INA RCJY20-XL-N | GG.CJ04-N | GYE20-XL-KRR-B Kare Flanşlı Döküm Yataklı Rulman Seti | (20x86x37.3 mm) | Orijinal INA | Arge Rulman
Kısa Yan Açıklama (Hızlı Bakış)

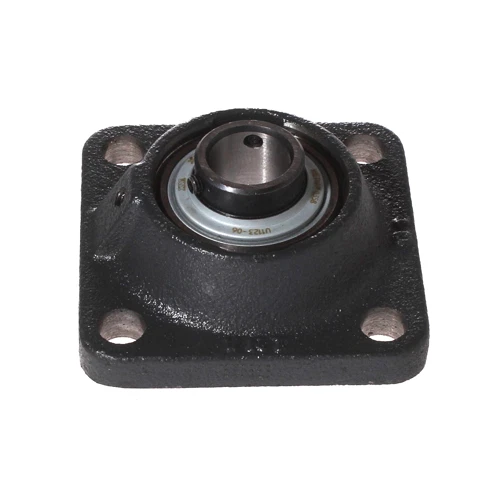

Ürün: RCJY20-XL-N | (Dört Delikli Kare Flanşlı Döküm Yataklı Rulman Seti / Komple Ünite)
Marka / Menşei: INA (Almanya - Schaeffler Group)
Muadil Kodlar: SKF FY 20 TF / NTN UCF204 / Asahi UCF 204 / NSK SF 20
GTİP Kodu: 8483.20.00.00.00
Net Ölçü (Mil Çapı x Gövde Genişliği x Toplam Kalınlık): | (20 x 86 x 37.3 mm) |
🛠️ Ürün Kodunun Teknik Anlamı (Madde Madde):
- RCJY: INA literatüründe, 4 cıvata delikli, kare tasarıma sahip, dökme demirden (cast iron) imal edilmiş ve mil sabitlemesi setuskur vidalı olan flanşlı yatak ünitesini temsil eder.
- 20: Yatağın içerisinden geçecek olan milin net çapının 20 mm olduğunu mühürler.
- XL: X-life yüksek performans serisi olduğunu, standart rulmanlara kıyasla %15 daha fazla yük taşıma kapasitesi ve %50 daha uzun parça ömrü sunduğunu belgeler.
- N: Yatak gövdesinin en kararlı ve mukavemetli endüstriyel döküm serisine ait olduğunu tanımlar.
⚠️ Önemli Teknik Not (Sistem Kod Yapısı ve Ölçü Uyumu):
Kumpasla ölçüldüğünde dış gövde kenar genişliği 86 mm ve ünite toplam kalınlığı 37.3 mm gelen bu kompakt komple yataklı ünite mimarisi, ilettiğin teknik kodlarla kusursuzca örtüşür. Bu parça fabrikasyon bir set olup, GG.CJ04-N kodlu endüstriyel döküm yatak gövdesi ile GYE20-XL-KRR-B kodlu setuskur vidalı sabitleme sistemine sahip, yüksek performanslı iç rulmanın birleşiminden oluşur. Piyasada standart eski kod olarak RCJY20 olarak da sorgulanır. Küresel markalarda SKF FY 20 TF ve NTN UCF204 ile ölçüsel olarak tam muadildir. "KRR" çift dudaklı keçeleri toz ve sıvıyı keserken, "B" takısı iç bileziğin dış çap nizamını ve setuskur konumlandırma yuvalarını tanımlar.
Bu ürünü paylaş
INA RCJY20-XL-N | GG.CJ04-N | GYE20-XL-KRR-B Kare Flanşlı Döküm Yataklı Rulman Seti | (20x86x37.3 mm) | Orijinal INA | Arge Rulman
Teknik Özellikler (Kumpas Verileri)
Üretici: INA (Almanya - Schaeffler Group)
Komple Set Kodu: RCJY20-XL-N
Yatak Gövde Kodu: GG.CJ04-N
İç Rulman Kodu: GYE20-XL-KRR-B
Muadil Kod: SKF FY 20 TF / NTN UCF204 / Asahi UCF 204 / NSK SF 20
GTİP Kodu: 8483.20.00.00.00
Mil Çapı (d): 20 mm
Kare Kenar Genişliği (L): 86 mm
Toplam Kalınlık (T): 37.3 mm
Montaj Yuvası: 4 Delikli Kare Flanş
Kilitleme Sistemi: Setuskur Vidalı Kilitleme (GYE Serisi)
Rulman Tipi: Kare Flanşlı Döküm Yataklı Rulman Komple Ünite
Ürün Açıklaması (Detaylı Analiz)
INA RCJY20-XL-N Kare Flanşlı Döküm Yataklı Rulman Seti, endüstriyel konveyör hatlarında, kompakt otomasyon düzeneklerinde ve kısıtlı montaj alanına sahip üretim tesislerinde radyal yükleri kararlılıkla göğüslemek üzere tasarlanmış profesyonel bir Alman komple güç aktarım ünitesidir. Sizin verdiğiniz 20x86x37.3 mm kumpas ölçüleri baz alınarak mühürlenen bu ünite, küçük ölçekli şaselerde yüksek burulma direnci sunarken ağır sanayi döküm gövdesi sayesinde darbe emilimini maksimuma çıkarar. İç rulman çekirdeğinde yer alan küresel (bombeli) dış bileziği, şaselerdeki mikro eksen kaçıklıklarını kendi içinde kusursuz sönümler. "KRR" çift dudaklı ağır hizmet keçeleri gresin ömrünü uzatarak dış etkenlerden koruma sağlarken, iki adet entegre setuskur vidası mil üzerinde tek yönlü kararlı bir sabitleme rijitliği vadeder.
Teknik Avantajlar
- X-life (XL) Yüksek Performans: Geliştirilmiş iç geometri ve taşlama kalitesi sayesinde standart yataklı rulmanlara kıyasla %15 daha fazla yük taşıma kararlılığı.
- Setuskur Vidalı Kolay Sabitleme: Kurulum anında mil üzerine alyan yardımıyla hızlı, pratik ve dengeli sabitleme avantajı.
- Komple Set Entegrasyonu: Uyum sorunu yaratmayan orijinal INA döküm yatak (GG.CJ04-N) ve orijinal iç rulman (GYE20-XL-KRR-B) kombinasyonu ile sıfır hata montaj.
- KRR Maksimum Sızdırmazlık: Çift taraflı ağır hizmet dudaklı keçeleri sayesinde ince toz, çamur ve sıvı akışkanların rulman içerisine sızmasını %100 bloke etme performansı.
Kullanım Alanları
- Hafif ve orta tonajlı taşıma hatlarında kullanılan kompakt endüstriyel konveyör sistemleri.
- Paketleme, etiketleme, tekstil ve gıda işleme makinelerinin hareketli aktarım milleri.
- Elektronik ve otomasyon ekipmanlarındaki doğrusal mil yönlendirmeleri ile fan şaselerindeki mil taşıyıcı eksenleri.
- Kare flanş rijitliğinin, setuskurlu hızlı montaj konforunun ve döküm gövde mukavemetinin kritik önem taşıdığı tüm kompakt tasarımlar.
