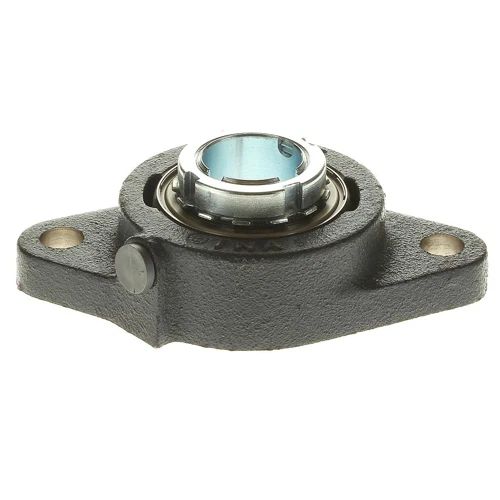

INA RCJTZA25-XL-N | GG.CJTZ05-N | GSH25-XL-2RSR-B İki Delikli Badem Döküm Yataklı Rulman Seti | (25x124x39.8 mm) | Orijinal INA | Arge Rulman
Kısa Yan Açıklama (Hızlı Bakış)
Ürün: RCJTZA25-XL-N | (İki Delikli Oval Badem Flanşlı Döküm Yataklı Rulman Seti / Ultra Dar Komple Ünite)
Marka / Menşei: INA (Almanya - Schaeffler Group)
Muadil Kodlar: SKF FYTB 25 TF / NTN UCFL205 / Asahi UCFL 205 / NSK SFL 25
GTİP Kodu: 8483.20.00.00.00
Net Ölçü (Mil Çapı x Gövde Uzunluğu x Toplam Kalınlık): | (25 x 124 x 39.8 mm) |
🛠️ Ürün Kodunun Teknik Anlamı (Madde Madde):
- RCJTZA: INA literatüründe, 2 cıvata delikli, oval / badem tasarıma sahip, hem gövde flanş kalınlığı hem de iç bilyalı rulmanı eksenel olarak optimize edilmiş ultra dar seri (ultra narrow component) komple flanşlı yatak ünitesini temsil eder.
- 25: Yatağın içerisinden geçecek olan milin net çapının 25 mm olduğunu mühürler.
- XL: X-life yüksek performans serisi olduğunu, standart rulmanlara kıyasla %15 daha fazla yük taşıma kapasitesi ve %50 daha uzun parça ömrü sunduğunu belgeler.
- N: Yatak gövdesinin en kararlı ve mukavemetli endüstriyel döküm serisine ait olduğunu tanımlar.
⚠️ Önemli Teknik Not (Sistem Kod Yapısı ve Ölçü Uyumu):
Kumpasla ölçüldüğünde mil çapı 25 mm, dış gövde toplam uzunluğu 124 mm ve ünite toplam kalınlığı dar yapısı uyarınca 39.8 mm gelen bu özel yatak mimarisi, ilettiğin teknik kodlarla kusursuzca örtüşür. Bu parça fabrikasyon bir set olup, GG.CJTZ05-N kodlu özel dar döküm yatak gövdesi ile GSH25-XL-2RSR-B kodlu, dar iç bilezikli ve yüksek korumalı iç rulmanın birleşiminden oluşur. Piyasada standart eski kod olarak RCJTZA25 olarak da sorgulanır. Gövdedeki "Z" ve rulmandaki "GSH" kombinasyonu, mil yönündeki taşma mesafesini minimuma indirerek, dar alanlarda mil uçlarının muhafazalara çarpmasını mermi gibi engeller. "2RSR" çift taraflı kauçuk dudaklı keçeleri sıvı ve ince tozu tamamen keserken, "B" takısı iç bilezik geometrisini mühürler.
Bu ürünü paylaş
INA RCJTZA25-XL-N | GG.CJTZ05-N | GSH25-XL-2RSR-B İki Delikli Badem Döküm Yataklı Rulman Seti | (25x124x39.8 mm) | Orijinal INA | Arge Rulman
Teknik Özellikler (Kumpas Verileri)
Üretici: INA (Almanya - Schaeffler Group)
Komple Set Kodu: RCJTZA25-XL-N
Yatak Gövde Kodu: GG.CJTZ05-N
İç Rulman Kodu: GSH25-XL-2RSR-B
Muadil Kod: SKF FYTB 25 TF / NTN UCFL205 / Asahi UCFL 205 / NSK SFL 25
GTİP Kodu: 8483.20.00.00.00
Mil Çapı (d): 25 mm
Toplam Gövde Uzunluğu (H): 124 mm
Toplam Kalınlık (T): 39.8 mm
Montaj Yuvası: 2 Delikli Oval Badem Flanş (Ultra Dar Seri)
Kilitleme Sistemi: Sıkıştırma / Eksenel Kararlılık (B Suffix)
Rulman Tipi: İki Delikli Dar Flanşlı Döküm Yataklı Rulman Komple Ünite
Ürün Açıklaması (Detaylı Analiz)
INA RCJTZA25-XL-N İki Delikli Badem Döküm Yataklı Rulman Seti, mekanik eksenel mesafenin kritik derecede kısıtlı olduğu, dar alanlı konveyör hatlarında ve kompakt paketleme makine şaselerinde yüksek radyal yükleri kararlılıkla göğüslemek üzere tasarlanmış profesyonel bir Alman komple güç aktarım ünitesidir. Senin verdiğin 25x124x39.8 mm hassas kumpas ölçüleri baz alınarak mühürlenen bu ünite, standart badem yataklara kıyasla mil yönünde çok daha az çıkıntı yapar. Ağır sanayi döküm gövdesi sayesinde yüksek şok darbelere karşı üstün kırılma direnci gösterir. İç rulman çekirdeğinde yer alan küresel (bombeli) dış bilezik yapısı, şaselerdeki mikro eksen kaçıklıklarını kendi içinde kusursuz sönümler. "2RSR" çelik takviyeli kauçuk sızdırmazlık keçeleri akışkan sıvı ve toz koruması sağlarsa, "GSH" dar profil mimarisi mekanizmanın toplam hacmini küçülterek darbe emilimini maksimuma çıkarır.
Teknik Avantajlar
- Ultra Dar Eksenel Tasarım (Z ve GSH Teknolojisi): Standart yataklı rulman ünitelerine göre montaj derinliği azaltılmış, mil ekseninde minimum yer kaplayarak alan tasarrufu sağlayan pürüzsüz yerleşim kararlılığı.
- X-life (XL) Yüksek Performans: Geliştirilmiş iç geometri ve taşlama kalitesi sayesinde standart yataklı rulmanlara kıyasla %15 daha fazla yük taşıma kapasitesi.
- 2RSR Maksimum Sıvı Koruması: Toz, nem, su sıçraması ve ince endüstriyel partiküllere karşı kauçuk dudaklı keçe teknolojisi ile maksimum koruma ve sıfır sızıntı.
- Komple Set Entegrasyonu: Uyum sorunu yaratmayan orijinal INA dar seri badem döküm yatak (GG.CJTZ05-N) ve dar iç rulman (GSH25) kombinasyonu ile sıfır hata montaj.
Kullanım Alanları
- Mekanik yerleşim mesafesinin çok dar olduğu özel konveyör şaseleri, elektronik kart dizgi (SMD) ve kompakt otomasyon hatları.
- Gövde çıkıntısının sorun teşkil ettiği etiketleme, paketleme, ambalajlama ve gıda makinelerinin doğrusal aktarım milleri.
- Tarım makineleri, hafif ve orta tonajlı kompakt konveyör tambur yataklamaları ile fan şaselerindeki mil taşıyıcı eksenleri.
- İki delikli ultra dar badem flanş rijitliğinin, minimum montaj derinliğinin ve yüksek sızdırmazlığın kritik önem taşıdığı tüm endüstriyel tasarımlar.
