INA RCJTZ40-XL-N | GG.CJTZ08-N | GE40-XL-KRR-B İki Delikli Badem Döküm Yataklı Rulman Seti | (40x172x55.1 mm) | Orijinal INA | Arge Rulman
Kısa Yan Açıklama (Hızlı Bakış)

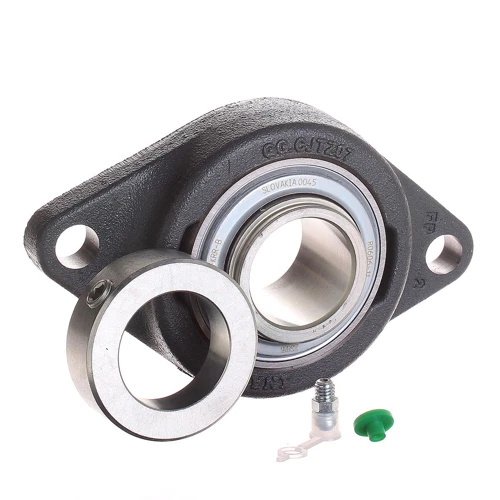

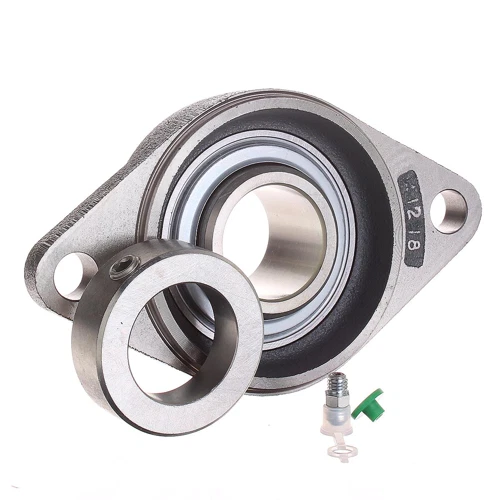

Ürün: RCJTZ40-XL-N | (İki Delikli Oval Badem Flanşlı Döküm Yataklı Rulman Seti / Dar Gövdeli Komple Ünite)
Marka / Menşei: INA (Almanya - Schaeffler Group)
Muadil Kodlar: SKF FYTB 40 TF / NTN UCFL208 / Asahi UCFL 208 / NSK SFL 40
GTİP Kodu: 8483.20.00.00.00
Net Ölçü (Mil Çapı x Gövde Uzunluğu x Toplam Kalınlık): | (40 x 172 x 55.1 mm) |
🛠️ Ürün Kodunun Teknik Anlamı (Madde Madde):
- RCJTZ: INA literatüründe, 2 cıvata delikli, oval / badem tasarıma sahip, gövde et kalınlığı ve montaj flanş kulakları radyal yönde optimize edilmiş daraltılmış gövde serisi (narrow housing) flanşlı yatak ünitesini temsil eder.
- 40: Yatağın içerisinden geçecek olan milin net çapının 40 mm olduğunu mühürler.
- XL: X-life yüksek performans serisi olduğunu, standart rulmanlara kıyasla %15 daha fazla yük taşıma kapasitesi ve %50 daha uzun parça ömrü sunduğunu belgeler.
- N: Yatak gövdesinin en kararlı ve mukavemetli endüstriyel döküm serisine ait olduğunu tanımlar.
⚠️ Önemli Teknik Not (Sistem Kod Yapısı ve Ölçü Uyumu):
Kumpasla ölçüldüğünde mil çapı 40 mm, dış gövde toplam uzunluğu 172 mm ve komple yatak kalınlığı 55.1 mm gelen bu özel badem yatak mimarisi, ilettiğin teknik kodlarla kusursuzca örtüşür. Paslanma ve aşınmaya karşı dirençli bu parça fabrikasyon bir set olup, GG.CJTZ08-N kodlu daraltılmış döküm yatak gövdesi ile GE40-XL-KRR-B kodlu standart geniş iç bilezikli ve eksantrik kilit bilezikli yüksek performans iç rulmanın birleşiminden oluşur. Piyasada standart eski kod olarak RCJTZ40 olarak da sorgulanır. Gövdedeki "Z" takısı, yatak şasisinin yan montaj kulaklarının daha dar alanlara sığacak şekilde optimize edildiğini doğrular; iç rulmanın 55.1 mm'lik tam masif genişliği ise milden gelen yüksek tork direncini korur. "KRR" çift dudaklı keçeleri toz ve sıvıyı keserken, "B" takısı eksantrik kilit nizamını doğrular.
Bu ürünü paylaş
INA RCJTZ40-XL-N | GG.CJTZ08-N | GE40-XL-KRR-B İki Delikli Badem Döküm Yataklı Rulman Seti | (40x172x55.1 mm) | Orijinal INA | Arge Rulman
Teknik Özellikler (Kumpas Verileri)
Üretici: INA (Almanya - Schaeffler Group)
Komple Set Kodu: RCJTZ40-XL-N
Yatak Gövde Kodu: GG.CJTZ08-N
İç Rulman Kodu: GE40-XL-KRR-B
Muadil Kod: SKF FYTB 40 TF / NTN UCFL208 / Asahi UCFL 208 / NSK SFL 40
GTİP Kodu: 8483.20.00.00.00
Mil Çapı (d): 40 mm
Toplam Gövde Uzunluğu (H): 172 mm
Toplam Kalınlık (T): 55.1 mm
Montaj Yuvası: 2 Delikli Oval Badem Flanş (Dar Gövde Serisi)
Kilitleme Sistemi: Eksantrik Kilit Bilezikli (B Suffix)
Rulman Tipi: İki Delikli Flanşlı Döküm Yataklı Rulman Komple Ünite
Ürün Açıklaması (Detaylı Analiz)
INA RCJTZ40-XL-N İki Delikli Badem Döküm Yataklı Rulman Seti, radyal montaj mesafesinin kısıtlı olduğu, dar alanlı endüstriyel konveyör hatlarında ve kompakt paketleme makine şaselerinde yüksek radyal yükleri kararlılıkla göğüslemek üzere tasarlanmış profesyonel bir Alman komple güç aktarım ünitesidir. Senin verdiğin 40x172x55.1 mm hassas kumpas ölçüleri baz alınarak mühürlenen bu ünite, standart badem yataklara kıyasla gövde genişliği yönünde daha az yer kaplar. Ağır sanayi döküm gövdesi sayesinde yüksek şok darbelere karşı üstün kırılma direnci gösterir. İç rulman çekirdeğinde yer alan küresel (bombeli) dış bilezik yapısı, şaselerdeki mikro eksen kaçıklıklarını kendi içinde kusursuz sönümler. "KRR" çift dudaklı ağır hizmet keçeleri toz, nem ve harici kirleticilere karşı tam bariyer oluştururken, "B" eksantrik kilit bileziği sarsıntılı ve çift yönlü dönen miller üzerinde gevşemeyi tamamen mühürler.
Teknik Avantajlar
- Daraltılmış Gövde Tasarımı (Z Serisi): Gövde et kalınlığı ve montaj kulakları radyal eksende daraltılmış, mukavemetten ödün vermeden dar şaselere mermi gibi yerleşim sağlayan mekanik mimari.
- X-life (XL) Yüksek Performans: Geliştirilmiş iç geometri ve taşlama kalitesi sayesinde standart yataklı rulmanlara kıyasla %15 daha fazla yük taşıma kapasitesi.
- Eksantrik Bilezikli Sıkma (B): Miller üzerinde setuskur vidalara kıyasla çok daha güçlü bir tutunma ve sarsıntılı hatlarda milde aşınmayı engelleme rijitliği.
- Komple Set Entegrasyonu: Uyum sorunu yaratmayan orijinal INA daraltılmış badem döküm yatak (GG.CJTZ08-N) ve geniş iç bilezikli rulman (GE40) kombinasyonu ile sıfır hata montaj.
Kullanım Alanları
- Montaj kulak mesafesinin dar olduğu özel konveyör şaseleri, gıda işleme ve otomatik paketleme hatları.
- Gövde eninin sorun teşkil ettiği etiketleme, tekstil ve dolum makinelerinin doğrusal aktarım milleri.
- Tarım makineleri, hafif ve orta tonajlı kompakt konveyör tambur yataklamaları ile fan şaselerindeki mil taşıyıcı eksenleri.
- İki delikli daraltılmış badem flanş rijitliğinin, masif rulman genişliğinin ve yüksek sızdırmazlığın kritik önem taşıdığı tüm endüstriyel tasarımlar.
