INA RCJ90-XL-N | GG.CJ18-N | GE90-XL-KRR-B Kare Flanşlı Döküm Yataklı Rulman Seti | (90x235x70.3 mm) | Orijinal INA | Arge Rulman
Kısa Yan Açıklama (Hızlı Bakış)

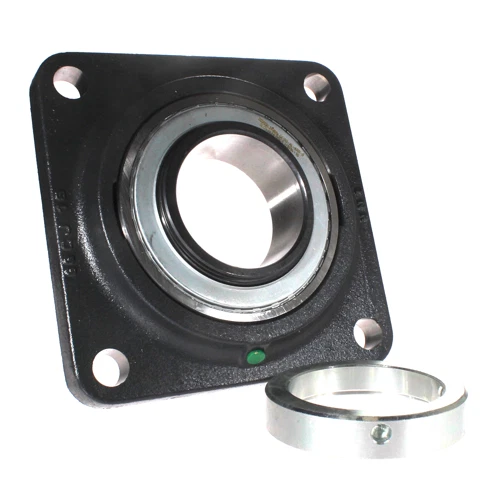

Ürün: RCJ90-XL-N | (Dört Delikli Kare Flanşlı Döküm Yataklı Rulman Seti / Komple Ünite)
Marka / Menşei: INA (Almanya - Schaeffler Group)
Muadil Kodlar: SKF FY 90 TF / NTN UCF218 / Asahi UCF 218 / NSK SF 90
GTİP Kodu: 8483.20.00.00.00
Net Ölçü (Mil Çapı x Gövde Genişliği x Toplam Kalınlık): | (90 x 235 x 70.3 mm) |
🛠️ Ürün Kodunun Teknik Anlamı (Madde Madde):
- RCJ: INA literatüründe, 4 cıvata delikli, kare tasarıma sahip, dökme demirden (cast iron) imal edilmiş ağır hizmet flanşlı yatak ünitesini temsil eder.
- 90: Yatağın içerisinden geçecek olan milin net çapının 90 mm olduğunu mühürler.
- XL: X-life yüksek performans serisi olduğunu, standart rulmanlara kıyasla %15 daha fazla yük taşıma kapasitesi ve %50 daha uzun parça ömrü sunduğunu belgeler.
- N: Yatak gövdesinin en kararlı ve mukavemetli endüstriyel döküm serisine ait olduğunu tanımlar.
⚠️ Önemli Teknik Not (Sistem Kod Yapısı ve Ölçü Uyumu):
Kumpasla ölçüldüğünde dış gövde kenar genişliği 235 mm ve ünite toplam kalınlığı 70.3 mm gelen bu devesa ağır hizmet komple yataklı ünite mimarisi, ilettiğin teknik kodlarla kusursuzca örtüşür. Bu parça fabrikasyon bir set olup, GG.CJ18-N kodlu ağır sanayi döküm yatak gövdesi ile GE90-XL-KRR-B kodlu eksantrik kilit bilezikli, yüksek performanslı iç rulmanın birleşiminden oluşur. Piyasada standart eski kod olarak RCJ90 olarak da sorgulanır. Küresel markalarda SKF FY 90 TF ve NTN UCF218 ile ölçüsel olarak tam muadildir. "KRR" çift dudaklı keçeleri toz ve sıvıyı keserken, "B" eksantrik bileziği sarsıntılı ve çift yönlü dönen miller üzerinde gevşemeyi tamamen mühürler.
Bu ürünü paylaş
INA RCJ90-XL-N | GG.CJ18-N | GE90-XL-KRR-B Kare Flanşlı Döküm Yataklı Rulman Seti | (90x235x70.3 mm) | Orijinal INA | Arge Rulman
Teknik Özellikler (Kumpas Verileri)
Üretici: INA (Almanya - Schaeffler Group)
Komple Set Kodu: RCJ90-XL-N
Yatak Gövde Kodu: GG.CJ18-N
İç Rulman Kodu: GE90-XL-KRR-B
Muadil Kod: SKF FY 90 TF / NTN UCF218 / Asahi UCF 218 / NSK SF 90
GTİP Kodu: 8483.20.00.00.00
Mil Çapı (d): 90 mm
Kare Kenar Genişliği (L): 235 mm
Toplam Kalınlık (T): 70.3 mm
Montaj Yuvası: 4 Delikli Kare Flanş
Kilitleme Sistemi: Eksantrik Kilit Bilezikli (B Suffix)
Rulman Tipi: Kare Flanşlı Döküm Yataklı Rulman Komple Ünite
Ürün Açıklaması (Detaylı Analiz)
INA RCJ90-XL-N Kare Flanşlı Döküm Yataklı Rulman Seti, endüstriyel ağır yük konveyör hatlarında, büyük tahrik mekanizmalarında ve çok yüksek tork barındıran büyük ölçekli sanayi tesislerinde radyal kuvvetleri maksimum kararlılıkla göğüslemek üzere tasarlanmış profesyonel bir Alman komple güç aktarım ünitesidir. Sizin verdiğiniz 90x235x70.3 mm kumpas ölçüleri baz alınarak mühürlenen bu devasa ünite, masif döküm yapısı sayesinde bükülme ve yüksek moment burulmalarına karşı çatlama yapmaz. İç rulman çekirdeğinde yer alan küresel (bombeli) dış bileziği, ağır şaselerdeki mikro eksen kaçıklıklarını kendi içinde kusursuz sönümler. "KRR" çift dudaklı ağır hizmet keçeleri gresin ömrünü uzatırken, eksentrik kilit bileziği (B) sarsıntılı yüksek torklu ağır mil hatlarında gevşemeyi ve kaymayı tamamen engeller.
Teknik Avantajlar
- X-life (XL) Üstün Performans: Geliştirilmiş iç geometri ve taşlama kalitesi sayesinde standart yataklı rulmanlara kıyasla %15 daha fazla yük taşıma kapasitesi ve minimum sürtünme direnci.
- Eksantrik Bilezikli Sıkma (B): Miller üzerinde setuskur vidalara kıyasla çok daha güçlü bir tutunma ve sarsıntılı ağır hatlarda milde aşınmayı engelleme rijitliği.
- Komple Set Entegrasyonu: Uyum sorunu yaratmayan orijinal INA döküm yatak (GG.CJ18-N) ve orijinal iç rulman (GE90-XL-KRR-B) kombinasyonu ile sıfır hata montaj.
- KRR Maksimum Sızdırmazlık: Çift taraflı ağır hizmet dudaklı keçeleri sayesinde ağır çamur, taş tozu, metal talaşı ve sıvı akışkanların rulman içerisine sızmasını %100 bloke etme performansı.
Kullanım Alanları
- Aşırı radyal baskı, yoğun toz ve yüksek titreşim uygulayan maden kırma, çimento, demir-çelik, enerji ve ağır sanayi işleme tesisleri.
- Yüksek tonajlı hammadde ve dökme yük taşıma hatlarında kullanılan ağır hizmet endüstriyel konveyör sistemleri.
- Büyük ölçekli kağıt, ahşap yongalama ve matbaa silindir yataklamaları ile endüstriyel büyük fan şaselerindeki mil taşıyıcı eksenleri.
- Kare flanş rijitliğinin, masif döküm gövde mukavemetinin ve eksantrik kilitlemenin kritik önem taşıdığı tüm ağır hizmet tasarımları.
