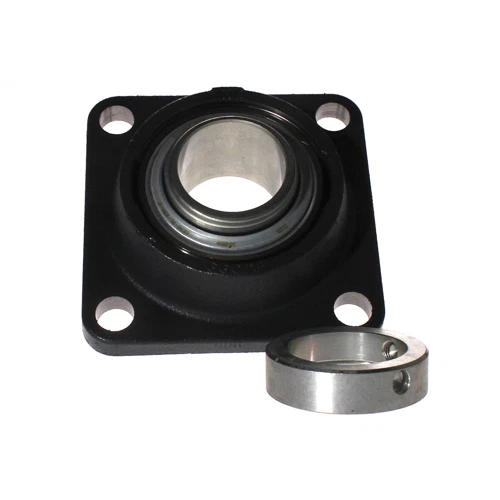

INA RCJ45-XL-N | GG.CJ09-N | GE45-XL-KRR-B Kare Flanşlı Döküm Yataklı Rulman Seti | (45x137x59.1 mm) | Orijinal INA | Arge Rulman
Kısa Yan Açıklama (Hızlı Bakış)
Ürün: RCJ45-XL-N | (Dört Delikli Kare Flanşlı Döküm Yataklı Rulman Seti / Komple Ünite)
Marka / Menşei: INA (Almanya - Schaeffler Group)
Muadil Kodlar: SKF FY 45 TF / NTN UCF209 / Asahi UCF 209 / NSK SF 45
GTİP Kodu: 8483.20.00.00.00
Net Ölçü (Mil Çapı x Gövde Genişliği x Toplam Kalınlık): | (45 x 137 x 59.1 mm) |
🛠️ Ürün Kodunun Teknik Anlamı (Madde Madde):
- RCJ: INA literatüründe, 4 cıvata delikli, kare tasarıma sahip, dökme demirden (cast iron) imal edilmiş ağır hizmet flanşlı yatak ünitesini temsil eder.
- 45: Yatağın içerisinden geçecek olan milin net çapının 45 mm olduğunu mühürler.
- XL: X-life yüksek performans serisi olduğunu, standart rulmanlara kıyasla %15 daha fazla yük taşıma kapasitesi ve %50 daha uzun parça ömrü sunduğunu belgeler.
- N: Yatak gövdesinin en kararlı ve mukavemetli endüstriyel döküm serisine ait olduğunu tanımlar.
⚠️ Önemli Teknik Not (Sistem Kod Yapısı ve Ölçü Uyumu):
Kumpasla ölçüldüğünde dış gövde kenar genişliği 137 mm, makara ve yatak toplam kalınlığı 59.1 mm gelen bu komple yataklı ünite mimarisi, iletilen teknik kodlarla kusursuzca örtüşür. Bu parça fabrikasyon bir set olup, GG.CJ09-N kodlu endüstriyel döküm yatak gövdesi ile GE45-XL-KRR-B kodlu eksantrik kilit bilezikli, yüksek performanslı iç rulmanın birleşiminden oluşur. Piyasada standart kod olarak RCJ45 olarak da sorgulanır. Küresel markalarda SKF FY 45 TF ve NTN UCF209 ile ölçüsel olarak tam muadildir. "KRR" çift dudaklı keçeleri toz ve sıvıyı keserken, "B" eksantrik bileziği sarsıntılı ve çift yönlü dönen miller üzerinde gevşemeyi tamamen bloke eder.
Bu ürünü paylaş
INA RCJ45-XL-N | GG.CJ09-N | GE45-XL-KRR-B Kare Flanşlı Döküm Yataklı Rulman Seti | (45x137x59.1 mm) | Orijinal INA | Arge Rulman
Teknik Özellikler (Kumpas Verileri)
Üretici: INA (Almanya - Schaeffler Group)
Komple Set Kodu: RCJ45-XL-N
Yatak Gövde Kodu: GG.CJ09-N
İç Rulman Kodu: GE45-XL-KRR-B
Muadil Kod: SKF FY 45 TF / NTN UCF209 / Asahi UCF 209 / NSK SF 45
GTİP Kodu: 8483.20.00.00.00
Mil Çapı (d): 45 mm
Kare Kenar Genişliği (L): 137 mm
Toplam Kalınlık (T): 59.1 mm
Montaj Yuvası: 4 Delikli Kare Flanş
Kilitleme Sistemi: Eksantrik Kilit Bilezikli (B Suffix)
Rulman Tipi: Kare Flanşlı Döküm Yataklı Rulman Komple Ünite
Ürün Açıklaması (Detaylı Analiz)
INA RCJ45-XL-N Kare Flanşlı Döküm Yataklı Rulman Seti, endüstriyel konveyör hatlarında, ağır yük konstrüksiyonlarında ve zorlu çevre şartlarına sahip üretim tesislerinde yüksek radyal yükleri kararlılıkla göğüslemek üzere tasarlanmış profesyonel bir Alman komple güç aktarım ünitesidir. Kumpasla ölçülen 45x137x59.1 mm genel boyutları uyarınca makine şaselerine milimetrik ve sıfır hata ile uyum sağlar. Bünyesindeki GG.CJ09-N döküm gövde, sarsıntı ve şok darbelere karşı çatlama yapmazken; GE45-XL-KRR-B çekirdek rulmanı çizgisel yük taşıma alanını maksimuma çıkarır. İç rulman çekirdeğinde yer alan küresel (bombeli) dış bilezik yapısı, şaselerdeki mikro eksen kaçıklıklarını kendi içinde kusursuz sönümler. "KRR" çift dudaklı ağır hizmet keçeleri gresin ömrünü uzatırken, eksentrik kilit bileziği sarsıntılı millerde kaymaları ve gevşemeleri tamamen önler.
Teknik Avantajlar
- X-life (XL) Yüksek Performans: Geliştirilmiş iç geometri ve taşlama kalitesi sayesinde standart yataklı rulmanlara kıyasla %15 daha fazla yük taşıma kararlılığı.
- Eksantrik Bilezikli Sıkma (B): Miller üzerinde setuskur vidalara kıyasla çok daha güçlü bir tutunma ve sarsıntılı hatlarda milde aşınmayı engelleme rijitliği.
- Komple Set Entegrasyonu: Uyum sorunu yaratmayan orijinal INA döküm yatak (GG.CJ09-N) ve orijinal iç rulman (GE45-XL-KRR-B) kombinasyonu ile sıfır hata montaj.
- KRR Maksimum Sızdırmazlık: Çift taraflı ağır hizmet dudaklı keçeleri sayesinde çamurlu, tozlu, talaşlı ve sıvı akışkanların rulman içerisine sızmasını %100 bloke etme performansı.
Kullanım Alanları
- Ağır radyal baskı, toz ve titreşim uygulayan tarım makineleri, taş kırma, çimento ve maden işleme tesisleri.
- Yüksek tonajlı taşıma hatlarında kullanılan ağır hizmet endüstriyel konveyör sistemleri.
- Tekstil makineleri, matbaa silindir yataklamaları ve endüstriyel fan şaselerindeki mil taşıyıcı eksenleri.
- Kare flanş rijitliğinin, tam döküm gövde mukavemetinin ve eksantrik kilitlemenin kritik önem taşıdığı tüm ağır hizmet tasarımları.
