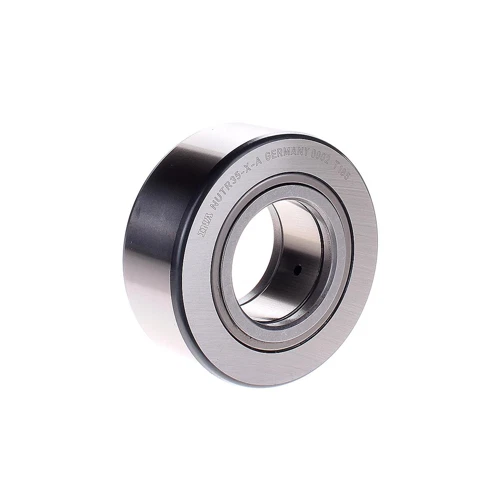

SKF NUTR35X Yoke Tipi Tam Dolu Çift Sıralı Düz Makaralı Palet Makarası Rulmanı | (35x72x28 mm) | Orijinal SKF | Arge Rulman
Kısa Yan Açıklama (Hızlı Bakış)
Ürün: NUTR35X (Teknik Katalog Karşılığı NUTR 35 X A) | (Yoke Tipi / Çivisiz / Silindirik - Düz Dış Çaplı / Labirent Kapak Sızdırmazlık / Kafessiz Tam Dolu Çift Sıralı Silindirik Masuralı Palet Makarası)
Marka / Menşei: SKF (İsveç / Küresel Üretim - Dünya Rulman Lideri)
Muadil Kodlar: INA NUTR35-X / FAG NUTR35-X / Küresel premium markaların çift sıralı tam dolu düz dış bilezikli kılavuz makaraları
GTİP Kodu: 8482.50.00.00.00 (Diğer Silindirik Makaralı Rulmanlar)
Kategori Konumu: Yoke Tipi Palet Makaraları (Destek Silindirleri)
🛠️ Ürün Kodunun Teknik Anlamı ve "X" Varyantı (Madde Madde):
- NUTR: Rulman endüstrisinin küresel lideri SKF literatüründe; iç bilezik (inner ring), her iki yandan gövdeye preslenmiş sac yan pullar ve NATR/NATV serilerinden farklı olarak çift sıralı tam dolu silindirik masura (double row full complement) dizilimine sahip, harici mil yardımıyla bir çatal mekanizmasına çift taraflı sabitlenerek monte edilen ağır hizmet tipi Yoke Tipi Palet Makarası (Destek Silindiri) serisidir.
- 35: Makaranın iç bileziğinden geçecek olan harici bağlantı milinin net çapının 35 mm olduğunu mühürler.
- X (Silindirik / Düz Dış Yüzey Sihri): Bu rulmanın en kritik ayırt edici teknik özelliğidir. Standart modellerin dış yüzeyi raydaki kaçıklıkları sönümlemesi için bombeli üretilirken, kodunda "X" ibaresi yer alan bu modelin dış yuvarlanma yüzeyi tamamen silindirik, yani düzdür (cylindrical outer ring). Tam düz çelik yüzeylere ve doğrusal kızaklara çizgisel olarak tam temas eder.
- Tam Dolu Çift Sıra Sihri: İç mekanik yapısında masuraları ayıran bir kafes bulunmaz ve masuralar yan yana çift sıra halinde dizilmiştir. Bu çizgisel temas alanını maksimuma çıkararak parçanın ekstrem radyal şok darbelere, ani pres baskılarına ve devasa ezilme torklarına karşı dağılmadan, kırılmadan çalışmasını garanti eder.
⚠️ Önemli Teknik Not ("X" Düz Yüzey Detayı ve Net Ölçü Uyumu):
Talebiniz doğrultusunda ürün, tam düz dış cidar tasarımına sahip orijinal SKF NUTR35X modeline kilitlenmiştir. Kumpasla ölçüldüğünde iç çapı 35 mm, dış yuvarlanma çapı 72 mm ve dış bileziğin net oturma genişliği tam istediğiniz gibi net 28 mm (yan sac pullarla beraber toplam montaj genişliği ise 29 mm'dir) olarak ölçülerinizle %100 kusursuzca örtüşür. Kodun sonundaki "X" harfi, satın alma yapan mühendisler ve CNC bakımcıları için hayati önem taşır; eğer basılacak düzlem profil tamamen düz bir kızak hat ise yükü geniş alana kusursuzca yayması için bu düz dış bilezikli makara seçilmelidir. "Yoke" mimarisi sayesinde parça iki taraftan desteklenen bir pime oturtulduğu için, tek taraflı cıvataların maruz kaldığı eğilme ve kırılma riskini tamamen bloke eder.
Bu ürünü paylaş
SKF NUTR35X Yoke Tipi Tam Dolu Çift Sıralı Düz Makaralı Palet Makarası Rulmanı | (35x72x28 mm) | Orijinal SKF | Arge Rulman
Teknik Özellikler (Kumpas Verileri)
Üretici: SKF (İsveç - Küresel Güç Aktarım Lideri)
Ürün Kodu: NUTR35X (NUTR 35 X A)
Muadil Kod: INA NUTR35-X / FAG NUTR35-X / Düz Makaralı Çift Sıralı Destek Silindirleri
GTİP Kodu: 8482.50.00.00.00
İç Çap (d): 35 mm
Dış Çap (D): 72 mm (Silindirik / Düz Profil)
Toplam Genişlik (B): 29 mm (Yan Sac Pullar Dahil)
Dış Bilezik Genişliği (C): 28 mm (Kumpasla Ölçülen Net Yuvarlanma Tabanı)
İç Yuvarlanma Mimarisi: Kafessiz / Tam Dolu Çift Sıralı Silindirik Masuralı (Full Complement)
Sızdırmazlık Nizamı: Metal Sac Kapaklı Labirent Tipi Koruma
Dış Bilezik Formu: X Serisi (Tamamen Düz / Silindirik Yüzey)
Montaj Yapısı: Yoke Tipi (Çivisiz / Saplamasız / Çatallı Bağlantı)
Rulman Tipi: Ağır Hizmet Yoke Tipi Düz Palet Makarası (Yoke Tipi Palet Makaraları Kategorisi)
Ürün Açıklaması (Detaylı Analiz)
SKF NUTR35X Yoke Tipi Tam Dolu Çift Sıralı Düz Makaralı Palet Makarası Rulmanı (Destek Silindiri), endüstriyel otomasyon sistemlerinde, tamamen düz doğrusal kızak raylarında, aks yükü ve ağır radyal şok darbe barındıran mekanizmalarda doğrudan dönen düz yüzeyli bir kılavuz tekerlek olarak çalışmak üzere tasarlanmış birinci sınıf SKF mühendislik harikasıdır. Sizin ilettiğiniz 35x72x28 mm net kumpas dış cidar ölçüsü baz alınarak mühürlenen bu ünite, kalın cidarlı masif dış bileziği sayesinde doğrudan çelik profiller üzerinde şekil değiştirmeden, ezilmeden ve pürüzsüzce yuvarlanır. "X" mühürlü tamamen düz (silindirik) dış yüzey profili ile SKF'nin kafessiz tam dolu iç bilya mimarisi tek gövdede birleşmiştir. Bu deha seviyesindeki tasarım, basma yüzeyine tam genişlikte temas ederek yükü daha geniş bir alana yayar, lokal yüzey aşınmalarını önler ve yuvarlanma yollarında boşluk bırakmayarak radyal şok darbe yük taşıma kapasitesini en uç noktaya taşır. Entegre cıvatalı modellerin aksine, "Yoke" gövde yapısı harici bir pim veya aks cıvatası yardımıyla bir çatal düzeneği arasına çift taraflı sabitlenerek monte edilir. Bu nizam bağlantı milinin yüksek radyal momentler altında eğilmesi veya kırılması riskini tamamen ortadan kaldırarak sisteme devasa bir mekanik rijitlik kazandırır. Metal sac pulların oluşturduğu labirent sızdırmazlık yapısı sürtünme torkunu sıfıra indirirken iç gresin ömrünü korur ve makinelerinizin kesintisiz çalışmasını garanti altına alır.
Teknik Avantajlar
- "X" Tipi Silindirik Dış Profil: Tamamen düz dış bilezik geometrisi sayesinde düz kızak yüzeylerine tam çizgisel genişlikte oturma ve yükü yüzeye kusursuz yayarak lokal aşınmaları engelleme gücü.
- Zirve Sınıf SKF Metalurjisi: Dünya rulman devi SKF kalitesiyle aşınmaya, aşırı basınca ve mikro-deformasyonlara karşı yüksek karbonlu krom rulman çeliğinden imal edilmiş, süper-hassas taşlanmış gövde kalitesi.
- Kafessiz Çift Sıralı "NUTR" Yapısı: Yuvarlanma yollarının tamamen masuralarla kaplanması ve çift sıra dizilim sayesinde ulaşılan en yüksek radyal yük taşıma ve şok darbe sönümleme gücü.
- Sürtünmesiz Labirent Sac Kapaklar: Kauçuk keçeler gibi sürtünme direnci yaratmayan, rulmanın yüksek devirlerde ısınmasını engelleyen ve iç gresi muhafaza eden mekanik mühürleme performansı.
Kullanım Alanları
- Tamamen düz yüzeyli doğrusal kılavuz ray yolları, kartezyen robotik transfer hatları, asansör ray yataklamaları ve düz ağır kam sürücü düzenekleri.
- Ağır baskı uygulayan paketleme, pres besleme, sac işleme, ambalajlama, tekstil otomasyon makineleri ve dolum hatlarının yönlendirici düz merdaneleri.
- Matbaa merdaneleri, mermer ve seramik işleme tezgahları, endüstriyel yüksek yüklü konveyör taşıma kasnak sistemleri.
- Radyal baskının ekstrem yüksek, dış yüzeyin düz (silindirik) olmasının, çivilsiz kompakt montaj pratikliğinin ve labirent kapak korumasının zorunlu olduğu tüm sanayi uygulamaları.
