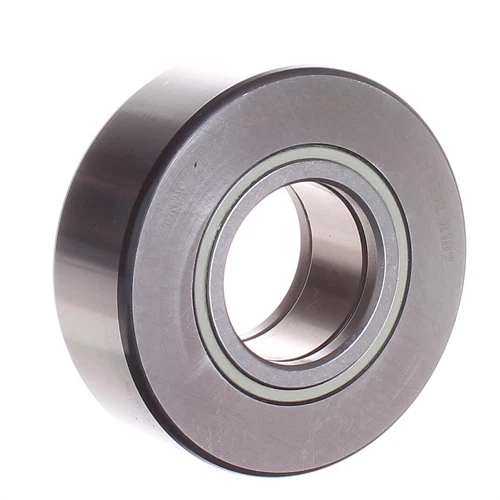

INA PWTR3580-2RS-XL Yoke Tipi Tam Dolu Çift Sıralı Makaralı Palet Makarası Rulmanı | (35x80x28 mm) | Orijinal INA | Arge Rulman
Kısa Yan Açıklama (Hızlı Bakış)
Ürün: PWTR3580-2RS-XL (Müşterilerin Olası Arama Kombinasyonları: PWTR 3580 2RS XL / PWTR3580 2RS / PWTR3580-2RS) | (Yoke Tipi / Çivisiz / 2RS Dudaklı Kauçuk Sızdırmazlık Keçeli / XL X-life Yüksek Performans Serisi / Kafessiz Tam Dolu Çift Sıralı Silindirik Masuralı Palet Makarası - Kılavuz Rulmanı)
Marka / Menşei: INA (Almanya - Schaeffler Group / İğneli ve Masuralı Rulmanların Dünya Lideri)
Muadil Kodlar: FAG PWTR3580-2RS-XL / SKF NUTR 3580 A (Boyutsal Muadil - Kapak Farkı var) / Küresel premium markaların çift sıralı tam dolu sızdırmaz keçe korumalı kılavuz makaraları
GTİP Kodu: 8482.50.00.00.00 (Diğer Silindirik Makaralı Rulmanlar)
Kategori Konumu: Yoke Tipi Palet Makaraları (Destek Silindirleri)
🛠️ Ürün Kodunun Teknik Anlamı ve "PWTR-2RS-XL" Kombinasyonunun Dehası (Madde Madde):
- PWTR: INA literatüründe standart NUTR serisinden çok daha üstün, ağır hizmet tipi bir tasarımdır. İç bilezik, her iki yandan gövdeye sabitlenmiş koruyucu yan pullar ve çift sıralı tam dolu silindirik masura (double row full complement) diziliminin yanı sıra, masuraların eksenel kılavuzluğunu dış bilezikteki orta set (rib) yerine yan pullar vasıtasıyla sağlayan, harici mil yardımıyla çatal düzeneğine çift taraflı bağlanan premium palet makarası serisidir.
- 3580: Makaranın iç mil çapının 35 mm ve dış bilezik yuvarlanma çapının 80 mm olduğunu mühürleyen özel metrik boyut kodlamasıdır.
- 2RS (Kauçuk Dudaklı Sızdırmazlık Sihri): Rulmanın her iki yanında bulunan, iç masura yollarını ve fabrikasyon gresi en agresif dış etkenlerden koruyan üç dudaklı sentetik kauçuk sızdırmazlık keçesidir. Labirent kapaklı standart NUTR serilerine kıyasla harici kirleticilere karşı %100 sızdırmazlık bariyeri oluşturur.
- XL (X-life Teknolojisi): Schaeffler grubunun tescilli yüksek performans mühendislik mühürüdür. Optimize edilmiş yuvarlanma yüzeyi geometrisi ve üstün metalurji kalitesi sayesinde standart makaralara oranla %30'a varan daha fazla yük taşıma kapasitesi ve %40'a kadar daha uzun çalışma ömrü sunar.
- Tam Dolu Çift Sıra Mimarisi: İç yapısında masuraları ayıran bir kafes barındırmaz. Çizgisel temas alanını maksimuma ulaştığı için ekstrem radyal şok darbelere, ani pres hat binişlerine ve devasa ezilme torklarına karşı gövde dağılmadan, pürüzsüzce çalışır.
⚠️ Önemli Teknik Not (Ölçü Uyumu):
Sitenizin Yoke Tipi Palet Makaraları (Destek Silindirleri) alt kategorisinde en üst sınıf mukavemeti temsil edecek olan bu kalın cidar tasarımlı model; kumpasla ölçüldüğünde iç çapı 35 mm, dış yuvarlanma çapı 80 mm ve dış bileziğin net oturma yuvarlanma tabanı genişliği ilettiğiniz gibi net 28 mm (yan pullarla beraber toplam montaj genişliği ise standart katalog nizamında 29 mm'dir) olarak ölçülerinizle milimetrik olarak %100 kusursuzca örtüşür. "Yoke" mimarisi sayesinde parça iki taraftan desteklenen bir pime oturtulduğu için, tek taraflı cıvataların maruz kaldığı eğilme ve kırılma riskini tamamen ortadan kaldırır.
Bu ürünü paylaş
INA PWTR3580-2RS-XL Yoke Tipi Tam Dolu Çift Sıralı Makaralı Palet Makarası Rulmanı | (35x80x28 mm) | Orijinal INA | Arge Rulman
Teknik Özellikler (Kumpas Verileri)
Üretici: INA (Almanya - Schaeffler Group)
Ürün Kodu: PWTR3580-2RS-XL
Muadil Kod: FAG PWTR3580-2RS-XL / SKF NUTR 3580 A (Boyutsal Muadil) / Çift Sıralı Sızdırmaz Keçeli Destek Silindirleri
GTİP Kodu: 8482.50.00.00.00
İç Çap (d): 35 mm
Dış Çap (D): 80 mm (INA Optimize Geliştirilmiş Bombeli / Radyal Profil)
Toplam Genişlik (B): 29 mm (Yan Pullar Dahil / Kumpasla Ölçülen Net Montaj Genişliği)
Dış Bilezik Genişliği (C): 28 mm (Dış Bilezik Net Yuvarlanma Tabanı Genişliği)
Performans Standartı: XL (X-life Yüksek Ömür ve Maksimum Tonaj Teknolojisi)
Sızdırmazlık Tipi: 2RS (Çift Taraflı Üç Dudaklı Sentetik Kauçuk Keçe)
İç Yuvarlanma Mimarisi: Kafessiz / Tam Dolu Çift Sıralı Silindirik Masuralı (Full Complement)
Montaj Yapısı: Yoke Tipi (Çivisiz / Saplamasız / Çatallı Bağlantı)
Rulman Tipi: Ağır Hizmet Keçeli Yoke Tipi Palet Makarası / Destek Silindiri (Yoke Tipi Palet Makaraları Kategorisi)
Ürün Açıklaması (Detaylı Analiz)
INA PWTR3580-2RS-XL Yoke Tipi Tam Dolu Çift Sıralı Makaralı Palet Makarası Rulmanı (Destek Silindiri), endüstriyel otomasyon hatlarında, ekstrem kirlilik barındıran doğrusal kılavuz ray yollarında, ağır şok darbeli kam sürücü mekanizmalarında ve yüksek kararlılık isteyen konveyör sistemlerinde doğrudan tekerlek olarak çalışmak üzere tasarlanmış Alman mühendislik harikasıdır. 35x80x28 mm net kumpas dış cidar ölçüsü temel alınarak hazırlanan bu ünite, kalın cidarlı masif dış bileziği sayesinde doğrudan çelik profiller üzerinde esnemeden, ezilmeden ve pürüzsüzce yuvarlanır. Ürünün standart NUTR serilerinden en büyük üstünlüğü, tescilli 2RS üç dudaklı kauçuk keçe koruması ve XL X-life performans segmenti kombinasyonudur. Kauçuk keçeler, labirent kapakların çaresiz kaldığı yoğun nemli, sıvı temaslı veya ince toz fırtınasının olduğu hatlarda rulman mekanizmasını kusursuz mühürler. X-life teknolojisi ise yüzey sürtünmesini minimuma indirerek parça ömrünü ve şok radyal yük taşıma sınırlarını zirveye taşır. Entegre cıvatalı modellerin aksine, "Yoke" gövde yapısı harici bir pim veya aks cıvatası yardımıyla bir çatal düzeneği arasına çift taraflı sabitlenerek monte edilir. Bu nizam bağlantı milinin yüksek radyal momentler altında eğilmesi veya kırılması riskini tamamen ortadan kaldırarak mekanizmaya muazzam bir rijitlik kazandırır.
Teknik Avantajlar
- INA X-life (XL) Performans Teknolojisi: Geliştirilmiş yüzey kalitesi ve optimize edilmiş gövde geometrisi sayesinde standart makaralara kıyasla çok daha yüksek radyal darbe sönümleme ve uç seviyede çalışma ömrü.
- 2RS Keskin Sızdırmazlık Keçesi: Ağır tozlu, ince talaşlı, nemli, bor yağlı ve sıvı sıçramalı en agresif sanayi ortamlarında bile rulmanın iç yuvarlanma yollarını %100 mühürleme ve koruma gücü.
- Boyunduruk (Yoke) Tipi Rijitlik: Harici pim ile iki taraftan desteklenen bir çatal bloğuna oturtulduğu için tek taraflı cıvataların dayanamayacağı ağır sarsıntıları ve şok momentleri kırılmadan göğüsleme kabiliyeti.
Kullanım Alanları
- Sıvı temasının, bor yağının, nemin ve çok ince toz kirliliğinin yüksek olduğu hassas doğrusal kılavuz ray yolları, CNC işleme merkezleri ve otomasyon transfer hatları.
- Ağır radyal darbe ve baskı uygulayan paketleme, pres besleme, ambalajlama, sac işleme, demir-çelik ve tekstil otomasyon makinelerinin yönlendirici silindirleri.
- Matbaa merdaneleri, tozlu mermer, seramik ve maden işleme tezgahları, endüstriyel yüksek yüklü konveyör hatları.
- Radyal alanın kısıtlı, kirlilik faktörünün çok agresif, basma tonajının ekstrem seviyede olduğu, çivilsiz çift taraflı montaj pratikliğinin zorunlu olduğu tüm hassas makine tasarımları.
