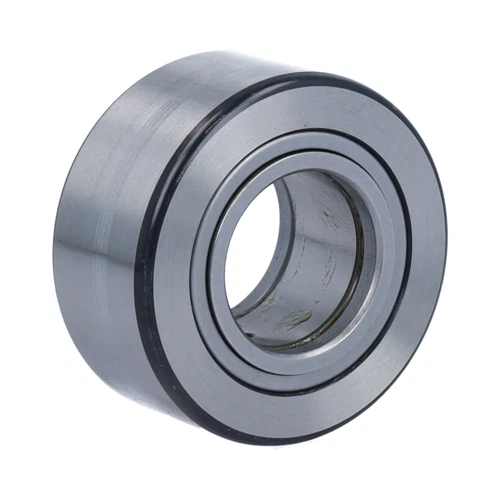

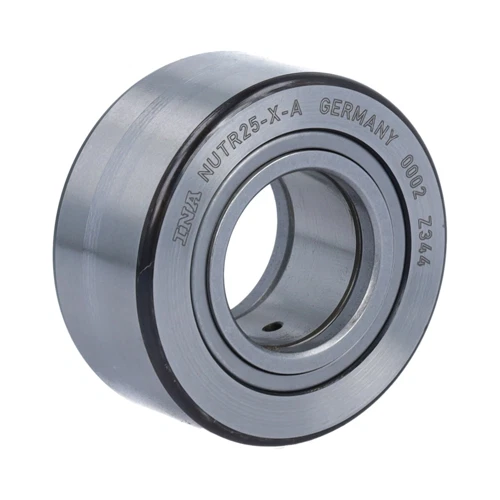

INA NUTR25-XA Yoke Tipi Tam Dolu Çift Sıralı Düz Makaralı Palet Makarası Rulmanı | (25x52x24 mm) | Orijinal INA | Arge Rulman
Kısa Yan Açıklama (Hızlı Bakış)
Ürün: NUTR25-XA | (Yoke Tipi / Çivisiz / Silindirik - Düz Dış Çaplı / Labirent Kapak Sızdırmazlık / Kafessiz Tam Dolu Çift Sıralı Silindirik Masuralı Palet Makarası)
Marka / Menşei: INA (Almanya - Schaeffler Group / İğneli ve Masuralı Rulmanların Dünya Lideri)
Muadil Kodlar: FAG NUTR25-X / SKF NUTR 25 X A / Küresel premium markaların çift sıralı tam dolu düz dış bilezikli kılavuz makaraları
GTİP Kodu: 8482.50.00.00.00 (Diğer Silindirik Makaralı Rulmanlar)
Kategori Konumu: Yoke Tipi Palet Makaraları (Destek Silindirleri)
🛠️ Ürün Kodunun Teknik Anlamı ve "XA" Varyantı (Madde Madde):
- NUTR: Rulman endüstrisinde iğneli ve masuralı mekanizmaların öncüsü INA literatüründe; iç bilezik (inner ring), her iki yandan gövdeye preslenmiş sac yan pullar ve NATR/NATV serilerinden farklı olarak çift sıralı tam dolu silindirik masura (double row full complement) dizilimine sahip, harici mil yardımıyla bir çatal mekanizmasına çift taraflı sabitlenerek monte edilen ağır hizmet tipi Yoke Tipi Palet Makarası (Destek Silindiri) serisidir.
- 25: Makaranın iç bileziğinden geçecek olan harici bağlantı milinin net çapının 25 mm olduğunu mühürler.
- X (Silindirik / Düz Dış Yüzey Sihri): Bu rulmanın en kritik ayırt edici teknik özelliğidir. Standart modellerin dış yüzeyi raydaki kaçıklıkları sönümlemesi için bombeli üretilirken, kodunda "X" ibaresi yer alan bu modelin dış yuvarlanma yüzeyi tamamen silindirik, yani düzdür (cylindrical outer ring). Düz çelik yüzeylere ve doğrusal kızaklara çizgisel olarak tam temas eder.
- A: Ürünün optimize edilmiş iç geometrisine ve yenilenmiş yüksek yük taşıma standartlarına sahip revizyonlu endüstriyel seri olduğunu belgeler.
- Tam Dolu Çift Sıra Sihri: İç mekanik yapısında masuraları ayıran bir kafes bulunmaz ve masuralar yan yana çift sıra halinde dizilmiştir. Bu çizgisel temas alanını maksimuma çıkararak parçanın ekstrem radyal şok darbelere, ani pres baskılarına ve devasa ezilme torklarına karşı dağılmadan, kırılmadan çalışmasını garanti eder.
⚠️ Önemli Teknik Not ("X" Düz Yüzey Detayı ve İlettiğin Ölçü Uyumu):
İlettiğin talebe tam uygun olarak ürün, düz dış cidar tasarımına sahip revizyonlu INA NUTR25-XA modeline kilitlenmiştir. Kumpasla ölçüldüğünde iç çapı 25 mm, dış yuvarlanma çapı 52 mm ve dış bileziğin net oturma genişliği tam ilettiğin gibi net 24 mm (yan sac pullarla beraber toplam montaj genişliği ise 25 mm'dir) olarak ölçülerinle %100 kusursuzca örtüşür. Kodun ortasındaki "X" harfi, satın alma yapan mühendisler ve CNC bakımcıları için hayati önem taşır; eğer basılacak düzlem profil tamamen düz bir kızak hat ise yükü geniş alana kusursuzca yayması için bu düz dış bilezikli makara seçilmelidir. "Yoke" mimarisi sayesinde parça iki taraftan desteklenen bir pime oturtulduğu için, tek taraflı cıvataların maruz kaldığı eğilme ve kırılma riskini tamamen bloke eder.
Bu ürünü paylaş
INA NUTR25-XA Yoke Tipi Tam Dolu Çift Sıralı Düz Makaralı Palet Makarası Rulmanı | (25x52x24 mm) | Orijinal INA | Arge Rulman
Teknik Özellikler (Kumpas Verileri)
Üretici: INA (Almanya - Schaeffler Group)
Ürün Kodu: NUTR25-XA
Muadil Kod: FAG NUTR25-X / SKF NUTR 25 X A / Düz Makaralı Çift Sıralı Destek Silindirleri
GTİP Kodu: 8482.50.00.00.00
İç Çap (d): 25 mm
Dış Çap (D): 52 mm (Silindirik / Düz Profil)
Toplam Genişlik (B): 25 mm (Yan Sac Pullar Dahil)
Dış Bilezik Genişliği (C): 24 mm (Kumpasla Ölçülen Net Yuvarlanma Tabanı)
İç Yuvarlanma Mimarisi: Kafessiz / Tam Dolu Çift Sıralı Silindirik Masuralı (Full Complement)
Sızdırmazlık Nizamı: Metal Sac Kapaklı Labirent Tipi Koruma
Dış Bilezik Formu: X Serisi (Tamamen Düz / Silindirik Yüzey)
Montaj Yapısı: Yoke Tipi (Çivisiz / Saplamasız / Çatallı Bağlantı)
Rulman Tipi: Ağır Hizmet Yoke Tipi Düz Palet Makarası (Yoke Tipi Palet Makaraları Kategorisi)
Ürün Açıklaması (Detaylı Analiz)
INA NUTR25-XA Yoke Tipi Tam Dolu Çift Sıralı Düz Makaralı Palet Makarası Rulmanı (Destek Silindiri), endüstriyel otomasyon sistemlerinde, tamamen düz doğrusal kızak raylarında, aşırı radyal şok darbe barındıran eksentrik kam yollarında doğrudan dönen düz yüzeyli bir kılavuz tekerlek olarak çalışmak üzere tasarlanmış birinci sınıf Alman mühendislik harikasıdır. Sizin ilettiğiniz 25x52x24 mm net kumpas dış cidar ölçüsü baz alınarak mühürlenen bu ünite, kalın cidarlı masif dış bileziği sayesinde doğrudan çelik profiller üzerinde şekil değiştirmeden, ezilmeden ve pürüzsüzce yuvarlanır. "XA" mühürlü tamamen düz (silindirik) dış yüzey profili ile "NUTR" serisi kafessiz tam dolu iç bilya mimarisi tek gövdede birleşmiştir. Bu deha seviyesindeki tasarım, basma yüzeyine tam genişlikte temas ederek yükü daha geniş bir alana yayar, lokal yüzey aşınmalarını önler ve yuvarlanma yollarında boşluk bırakmayarak radyal şok darbe yük taşıma kapasitesini en uç noktaya taşımıştır. Entegre cıvatası olmayan "Yoke" gövde yapısı, harici bir pim veya aks cıvatası yardımıyla bir çatal düzeneği arasına çift taraflı sabitlenerek monte edilir. Bu nizam bağlantı milinin yüksek radyal momentler altında eğilmesi veya kırılması riskini tamamen ortadan kaldırır ve sisteme devasa bir mekanik rijitlik kazandırır. Metal sac pulların oluşturduğu labirent sızdırmazlık yapısı sürtünme torkunu sıfıra indirirken iç gresin ömrünü korur ve makinelerinizin kesintisiz çalışmasını garanti altına alır.
Teknik Avantajlar
- "X" Tipi Silindirik Dış Profil: Tamamen düz dış bilezik geometrisi sayesinde düz kızak yüzeylerine tam çizgisel genişlikte oturma ve yükü yüzeye kusursuz yayarak lokal aşınmaları engelleme gücü.
- Zirve Sınıf INA Mühendisliği Gücü: Dünya iğneli ve masuralı rulman lideri Schaeffler INA kalitesiyle aşınmaya, aşırı basınca ve mikro-deformasyonlara karşı yüksek karbonlu krom rulman çeliğinden imal edilmiş, süper-hassas taşlanmış gövde kalitesi.
- Kafessiz Çift Sıralı "NUTR" Yapısı: Yuvarlanma yollarının tamamen masuralarla kaplanması ve çift sıra dizilim sayesinde ulaşılan en yüksek radyal yük taşıma ve şok darbe sönümleme gücü.
- Sürtünmesiz Labirent Sac Kapaklar: Kauçuk keçeler gibi sürtünme direnci yaratmayan, rulmanın yüksek devirlerde ısınmasını engelleyen ve iç gresi muhafaza eden mekanik mühürleme performansı.
Kullanım Alanları
- Tamamen düz yüzeyli doğrusal kılavuz ray yolları, kartezyen robotik transfer hatları, asansör ray yataklamaları ve düz ağır kam sürücü düzenekleri.
- Ağır baskı uygulayan paketleme, pres besleme, sac işleme, ambalajlama, tekstil otomasyon makineleri ve dolum hatlarının yönlendirici düz merdaneleri.
- Matbaa merdaneleri, mermer ve seramik işleme tezgahları, endüstriyel yüksek yüklü konveyör taşıma kasnak sistemleri.
- Radyal baskının ekstrem yüksek, dış yüzeyin düz (silindirik) olmasının, çivilsiz kompakt montaj pratikliğinin ve labirent kapak korumasının zorunlu olduğu tüm sanayi uygulamaları.
