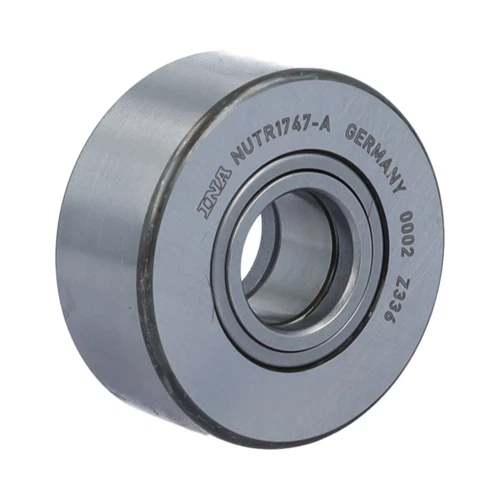

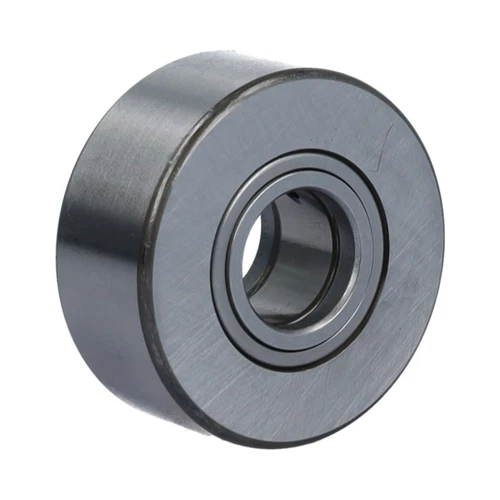

INA NUTR1747-A Yoke Tipi Tam Dolu Çift Sıralı Makaralı Palet Makarası Rulmanı | (17x47x21 mm) | Orijinal INA | Arge Rulman
Kısa Yan Açıklama (Hızlı Bakış)
Ürün: NUTR1747-A | (Yoke Tipi / Çivisiz / Labirent Kapak Sızdırmazlık / Kafessiz Tam Dolu Çift Sıralı Silindirik Masuralı Palet Makarası - Kılavuz Rulmanı)
Marka / Menşei: INA (Almanya - Schaeffler Group / İğneli ve Masuralı Rulmanların Dünya Lideri)
Muadil Kodlar: FAG NUTR1747 / SKF NUTR 1747 A / IKO NUTR 1747 / Küresel premium markaların çift sıralı tam dolu kılavuz makaraları
GTİP Kodu: 8482.50.00.00.00 (Diğer Silindirik Makaralı Rulmanlar)
Kategori Konumu: Yoke Tipi Palet Makaraları (Destek Silindirleri)
🛠️ Ürün Kodunun Teknik Anlamı ve "NUTR-A" Mimarisinin Gücü (Madde Madde):
- NUTR: Rulman endüstrisinde iğneli ve masuralı mekanizmaların öncüsü INA literatüründe; iç bilezik (inner ring), her iki yandan gövdeye preslenmiş sac yan pullar ve NATR/NATV serilerinden farklı olarak çift sıralı tam dolu silindirik masura (double row full complement) dizilimine sahip, harici mil yardımıyla bir çatal mekanizmasına çift taraflı sabitlenerek monte edilen ağır hizmet tipi Yoke Tipi Palet Makarası (Destek Silindiri) serisidir.
- 1747: Makaranın iç mil çapının 17 mm ve dış bilezik yuvarlanma çapının 47 mm olduğunu mühürleyen özel metrik boyut kodlamasıdır.
- A (Geliştirilmiş Dış Profil ve İç Geometri): Rulmanın optimize edilmiş dış yüzey bombeliğine (radyal profil), geliştirilmiş iç kanal yapısına ve yenilenmiş yüksek yük taşıma standartlarına sahip revizyonlu endüstriyel seri olduğunu belgeler. Ray üzerindeki kaçıklıkları ve montaj açı hatalarını kusursuz absorbe eder.
- Tam Dolu Çift Sıra Sihri: İç mekanik yapısında masuraları ayıran bir kafes bulunmaz ve masuralar yan yana çift sıra halinde dizilmiştir. Bu çizgisel temas alanını maksimuma çıkararak parçanın ekstrem radyal şok darbelere, ani pres baskılarına ve devasa ezilme torklarına karşı dağılmadan, kırılmadan çalışmasını garanti eder.
- Labirent Tipi Sızdırmazlık: Dış bilezik ile yan pullar arasında koruyucu labirent bariyer oluşturulmuştur. Bu mekanik kapak nizamı sürtünmesiz çalışarak yüksek devirlerde ısınmayı önlerken, harici çapak ve ağır tozların rulman içine girmesini mekanik olarak bloke eder.
⚠️ Önemli Teknik Not (Dış Yüzey Profili ve Ölçü Uyumu):
Web sitenizin Yoke Tipi Palet Makaraları (Destek Silindirleri) alt kategorisine mermi gibi kilitlenen bu ünite; kumpasla ölçüldüğünde iç çapı 17 mm, dış yuvarlanma çapı 47 mm ve yan pullar dahil toplam genişliği net 21 mm (dış bilezik genişliği ise 20 mm'dir) olarak ilettiğiniz endüstriyel standart ölçülerle %100 kusursuzca örtüşür. Kodun sonundaki "A" takısı, parçanın ray veya kam kızaklarındaki açısal montaj kaçıklıklarını kasıntı yapmadan mükemmel şekilde sönümlemesini sağlar. "Yoke" mimarisi sayesinde parça iki taraftan desteklenen bir pime oturtulduğu için, tek taraflı cıvataların maruz kaldığı eğilme ve kırılma riskini tamamen bloke eder.
Bu ürünü paylaş
INA NUTR1747-A Yoke Tipi Tam Dolu Çift Sıralı Makaralı Palet Makarası Rulmanı | (17x47x21 mm) | Orijinal INA | Arge Rulman
Teknik Özellikler (Kumpas Verileri)
Üretici: INA (Almanya - Schaeffler Group)
Ürün Kodu: NUTR1747-A (NUTR1747A)
Muadil Kod: FAG NUTR1747 / SKF NUTR 1747 A / IKO NUTR 1747 / Çift Sıralı Sızdırmaz Destek Silindirleri
GTİP Kodu: 8482.50.00.00.00
İç Çap (d): 17 mm
Dış Çap (D): 47 mm (INA Optimize Geliştirilmiş Bombeli / Radyal Profil)
Toplam Genişlik (B): 21 mm (Yan Sac Pullar Dahil)
Dış Bilezik Genişliği (C): 20 mm
İç Yuvarlanma Mimarisi: Kafessiz / Tam Dolu Çift Sıralı Silindirik Masuralı (Full Complement)
Sızdırmazlık Nizamı: Metal Sac Kapaklı Labirent Tipi Koruma
Dış Bilezik Formu: A Serisi (Optimize Bombeli / Radyal Profil Yüzey)
Montaj Yapısı: Yoke Tipi (Çivisiz / Saplamasız / Çatallı Bağlantı)
Rulman Tipi: Ağır Hizmet Yoke Tipi Palet Makarası / Destek Silindiri (Yoke Tipi Palet Makaraları Kategorisi)
Ürün Açıklaması (Detaylı Analiz)
INA NUTR1747-A Yoke Tipi Tam Dolu Çift Sıralı Makaralı Palet Makarası Rulmanı (Destek Silindiri), endüstriyel otomasyon sistemlerinde, yüksek radyal şok darbe barındıran doğrusal kızak raylarında, eksentrik kam sürücü düzeneklerinde ve yüksek tonajlı konveyör hatlarında doğrudan dönen bombeli tekerlek profilli bir kılavuz tekerlek olarak çalışmak üzere tasarlanmış birinci sınıf Alman mühendislik harikasıdır. Bu ünite, kalın cidarlı masif dış bileziği sayesinde doğrudan çelik profiller üzerinde şekil değiştirmeden, ezilmeden ve pürüzsüzce yuvarlanır. Geliştirilmiş "A" serisi dış yüzey geometrisi, kızak hatlarındaki mikro montaj hatalarını ve eksenel kaçıklıkları kasıntı yaratmadan kusursuzca absorbe eder. "NUTR" serisi kafessiz tam dolu çift sıralı iç masura mimarisi çizgisel temas alanı yaratarak, tek sıralı modellere kıyasla olağanüstü bir taşıma kapasitesi sunar ve yuvarlanma yollarında boşluk bırakmayarak radyal şok darbe yük taşıma kapasitesini en uç noktaya taşır. Entegre cıvatası olmayan "Yoke" gövde yapısı, harici bir pim veya aks cıvatası yardımıyla bir çatal düzeneği arasına çift taraflı sabitlenerek monte edilir. Bu nizam bağlantı milinin yüksek radyal momentler altında eğilmesi veya kırılması riskini tamamen ortadan kaldırır ve sisteme devasa bir mekanik rijitlik kazandırır. Metal sac pulların oluşturduğu labirent sızdırmazlık yapısı sürtünme torkunu sıfıra indirirken iç gresin ömrünü korur ve makinelerinizin kesintisiz çalışmasını garanti altına alır.
Teknik Avantajlar
- "A" Serisi Optimize Radyal Profil: Yenilenmiş dış bilezik bombeliği sayesinde kızak hatlarındaki eksenel kaçıklıkları ve mikro seviyedeki açı hatalarını montaj kasıntısı yaratmadan absorbe etme kabiliyeti.
- Zirve Sınıf INA Mühendisliği Gücü: Dünya iğneli ve masuralı rulman lideri Schaeffler INA kalitesiyle aşınmaya, aşırı basınca ve mikro-deformasyonlara karşı yüksek karbonlu krom rulman çeliğinden imal edilmiş, süper-hassas taşlanmış gövde kalitesi.
- Kafessiz Çift Sıralı "NUTR" Yapısı: Yuvarlanma yollarının tamamen masuralarla kaplanması ve çift sıra dizilim sayesinde ulaşılan en yüksek radyal yük taşıma ve şok darbe sönümleme gücü.
- Sürtünmesiz Labirent Sac Kapaklar: Kauçuk keçeler gibi sürtünme direnci yaratmayan, rulmanın yüksek devirlerde ısınmasını engelleyen ve iç gresi muhafaza eden mekanik mühürleme performansı.
Kullanım Alanları
- Açısal kaçıklık barındıran doğrusal kılavuz ray yolları, kartezyen robotik transfer hatları, asansör ray yataklamaları ve ağır kam sürücü düzenekleri.
- Yüksek baskı ve darbe uygulayan paketleme, pres besleme, ambalajlama, sac işleme ve dolum makinelerinin yönlendirici merdaneleri.
- Matbaa merdaneleri, mermer ve seramik işleme tezgahları, endüstriyel yüksek yüklü konveyör taşıma kasnak sistemleri.
- Radyal baskının ekstrem yüksek, çivilsiz kompakt montaj pratikliğinin, kalın dış bilezik ve labirent kapak korumasının zorunlu olduğu tüm sanayi uygulamaları.
