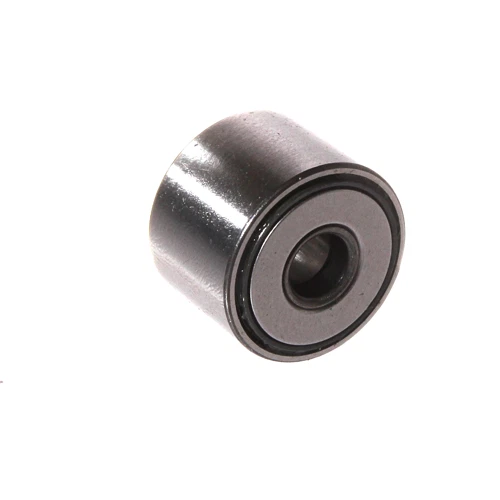

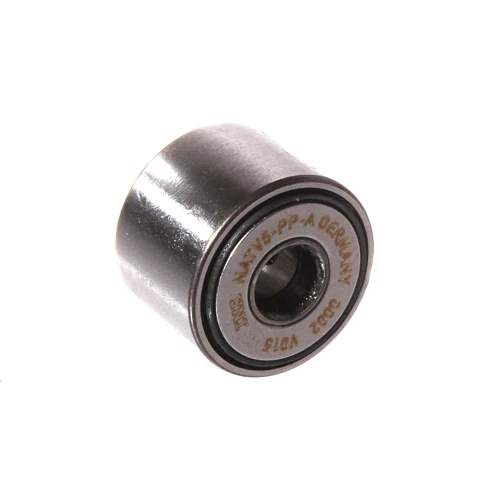

INA NATV5-PP-A Yoke Tipi Tam Dolu Palet Makarası (Destek Silindiri) Rulmanı | (5x16x11 mm) | Orijinal INA | Arge Rulman
Kısa Yan Açıklama (Hızlı Bakış)
Ürün: NATV5-PP-A | (Yoke Tipi / Çivisiz / Çift Taraflı Sızdırmazlık Keçeli / Kafessiz Tam Dolu Silindirik Masuralı Palet Makarası - Kılavuz Rulmanı)
Marka / Menşei: INA (Almanya - Schaeffler Group)
Muadil Kodlar: FAG NATV5-PP-A / SKF NATV 5 PPA / Küresel markaların tam dolu kalın bilezikli çivisiz kılavuz makaraları
GTİP Kodu: 8482.50.00.00.00 (Diğer Silindirik Makaralı Rulmanlar)
Kategori Konumu: Yoke Tipi Palet Makaraları (Destek Silindirleri)
🛠️ Ürün Kodunun Teknik Anlamı ve "V-PP" Kombinasyonu (Madde Madde):
- NATV: İç bilezik (inner ring), yan kılavuz disk pulları ve standart modellerden farklı olarak kafessiz tam dolu (full complement) silindirik masura dizilimine sahip, harici mil yardımıyla bir çatal düzeneğine çift taraflı bağlanan Yoke Tipi Palet Makarası (Destek Silindiri) serisidir.
- 5: Makaranın iç bileziğinden geçecek olan harici bağlantı milinin net çapının 5 mm olduğunu mühürler.
- PP: Makaranın her iki tarafında, iç hassas masura yollarını ince metal tozundan, su sıçramasından ve harici çapaklardan koruyan, aynı zamanda fabrikasyon yüksek performanslı gresin dışarı sızmasını %100 engelleyen kauçuk esaslı dudaklı sızdırmazlık keçesi bulunduğunu belgeler.
- A: Ürünün optimize edilmiş dış yüzey bombeliğine (radyal profil), geliştirilmiş iç geometriye ve yenilenmiş yüksek yük taşıma standartlarına sahip revizyonlu endüstriyel seri olduğunu mühürler.
⚠️ Önemli Teknik Not ("V" Gücü ve "PP" Koruma Keçesi Entegrasyonu):
Web sitenizin Yoke Tipi Palet Makaraları (Destek Silindirleri) alt kategorisinde en ağır şok darbelerine dayanıklı ve dış etkenlere karşı korumalı mikro hatları temsil edecek olan bu ünite; kumpasla ölçüldüğünde iç çapı 5 mm, dış yuvarlanma çapı 16 mm ve yan pullar dahil toplam genişliği net 11 mm (dış bilezik genişliği ise 10 mm'dir) olarak ilettiğin teknik ölçülerle kusursuzca örtüşür. İç yapısında masuraları ayıran bir kafes barındırmadığı (tam dolu masura) için çizgisel temas yüzeyi maksimuma ulaşmıştır. Bu sayede parça, standart kafesli modellere (NATR serisi) kıyasla çok daha yüksek radyal darbe ve şok yükleri ezilmeden taşırken, kod sonundaki "PP" keçeleri sayesinde tozlu, talaşlı ve nemli zorlu sanayi ortamlarında iç mekanizmasını koruyarak hat kesintilerini tamamen engeller.
Bu ürünü paylaş
INA NATV5-PP-A Yoke Tipi Tam Dolu Palet Makarası (Destek Silindiri) Rulmanı | (5x16x11 mm) | Orijinal INA | Arge Rulman
Teknik Özellikler (Kumpas Verileri)
Üretici: INA (Almanya - Schaeffler Group)
Ürün Kodu: NATV5-PP-A (NATV5-PP)
Muadil Kod: SKF NATV 5 PPA / FAG NATV5-PP-A / Tam Dolu Sızdırmaz Destek Silindirleri
GTİP Kodu: 8482.50.00.00.00
İç Çap (d): 5 mm
Dış Çap (D): 16 mm (Optimize Bombeli / Radyal Profil)
Toplam Genişlik (B): 11 mm (Yan Pullar Dahil)
Dış Bilezik Genişliği (C): 10 mm
Kafes Tipi: Kafessiz / Tam Dolu Silindirik Masuralı (Full Complement)
Sızdırmazlık: PP (Çift Taraflı Sızdırmazlık Dudaklı Keçe)
Montaj Nizamı: Yoke Tipi (Çivisiz / Saplamasız / Çatallı Bağlantı)
Rulman Tipi: Yoke Tipi Sızdırmaz Tam Dolu Palet Makarası / Destek Silindiri (Yoke Tipi Palet Makaraları Kategorisi)
Ürün Açıklaması (Detaylı Analiz)
INA NATV5-PP-A Yoke Tipi Tam Dolu Palet Makarası Rulmanı, endüstriyel otomasyon hatlarında, yoğun şok darbe barındıran doğrusal kılavuz ray yollarında, ağır kam sürücü mekanizmalarında ve konveyör taşıma sistemlerinde doğrudan dönen bir kılavuz tekerlek olarak çalışmak üzere tasarlanmış profesyonel bir Alman güç aktarım elemanıdır. Sizin ilettiğiniz 5x16x11 mm net kumpas ölçüleri baz alınarak mühürlenen bu ünite, kalın cidarlı masif dış bileziği sayesinde doğrudan çelik kızaklar üzerinde şekil değiştirmeden, ezilmeden ve pürüzsüzce hareket eder. "V" serisi kafessiz iç mimarisi sayesinde yuvarlanma yollarında boşluk bırakılmamış, radyal şok yük taşıma kapasitesi en uç noktaya taşınmıştır. Entegre cıvatası olmayan "Yoke" yapısı, harici bir aks cıvatası veya pim ile bir çatal düzeneği arasına çift taraflı sabitlenerek monte edilmesini sağlar; bu sayede tek taraflı vidalanan makaraların maruz kaldığı eğilme (moment) stresleri ve kırılma riskleri tamamen sönümlenir. Gövdenin her iki yanında bulunan çift dudaklı "PP" sızdırmazlık keçeleri, en ince metal talaş tozunun, nemin ve harici kirleticilerin içeri sızmasını %100 engellerken içerideki fabrikasyon yüksek kararlılıklı gresin ömrünü korur ve makinelerinizin kesintisiz çalışmasını garanti altına alır.
Teknik Avantajlar
- Kafessiz "V" Tam Dolu Yapı: İç hacmin tamamen masuralarla kaplanması sayesinde standart kafesli modellere oranla devasa radyal yük taşıma, ekstrem kırılma ve ezilme mukavemeti.
- "PP" Kauçuk Sızdırmazlık Koruması: Ağır tozlu, talaşlı, nemli, bor yağlı ve kirli işletme şartlarında rulmanın iç mekanizmasını kusursuz mühürleme ve gres sızıntısını bloke etme performansı.
- Boyunduruk (Yoke) Tipi Rijitlik: Harici mil/pim ile iki taraftan desteklenen bir çatal bloğuna oturtulduğu için tek taraflı cıvataların dayanamayacağı ağır sarsıntıları ve şok momentleri kırılmadan göğüsleme kabiliyeti.
- Açısal Kaçıklık Sönümleme: Dış bileziğin fabrikasyon bombeli tasarımı, raylar üzerindeki mikro montaj hatalarını ve eksenel kaçıklıkları mükemmel şekilde absorbe eder.
Kullanım Alanları
- Ağır radyal şok darbelerin, tozlu harici koşulların ve ani baskı kuvvetlerinin yüksek olduğu doğrusal kılavuz ray hatları, kartezyen robotik aktarım kolları ve kam mekanizmaları.
- Pres besleme, ambalajlama, paketleme, sac işleme, otomasyon dolum ve tekstil makinelerinin yüksek darbe ve kirlilik alan yönlendirici hatları.
- Mermer, tozlu seramik ve maden işleme tezgahları, endüstriyel konveyör taşıma sistemleri kısıtlı alan ağır yük tekerlekleri.
- Radyal alanın dar, kirlilik faktörünün yüksek, basma tonajının ekstrem seviyede olduğu, çivilsiz çift taraflı montaj pratikliğinin zorunlu olduğu tüm sanayi uygulamaları.
