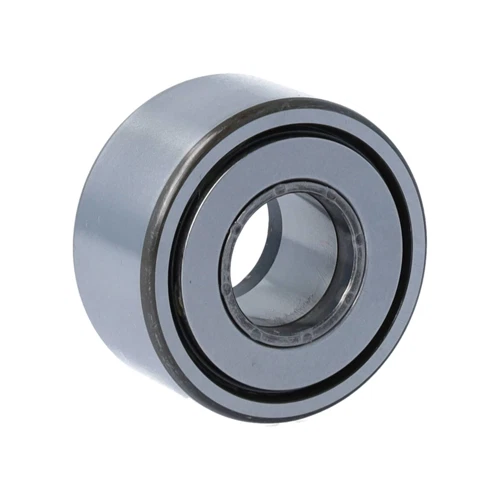

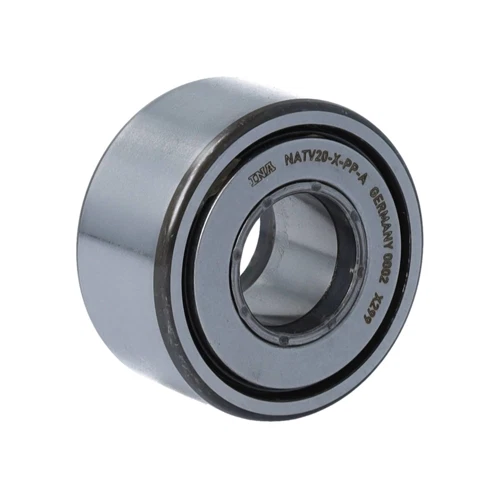

INA NATV20-X-PP-A Yoke Tipi Tam Dolu Palet Makarası (Destek Silindiri) Rulmanı | (20x47x24 mm) | Orijinal INA | Arge Rulman
Kısa Yan Açıklama (Hızlı Bakış)
Ürün: NATV20-X-PP-A | (Yoke Tipi / Çivisiz / Silindirik - Düz Dış Çaplı / Çift Taraflı Sızdırmazlık Keçeli / Kafessiz Tam Dolu Silindirik Masuralı Palet Makarası)
Marka / Menşei: INA (Almanya - Schaeffler Group)
Muadil Kodlar: FAG NATV20-X-PP-A / SKF NATV 20 X PPA / Küresel markaların tam dolu düz dış bilezikli çivisiz kılavuz makaraları
GTİP Kodu: 8482.50.00.00.00 (Diğer Silindirik Makaralı Rulmanlar)
Kategori Konumu: Yoke Tipi Palet Makaraları (Destek Silindirleri)
🛠️ Ürün Kodunun Teknik Anlamı ve "X-V-PP" Kombinasyonu (Madde Madde):
- NATV: İç bilezik (inner ring), yan kılavuz disk pulları ve standart modellerden farklı olarak kafessiz tam dolu (full complement) silindirik masura dizilimine sahip, harici mil yardımıyla bir çatal düzeneğine çift taraflı bağlanan Yoke Tipi Palet Makarası (Destek Silindiri) serisidir.
- 20: Makaranın iç bileziğinden geçecek olan harici bağlantı milinin net çapının 20 mm olduğunu mühürler.
- X (Silindirik / Düz Dış Yüzey Sihri): Bu rulmanın en kritik ayırt edici teknik özelliğidir. Standart modellerin dış yüzeyi raydaki kaçıklıkları sönümlemesi için bombeli üretilirken, kodunda "X" ibaresi yer alan bu modelin dış yuvarlanma yüzeyi tamamen silindirik, yani düzdür (cylindrical outer ring). Düz çelik yüzeylere ve doğrusal kızaklara çizgisel olarak tam temas eder.
- PP: Makaranın her iki tarafında, iç hassas masura yollarını tozdan, su sıçramasından ve harici çapaklardan koruyan tescilli kauçuk esaslı dudaklı sızdırmazlık keçesi bulunduğunu belgeler.
- A: Ürünün optimize edilmiş iç geometrisine ve yenilenmiş yüksek yük taşıma standartlarına sahip revizyonlu endüstriyel seri olduğunu belgeler.
⚠️ Önemli Teknik Not ("X" Düz Yüzey ve "V" Tam Dolu Masura Detayı):
Web sitenizin Yoke Tipi Palet Makaraları (Destek Silindirleri) alt kategorisine mermi gibi kilitlenen bu ünite; kumpasla ölçüldüğünde iç çapı 20 mm, dış yuvarlanma çapı 47 mm ve dış bilezik genişliği net 24 mm (yan pullarla beraber toplam montaj genişliği 25 mm'dir) olarak endüstriyel katalog standartlarıyla kusursuzca örtüşür. İç yapısında masuraları ayıran bir kafes barındırmadığı (tam dolu masura) için çizgisel temas yüzeyi maksimuma ulaşmıştır. Standart kafesli modellere (NATR serisi) kıyasla devasa radyal darbe ve şok yükleri ezilmeden taşır. Kodun ortasındaki "X" harfi ise basılacak düzlem profilin tamamen düz bir kızak hat olduğunu gösterir; düz profil yüzeye tam genişlikte temas ederek yükü geniş bir alana yayar. "Yoke" mimarisi sayesinde parça iki taraftan desteklenen bir pime oturtulduğu için, tek taraflı cıvataların maruz kaldığı eğilme ve kırılma riskini tamamen bloke eder.
Bu ürünü paylaş
INA NATV20-X-PP-A Yoke Tipi Tam Dolu Palet Makarası (Destek Silindiri) Rulmanı | (20x47x24 mm) | Orijinal INA | Arge Rulman
Teknik Özellikler (Kumpas Verileri)
Üretici: INA (Almanya - Schaeffler Group)
Ürün Kodu: NATV20-X-PP-A
Muadil Kod: SKF NATV 20 X PPA / FAG NATV20-X-PP-A / Düz Makaralı Tam Dolu Destek Silindirleri
GTİP Kodu: 8482.50.00.00.00
İç Çap (d): 20 mm
Dış Çap (D): 47 mm (Silindirik / Düz Profil)
Toplam Genişlik (B): 25 mm (Yan Pullar Dahil)
Dış Bilezik Genişliği (C): 24 mm
Kafes Tipi: Kafessiz / Tam Dolu Silindirik Masuralı (Full Complement)
Sızdırmazlık: PP (Çift Taraflı Sızdırmazlık Dudaklı Keçe)
Dış Bilezik Formu: X Serisi (Tamamen Düz / Silindirik Yüzey)
Montaj Nizamı: Yoke Tipi (Çivisiz / Saplamasız / Çatallı Bağlantı)
Rulman Tipi: Yoke Tipi Düz Tam Dolu Palet Makarası / Destek Silindiri (Yoke Tipi Palet Makaraları Kategorisi)
Ürün Açıklaması (Detaylı Analiz)
INA NATV20-X-PP-A Yoke Tipi Tam Dolu Palet Makarası Rulmanı, endüstriyel otomasyon hatlarında, tamamen düz doğrusal kılavuz ray yollarında, yoğun şok darbe barındıran ağır mekanizmalarda ve konveyör taşıma sistemlerinde doğrudan dönen düz yüzeyli bir kılavuz tekerlek olarak çalışmak üzere tasarlanmış profesyonel bir Alman güç aktarım elemanıdır. Bu ünite, kalın cidarlı masif dış bileziği sayesinde doğrudan çelik kızaklar üzerinde şekil değiştirmeden, ezilmeden ve pürüzsüzce hareket eder. "X" mühürlü tamamen düz (silindirik) dış yüzey profili ile "V" serisi kafessiz tam dolu iç bilya mimarisi tek gövdede birleşmiştir. Bu deha seviyesindeki tasarım, basma yüzeyine tam genişlikte temas ederek yükü daha geniş bir alana yayar, lokal yüzey aşınmalarını önler ve yuvarlanma yollarında boşluk bırakmayarak radyal şok darbe yük taşıma kapasitesini en uç noktaya taşır. Entegre cıvatası olmayan "Yoke" yapısı, harici bir aks cıvatası veya pim ile bir çatal düzeneği arasına çift taraflı sabitlenerek monte edilmesini sağlar; bu sayede tek taraflı vidalanan makaraların maruz kaldığı eğilme (moment) stresleri ve kırılma riskleri tamamen sönümlenir. Gövdenin her iki yanında bulunan çift dudaklı "PP" sızdırmazlık keçeleri, en ince metal talaş tozunun, nemin ve harici kirleticilerin içeri sızmasını %100 engellerken içerideki fabrikasyon gresin ömrünü korur ve makinelerinizin kesintisiz çalışmasını garanti altına alır.
Teknik Avantajlar
- "X" Tipi Silindirik Dış Profil: Tamamen düz dış bilezik geometrisi sayesinde basma yüzeyine tam çizgisel genişlikte oturma ve yükü yüzeye kusursuz yayarak lokal aşınmaları engelleme gücü.
- Kafessiz "V" Tam Dolu Yapı: İç hacmin tamamen masuralarla kaplanması sayesinde standart kafesli modellere oranla devasa radyal yük taşıma, ekstrem kırılma ve ezilme mukavemeti.
- Boyunduruk (Yoke) Tipi Rijitlik: Harici mil/pim ile iki taraftan desteklenen bir çatal bloğuna oturtulduğu için tek taraflı cıvataların dayanamayacağı ağır sarsıntıları ve şok momentleri kırılmadan göğüsleme kabiliyeti.
- PP Çift Dudaklı Kauçuk Sızdırmazlık: Ağır tozlu, talaşlı, nemli, bor yağlı ve kirli işletme şartlarında rulmanın iç mekanizmasını kusursuz mühürleme ve gres sızıntısını bloke etme performansı.
Kullanım Alanları
- Tamamen düz yüzeyli doğrusal kılavuz ray yolları, kartezyen robotik transfer hatları, asansör ray yataklamaları ve düz ağır kam sürücü düzenekleri.
- Yüksek baskı, kirlilik ve darbe uygulayan paketleme, pres besleme, ambalajlama, sac işleme ve dolum makinelerinin yönlendirici düz merdaneleri.
- Mermer, tozlu seramik ve maden işleme tezgahları, endüstriyel konveyör taşıma sistemleri kısıtlı alan ağır yük tekerlekleri.
- Radyal alanın dar, kirlilik faktörünün yüksek, basma tonajının ekstrem seviyede olduğu, çivilsiz çift taraflı montaj pratikliğinin zorunlu olduğu tüm sanayi uygulamaları.
