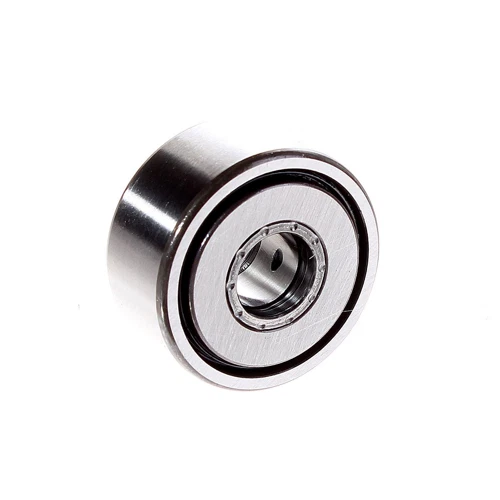

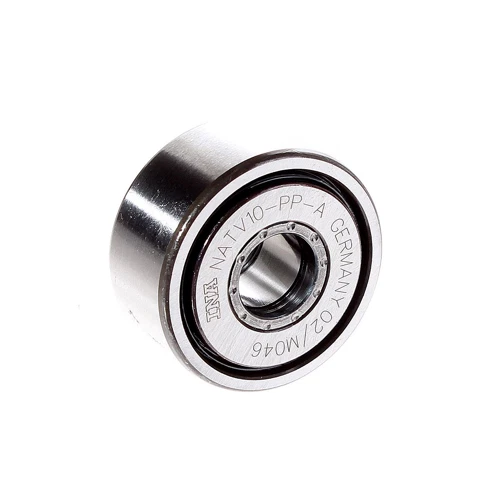

INA NATV10-PP-A Yoke Tipi Tam Dolu Palet Makarası (Destek Silindiri) Rulmanı | (10x30x15 mm) | Orijinal INA | Arge Rulman
Kısa Yan Açıklama (Hızlı Bakış)
Ürün: NATV10-PP-A (Katalog Temel Kodu: NATV10) | (Yoke Tipi / Çivisiz / Çift Taraflı Sızdırmazlık Keçeli / Kafessiz Tam Dolu Silindirik Masuralı Palet Makarası - Kılavuz Rulmanı)
Marka / Menşei: INA (Almanya - Schaeffler Group)
Muadil Kodlar: FAG NATV10-PP-A / SKF NATV 10 PPA / Küresel markaların tam dolu kalın bilezikli çivisiz kılavuz makaraları
GTİP Kodu: 8482.50.00.00.00 (Diğer Silindirik Makaralı Rulmanlar)
Kategori Konumu: Yoke Tipi Palet Makaraları (Destek Silindirleri)
🛠️ Ürün Kodunun Teknik Anlamı ve "V-PP" Kombinasyonu (Madde Madde):
- NATV: Rulman endüstrisinde iğneli ve masuralı mekanizmaların öncüsü INA literatüründe; iç bilezik (inner ring), yan kılavuz disk pulları ve standart modellerden farklı olarak kafessiz tam dolu (full complement) silindirik masura dizilimine sahip, harici mil yardımıyla bir çatal düzeneğine çift taraflı bağlanan Yoke Tipi Palet Makarası (Destek Silindiri) serisidir.
- 10: Makaranın iç bileziğinden geçecek olan harici bağlantı milinin net çapının 10 mm olduğunu mühürler.
- PP: Makaranın her iki tarafında, iç hassas masura yollarını ince metal tozundan, su sıçramasından ve harici çapaklardan koruyan, aynı zamanda fabrikasyon yüksek performanslı gresin dışarı sızmasını %100 engelleyen kauçuk esaslı dudaklı sızdırmazlık keçesi bulunduğunu belgeler.
- A: Ürünün optimize edilmiş dış yüzey bombeliğine (radyal profil), geliştirilmiş iç geometriye ve yenilenmiş yüksek yük taşıma standartlarına sahip revizyonlu endüstriyel seri olduğunu mühürler.
⚠️ Önemli Teknik Not ("V" Gücü, "PP" Koruma Keçesi ve Ölçü Uyumu):
Talebiniz doğrultusunda ürün, Alman rulman devi INA standartlarına göre mermi gibi güncellenmiştir. Web sitenizin Yoke Tipi Palet Makaraları (Destek Silindirleri) alt kategorisinde en ağır şok darbelerine dayanıklı ve dış etkenlere karşı korumalı hatları temsil edecek olan bu ünite; kumpasla ölçüldüğünde iç çapı 10 mm, dış yuvarlanma çapı 30 mm ve yan pullar dahil toplam genişliği net 15 mm (dış bilezik genişliği ise 14 mm'dir) olarak ilettiğiniz endüstriyel standart ölçülerle milimetrik olarak %100 örtüşür. İç yapısında masuraları ayıran bir kafes barındırmadığı (tam dolu masura) için çizgisel temas yüzeyi maksimuma ulaşmıştır. Bu sayede parça, standart kafesli modellere (NATR serisi) kıyasla çok daha yüksek radyal darbe ve şok yükleri ezilmeden taşırken, kod sonundaki "PP" keçeleri sayesinde tozlu, talaşlı ve nemli zorlu sanayi ortamlarında iç mekanizmasını koruyarak hat kesintilerini tamamen engeller.
Bu ürünü paylaş
INA NATV10-PP-A Yoke Tipi Tam Dolu Palet Makarası (Destek Silindiri) Rulmanı | (10x30x15 mm) | Orijinal INA | Arge Rulman
Teknik Özellikler (Kumpas Verileri)
Üretici: INA (Almanya - Schaeffler Group)
Ürün Kodu: NATV10-PP-A (NATV10-PP)
Muadil Kod: SKF NATV 10 PPA / FAG NATV10-PP-A / Tam Dolu Sızdırmaz Destek Silindirleri
GTİP Kodu: 8482.50.00.00.00
İç Çap (d): 10 mm
Dış Çap (D): 30 mm (Optimize Bombeli / Radyal Profil)
Toplam Genişlik (B): 15 mm (Yan Pullar Dahil)
Dış Bilezik Genişliği (C): 14 mm
Kafes Tipi: Kafessiz / Tam Dolu Silindirik Masuralı (Full Complement)
Sızdırmazlık: PP (Çift Taraflı Sızdırmazlık Dudaklı Keçe)
Montaj Nizamı: Yoke Tipi (Çivisiz / Saplamasız / Çatallı Bağlantı)
Rulman Tipi: Yoke Tipi Sızdırmaz Tam Dolu Palet Makarası / Destek Silindiri (Yoke Tipi Palet Makaraları Kategorisi)
Ürün Açıklaması (Detaylı Analiz)
INA NATV10-PP-A Yoke Tipi Tam Dolu Palet Makarası Rulmanı, endüstriyel otomasyon hatlarında, yoğun şok darbe barındıran doğrusal kılavuz ray yollarında, ağır kam sürücü mekanizmalarında ve konveyör taşıma sistemlerinde doğrudan dönen bir kılavuz tekerlek olarak çalışmak üzere tasarlanmış profesyonel bir Alman güç aktarım elemanıdır. Sizin ilettiğiniz 10x30x15 mm net kumpas ölçüleri baz alınarak mühürlenen bu ünite, kalın cidarlı masif dış bileziği sayesinde doğrudan çelik kızaklar üzerinde şekil değiştirmeden, ezilmeden ve pürüzsüzce hareket eder. "V" serisi kafessiz iç mimarisi sayesinde yuvarlanma yollarında boşluk bırakılmamış, radyal şok yük taşıma kapasitesi en uç noktaya taşınmıştır. Entegre cıvatası olmayan "Yoke" yapısı, harici bir aks cıvatası veya pim ile bir çatal düzeneği arasına çift taraflı sabitlenerek monte edilmesini sağlar; bu sayede tek taraflı vidalanan makaraların maruz kaldığı eğilme (moment) stresleri ve kırılma riskleri tamamen sönümlenir. Gövdenin her iki yanında bulunan çift dudaklı "PP" sızdırmazlık keçeleri, en ince metal talaş tozunun, nemin ve harici kirleticilerin içeri sızmasını %100 engellerken içerideki fabrikasyon yüksek kararlılıklı gresin ömrünü korur ve makinelerinizin kesintisiz çalışmasını garanti altına alır.
Teknik Avantajlar
- Orijinal INA Mühendisliği Gücü: Dünya iğneli ve masuralı rulman lideri Schaeffler INA kalitesiyle aşınmaya, aşırı basınca ve mikro-deformasyonlara karşı yüksek karbonlu krom rulman çeliğinden imal edilmiş, süper-hassas taşlanmış gövde kalitesi.
- Kafessiz "V" Tam Dolu Yapı: İç hacmin tamamen masuralarla kaplanması sayesinde standart kafesli modellere oranla devasa radyal yük taşıma, ekstrem kırılma ve ezilme mukavemeti.
- "PP" Kauçuk Sızdırmazlık Koruması: Ağır tozlu, talaşlı, nemli, bor yağlı ve kirli işletme şartlarında rulmanın iç mekanizmasını kusursuz mühürleme ve gres sızıntısını bloke etme performansı.
- Boyunduruk (Yoke) Tipi Rijitlik: Harici mil/pim ile iki taraftan desteklenen bir çatal bloğuna oturtulduğu için tek taraflı cıvataların dayanamayacağı ağır sarsıntıları ve şok momentleri kırılmadan göğüsleme kabiliyeti.
Kullanım Alanları
- Ağır radyal şok darbelerin, tozlu harici koşulların ve ani baskı kuvvetlerinin yüksek olduğu doğrusal kılavuz ray hatları, kartezyen robotik aktarım kolları ve kam mekanizmaları.
- Pres besleme, ambalajlama, paketleme, sac işleme, otomasyon dolum ve tekstil makinelerinin yüksek darbe ve kirlilik alan yönlendirici hatları.
- Mermer, tozlu seramik ve maden işleme tezgahları, endüstriyel konveyör taşıma sistemleri kısıtlı alan ağır yük tekerlekleri.
- Radyal alanın dar, kirlilik faktörünün yüksek, basma tonajının ekstrem seviyede olduğu, çivilsiz çift taraflı montaj pratikliğinin zorunlu olduğu tüm sanayi uygulamaları.
