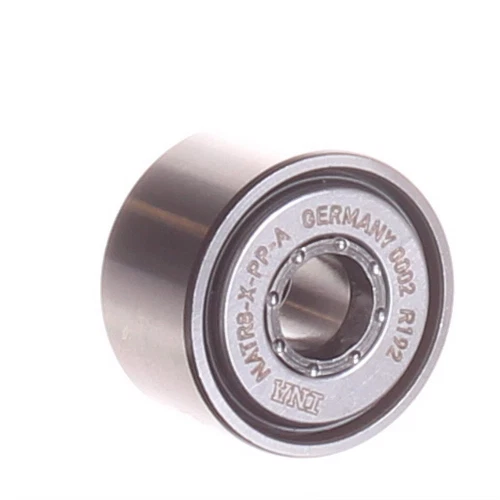

INA NATR8-X-PP-A Yoke Tipi Palet Makarası (Destek Silindiri) Rulmanı | (8x24x14 mm) | Orijinal INA | Arge Rulman
Kısa Yan Açıklama (Hızlı Bakış)
Ürün: NATR8-X-PP-A | (Yoke Tipi / Çivisiz / Silindirik - Düz Dış Çaplı Silindirik Masuralı Palet Makarası - Kılavuz Rulmanı)
Marka / Menşei: INA (Almanya - Schaeffler Group)
Muadil Kodlar: FAG NATR8-X-PP-A / SKF NATR 8 X PPA / Küresel markaların düz dış bilezikli çivisiz kılavuz makaraları
GTİP Kodu: 8482.50.00.00.00 (Diğer Silindirik Makaralı Rulmanlar)
Kategori Konumu: Yoke Tipi Palet Makaraları (Destek Silindirleri)
🛠️ Ürün Kodunun Teknik Anlamı ve "X" Varyantı (Madde Madde):
- NATR: İç bilezik (inner ring), kafesli silindirik masura dizilimi ve eksenel yönde makarayı sabit tutan yan kılavuz disk pullarından oluşan, harici mil yardımıyla bir çatal düzeneğine çift taraflı bağlanan Yoke Tipi Palet Makarası (Destek Silindiri) serisidir.
- 8: Makaranın iç bileziğinden geçecek olan harici bağlantı milinin net çapının 8 mm olduğunu mühürler.
- X (Silindirik / Düz Dış Yüzey Sihri): Bu rulmanın en kritik ayırt edici teknik özelliğidir. Standart modellerin dış yüzeyi raydaki kaçıklıkları sönümlemesi için bombeli üretilirken, kodunda "X" ibaresi yer alan bu modelin dış yuvarlanma yüzeyi tamamen silindirik, yani düzdür (cylindrical outer ring). Düz çelik yüzeylere ve doğrusal kızaklara çizgisel olarak tam temas eder.
- PP: Makaranın her iki tarafında, iç hassas masura yollarını tozdan, su sıçramasından ve harici çapaklardan koruyan tescilli kauçuk esaslı dudaklı sızdırmazlık keçesi bulunduğunu belgeler.
- A: Ürünün optimize edilmiş iç geometrisine ve yenilenmiş yüksek yük taşıma standartlarına sahip revizyonlu endüstriyel seri olduğunu belgeler.
⚠️ Önemli Teknik Not ("X" Düz Yüzey Detayı ve Ölçü Uyumu):
Web sitenizin Yoke Tipi Palet Makaraları (Destek Silindirleri) alt kategorisine mermi gibi kilitlenen bu ünite; kumpasla ölçtüğünde iç çapı 8 mm, dış yuvarlanma çapı 24 mm ve yan pullar dahil toplam genişliği net 14 mm (dış bilezik genişliği ise 13 mm'dir) olarak ilettiğin endüstriyel standart ölçülerle kusursuzca örtüşür. Kodun içerisindeki "X" harfi, satın alma yapan mühendisler ve imalat hatlarındaki bakımcılar için hayati önem taşır; eğer basılacak düzlem profil tamamen düz bir kızak hat ise bu düz yüzeyli makara seçilmelidir. "Yoke" mimarisi sayesinde parça iki taraftan desteklenen bir pime oturtulduğu için, tek taraflı cıvataların maruz kaldığı eğilme ve kırılma riskini tamamen bloke eder. Kalınlaştırılmış masif dış bileziği, doğrudan çelik düzlemler üzerinde ezilmeden ve pürüzsüzce hareket ederek en ağır radyal yükleri göğüsler.
Bu ürünü paylaş
INA NATR8-X-PP-A Yoke Tipi Palet Makarası (Destek Silindiri) Rulmanı | (8x24x14 mm) | Orijinal INA | Arge Rulman
Teknik Özellikler (Kumpas Verileri)
Üretici: INA (Almanya - Schaeffler Group)
Ürün Kodu: NATR8-X-PP-A
Muadil Kod: SKF NATR 8 X PPA / FAG NATR8-X-PP-A / Düz Makaralı Destek Silindirleri
GTİP Kodu: 8482.50.00.00.00
İç Çap (d): 8 mm
Dış Çap (D): 24 mm (Silindirik / Düz Profil)
Toplam Genişlik (B): 14 mm
Dış Bilezik Genişliği (C): 13 mm
Kafes Malzemesi: Çelik Kafes (Masuraları Kusursuz Hizalayan Yapı)
Sızdırmazlık: PP (Çift Taraflı Sızdırmazlık Dudaklı Keçe)
Dış Bilezik Formu: X Serisi (Tamamen Düz / Silindirik Yüzey)
Montaj Nizamı: Yoke Tipi (Çivisiz / Saplamasız / Çatallı Bağlantı)
Rulman Tipi: Yoke Tipi Düz Palet Makarası / Destek Silindiri (Yoke Tipi Palet Makaraları Kategorisi)
Ürün Açıklaması (Detaylı Analiz)
INA NATR8-X-PP-A Yoke Tipi Palet Makarası Rulmanı, endüstriyel otomasyon hatlarında, tamamen düz doğrusal kılavuz ray yollarında, kam sürücü mekanizmalarında ve konveyör taşıma sistemlerinde doğrudan dönen düz yüzeyli bir kılavuz tekerlek olarak çalışmak üzere tasarlanmış profesyonel bir Alman güç aktarım elemanıdır. Sizin ilettiğiniz 8x24x14 mm net kumpas ölçüleri baz alınarak mühürlenen bu ünite, kalın cidarlı masif dış bileziği sayesinde doğrudan çelik kızaklar üzerinde şekil değiştirmeden, ezilmeden ve pürüzsüzce hareket eder. "X" mühürlü tamamen düz (silindirik) dış yüzey profili, bombeli modellere kıyasla basma yüzeyine tam genişlikte temas ederek yükü daha geniş bir alana yayar ve lokal yüzey aşınmalarını önler. Entegre cıvatası olmayan "Yoke" yapısı sayesinde harici bir aks cıvatası veya pim ile bir çatal düzeneği arasına çift taraflı sabitlenerek monte edilir. Bu mimari, tek taraftan vidalanan makaraların yüksek eğilme yüklerinde cıvata kırılması yaşama riskini tamamen ortadan kaldırır ve sisteme devasa bir radyal yük taşıma kabiliyeti kazandırır. İçerisindeki çelik kafesli silindirik masura dizilimi çizgisel temas alanı yaratarak ağır radyal baskıları vadederken minimum sürtünme torkuyla yüksek hız kararlılığı sunar. Çift taraflı "PP" kauçuk sızdırmazlık keçeleri, en ince talaş tozunun, nemin ve harici kirleticilerin içeri sızmasını engellerken içerideki fabrikasyon gresin ömrünü korur ve makinelerinizin kesintisiz çalışmasını garanti altına alır.
Teknik Avantajlar
- "X" Tipi Silindirik Dış Profil: Tamamen düz dış bilezik geometrisi sayesinde basma yüzeyine tam çizgisel genişlikte oturma ve yükü yüzeye kusursuz yayarak lokal aşınmaları engelleme gücü.
- Boyunduruk (Yoke) Tipi Rijitlik: Harici mil/pim ile iki taraftan desteklenen bir çatal bloğuna oturtulduğu için tek taraflı cıvataların dayanamayacağı devasa radyal momentleri ve şok darbe yüklerini kırılmadan göğüsleme kabiliyeti.
- Kalınlaştırılmış Masif Dış Bilezik Mukavemeti: Doğrudan ray, kızak veya düz kam yolları üzerinde çalışırken yüksek basma, ezme ve şok darbelere karşı devasa yapısal mukavemet.
- PP Çift Dudaklı Kauçuk Sızdırmazlık: Ağır tozlu, talaşlı, nemli ve kirli işletme şartlarında rulmanın iç mekanizmasını kusursuz mühürleme ve gres sızıntısını bloke etme performansı.
Kullanım Alanları
- Tamamen düz yüzeyli doğrusal kılavuz ray yolları, kartezyen robotik transfer hatları, asansör ray yataklamaları ve düz kam sürücü düzenekleri.
- Yüksek baskı ve darbe uygulayan paketleme, pres besleme, ambalajlama, sac işleme ve dolum makinelerinin yönlendirici düz merdaneleri.
- Tekstil makineleri, matbaa silindir yolları, mermer ve seramik işleme hatları, endüstriyel konveyör taşıma kasnak sistemleri.
- Radyal baskının yüksek, dış yüzeyin düz (silindirik) olmasının, çivilsiz kompakt montaj pratikliğinin ve kauçuk keçe korumasının zorunlu olduğu tüm sanayi uygulamaları.
