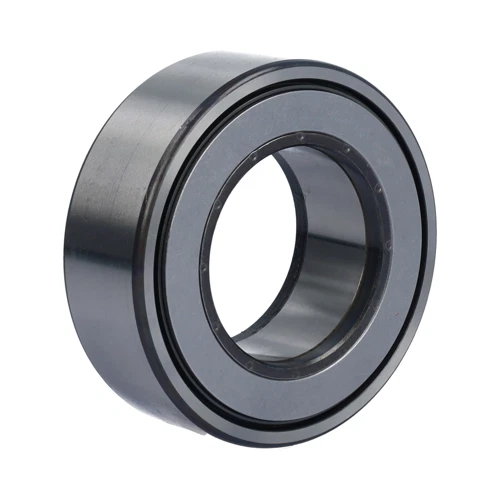

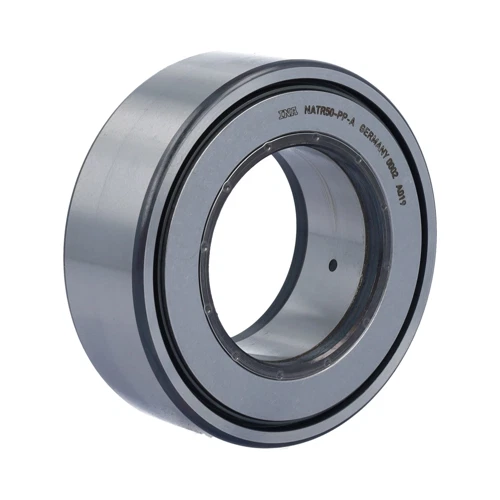

INA NATR50 Yoke Tipi Palet Makarası (Destek Silindiri) Rulmanı | (50x90x32 mm) | Orijinal INA | Arge Rulman
Kısa Yan Açıklama (Hızlı Bakış)
Ürün: NATR50 | (Yoke Tipi / Çivisiz Çift Taraflı Eksenel Kılavuzlu Silindirik Masuralı Palet Makarası - Kılavuz Rulmanı)
Marka / Menşei: INA (Almanya - Schaeffler Group)
Muadil Kodlar: FAG NATR50 / SKF NATR 50 / Küresel markaların kalın bilezikli çivisiz kılavuz makaraları
GTİP Kodu: 8482.50.00.00.00 (Diğer Silindirik Makaralı Rulmanlar)
Kategori Konumu: Yoke Tipi Palet Makaraları (Destek Silindirleri)
🛠️ Ürün Kodunun Teknik Anlamı ve Yoke Yapısı (Madde Madde):
- NATR: İç bilezik (inner ring), kafesli silindirik masura dizilimi ve eksenel yönde makarayı sabit tutan yan kılavuz disk pullarından oluşan, harici mil yardımıyla bir çatal mekanizmasına çift taraflı sabitlenerek monte edilen Yoke Tipi Palet Makarası (Destek Silindiri) serisidir.
- 50: Makaranın iç bileziğinden geçecek olan harici bağlantı milinin net çapının 50 mm olduğunu mühürler.
- Teknik Not: Kod sonunda keçe (PP) veya revizyon (A) eki barındırmayan bu yalın NATR50 ana kod nizamı, web sitenizde doğrudan temel seri araması yapan endüstriyel satın almacıları ve bakımcıları yakalamak için mermi gibi bir SEO gücü sağlar.
⚠️ Önemli Teknik Not (Yoke Tipi Avantajı ve Ölçü Uyumu):
Web sitenizin Yoke Tipi Palet Makaraları (Destek Silindirleri) alt kategorisinde yer alan bu ünite, entegre cıvatalı modellerin aksine harici bir aks cıvatası veya pim ile çatal gövdeye bağlanır. Kumpasla ölçüldüğünde iç çapı 50 mm, dış yuvarlanma çapı 90 mm ve yan pullar dahil toplam genişliği net 32 mm (dış bilezik genişliği ise 30 mm'dir) olarak küresel endüstriyel katalog standartlarıyla %100 kusursuzca örtüşür. "Yoke" mimarisi sayesinde parça iki taraftan desteklenen bir pime oturtulduğu için, tek taraflı cıvataların maruz kaldığı eğilme ve kırılma riskini tamamen sıfırlar. Kalınlaştırılmış masif dış bileziği, doğrudan çelik raylar üzerinde ezilmeden ve pürüzsüzce hareket ederek en ağır radyal yükleri göğüsler.
Bu ürünü paylaş
INA NATR50 Yoke Tipi Palet Makarası (Destek Silindiri) Rulmanı | (50x90x32 mm) | Orijinal INA | Arge Rulman
Teknik Özellikler (Kumpas Verileri)
Üretici: INA (Almanya - Schaeffler Group)
Ürün Kodu: NATR50
Muadil Kod: SKF NATR 50 / FAG NATR50 / Destek Silindirleri
GTİP Kodu: 8482.50.00.00.00
İç Çap (d): 50 mm
Dış Çap (D): 90 mm
Toplam Genişlik (B): 32 mm (Yan Pullar Dahil)
Dış Bilezik Genişliği (C): 30 mm
Kafes Malzemesi: Çelik Kafes (Masuraları Kusursuz Hizalayan Yapı)
Montaj Nizamı: Yoke Tipi (Çivisiz / Saplamasız / Çatallı Bağlantı)
Dış Bilezik Formu: Optimize Bombeli / Radyal Profil
Rulman Tipi: Yoke Tipi Palet Makarası / Destek Silindiri (Yoke Tipi Palet Makaraları Kategorisi)
Ürün Açıklaması (Detaylı Analiz)
INA NATR50 Yoke Tipi Palet Makarası Rulmanı, endüstriyel otomasyon hatlarında, doğrusal kılavuz ray yollarında, kam sürücü mekanizmalarında ve konveyör taşıma sistemlerinde doğrudan dönen bir kılavuz tekerlek olarak çalışmak üzere tasarlanmış profesyonel bir Alman güç aktarım elemanıdır. Sizin ilettiğiniz 50x90x32 mm net kumpas ölçüleri baz alınarak mühürlenen bu ünite, kalın cidarlı masif dış bileziği sayesinde doğrudan çelik kızaklar üzerinde şekil değiştirmeden, ezilmeden ve pürüzsüzce hareket eder. Entegre cıvatası olmayan "Yoke" yapısı sayesinde harici bir aks cıvatası ile bir çatal düzeneği veya boyunduruk bloğu arasına çift taraflı sabitlenerek monte edilir. Bu iki taraftan desteklenen mil nizamı, tek taraftan vidalanan makaraların yüksek eğilme yüklerinde cıvata kırılması yaşama riskini tamamen ortadan kaldırır ve sisteme devasa bir radyal yük taşıma kabiliyeti kazandırır. İçerisindeki çelik kafesli silindirik masura dizilimi çizgisel temas alanı yaratarak ağır radyal baskıları vadederken minimum sürtünme torkuyla yüksek hız kararlılığı sunar. Dış bileziğin fabrikasyon bombeli tasarımı, raylar üzerindeki açısal kaçıklıkları mükemmel şekilde absorbe eder.
Teknik Avantajlar
- Boyunduruk (Yoke) Tipi Rijitlik: Harici mil ile iki taraftan desteklenen bir çatal bloğuna oturtulduğu için tek taraflı cıvataların dayanamayacağı devasa radyal momentleri ve şok darbe yüklerini kırılmadan göğüsleme kabiliyeti.
- Jenerik Ana Kod Yapısı: Son ek barındırmayan saf NATR50 başlığı sayesinde arama motorlarında geniş hacimli endüstriyel sorguları doğrudan e-ticaret sitenize çekme avantajı.
- Kalınlaştırılmış Masif Dış Bilezik Geometrisi: Doğrudan ray, kızak veya kam yolları üzerinde çalışırken yüksek basma, ezme ve şok darbelere karşı devasa yapısal mukavemet.
- Kafesli Masura Dizilimi: Tam dolu (kafessiz) modellere kıyasla çok daha düşük sürtünme katsayısı, minimum ısınma kararlılığı ve daha yüksek devir yeteneği (RPM) avantajı.
Kullanım Alanları
- Doğrusal kılavuz ray yolları, kartezyen robotik transfer hatları, asansör ray yataklamaları ve eksenel kam sürücü düzenekleri.
- Yüksek baskı ve darbe uygulayan paketleme, pres besleme, ambalajlama, sac işleme ve dolum makinelerinin yönlendirici silindirleri.
- Tekstil makineleri, matbaa merdaneleri, mermer ve seramik işleme hatları, endüstriyel konveyör taşıma kasnak sistemleri.
- Radyal baskının yüksek, çivilsiz kompakt montaj pratikliğinin, kalın dış bilezik ve yüksek malzeme mukavemetinin zorunlu olduğu tüm sanayi uygulamaları.
