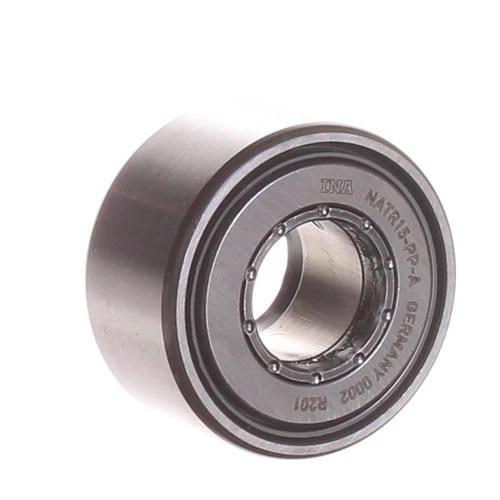

INA NATR15-PP-A Yoke Tipi Palet Makarası (Destek Silindiri) Rulmanı | (15x35x18 mm) | Orijinal INA | Arge Rulman
Kısa Yan Açıklama (Hızlı Bakış)
Ürün: NATR15-PP-A | (Yoke Tipi / Çivisiz Çift Taraflı Eksenel Kılavuzlu Silindirik Masuralı Palet Makarası - Kılavuz Rulmanı)
Marka / Menşei: INA (Almanya - Schaeffler Group)
Muadil Kodlar: FAG NATR15-PP-A / SKF NATR 15 PPA / Küresel markaların kalın bilezikli çivisiz kılavuz makaraları
GTİP Kodu: 8482.50.00.00.00 (Diğer Silindirik Makaralı Rulmanlar)
Kategori Konumu: Yoke Tipi Palet Makaraları (Destek Silindirleri)
🛠️ Ürün Kodunun Teknik Anlamı ve Yoke Yapısı (Madde Madde):
- NATR: İç bilezik (inner ring), kafesli silindirik masura dizilimi ve eksenel yönde makarayı sabit tutan yan kılavuz disk pullarından oluşan, harici mil ile bir çatal mekanizmasına çift taraflı sabitlenerek monte edilen Yoke Tipi Palet Makarası (Destek Silindiri) serisidir.
- 15: Makaranın iç bileziğinden geçecek olan harici bağlantı milinin net çapının 15 mm olduğunu mühürler.
- PP: Makaranın her iki tarafında, iç hassas masura yollarını tozdan ve harici ince çapaklardan koruyan tescilli kauçuk esaslı dudaklı sızdırmazlık keçesi bulunduğunu belgeler.
- A: Ürünün optimize edilmiş dış yüzey bombeliğine, geliştirilmiş iç geometriye ve yenilenmiş yüksek yük taşıma standartlarına sahip revizyonlu seri olduğunu belgeler.
⚠️ Önemli Teknik Not (Yoke Tipi Avantajı ve Ölçü Uyumu):
Sitenizin yeni nizamına göre Yoke Tipi Palet Makaraları (Destek Silindirleri) alt kategorisine mermi gibi kilitlenen bu ünite, entegre cıvatalı modellerin aksine harici bir aks cıvatası ile çatal gövdeye bağlanır. Kumpasla ölçtüğünde iç çapı 15 mm, dış yuvarlanma çapı 35 mm ve yan pullar dahil toplam genişliği net 18 mm (dış bilezik genişliği ise 17 mm'dir) olarak ilettiğin değerlerle kusursuzca örtüşür. "Yoke" mimarisi sayesinde parça iki taraftan desteklenen bir pime oturtulduğu için, tek taraflı cıvataların maruz kaldığı eğilme ve kırılma riskini tamamen sıfırlar. Kalınlaştırılmış masif dış bileziği, doğrudan çelik raylar üzerinde ezilmeden ve pürüzsüzce hareket ederek en ağır radyal yükleri göğüsler.
Bu ürünü paylaş
INA NATR15-PP-A Yoke Tipi Palet Makarası (Destek Silindiri) Rulmanı | (15x35x18 mm) | Orijinal INA | Arge Rulman
Teknik Özellikler (Kumpas Verileri)
Üretici: INA (Almanya - Schaeffler Group)
Ürün Kodu: NATR15-PP-A (NATR15-PP)
Muadil Kod: SKF NATR 15 PPA / FAG NATR15-PP-A / Destek Silindirleri
GTİP Kodu: 8482.50.00.00.00
İç Çap (d): 15 mm
Dış Çap (D): 35 mm
Toplam Genişlik (B): 18 mm
Dış Bilezik Genişliği (C): 17 mm
Kafes Malzemesi: Çelik Kafes (Masuraları Kusursuz Hizalayan Yapı)
Sızdırmazlık: PP (Çift Taraflı Sızdırmazlık Dudaklı Keçe)
Montaj Nizamı: Yoke Tipi (Çivisiz / Saplamasız / Çatallı Bağlantı)
Rulman Tipi: Yoke Tipi Palet Makarası / Destek Silindiri (Yoke Tipi Palet Makaraları Kategorisi)
Ürün Açıklaması (Detaylı Analiz)
INA NATR15-PP-A Yoke Tipi Palet Makarası Rulmanı, endüstriyel otomasyon hatlarında, doğrusal kılavuz ray yollarında, kam sürücü mekanizmalarında ve konveyör taşıma sistemlerinde doğrudan dönen bir kılavuz tekerlek olarak çalışmak üzere tasarlanmış profesyonel bir Alman güç aktarım elemanıdır. Sizin ilettiğiniz 15x35x18 mm net kumpas ölçüleri baz alınarak mühürlenen bu ünite, kalın cidarlı masif dış bileziği sayesinde doğrudan çelik kızaklar üzerinde şekil değiştirmeden, ezilmeden ve pürüzsüzce hareket eder. Entegre cıvatası olmayan "Yoke" yapısı sayesinde harici bir aks cıvatası ile bir çatal düzeneği arasına çift taraflı sabitlenerek monte edilir. Bu mimari, tek taraftan vidalanan makaraların yüksek eğilme yüklerinde cıvata kırılması yaşama riskini tamamen ortadan kaldırır ve sisteme devasa bir radyal yük taşıma kabiliyeti kazandırır. İçerisindeki çelik kafesli silindirik masura dizilimi çizgisel temas alanı yaratarak ağır radyal baskıları vadederken minimum sürtünme torkuyla yüksek hız kararlılığı sunar. Çift taraflı "PP" kauçuk sızdırmazlık keçeleri, en ince talaş tozunun, nemin ve harici kirleticilerin içeri sızmasını engellerken içerideki fabrikasyon yüksek kararlılıklı gresin ömrünü korur ve makinenizin kesintisiz çalışmasını garanti altına alır.
Teknik Avantajlar
- Boyunduruk (Yoke) Tipi Rijitlik: Harici mil ile iki taraftan desteklenen bir çatal bloğuna oturtulduğu için tek taraflı cıvataların dayanamayacağı devasa radyal momentleri ve şok darbe yüklerini kırılmadan göğüsleme kabiliyeti.
- Kalınlaştırılmış Masif Dış Bilezik Geometrisi: Doğrudan ray, kızak veya kam yolları üzerinde çalışırken yüksek basma, ezme ve şok darbelere karşı devasa yapısal mukavemet.
- Kafesli Masura Dizilimi: Tam dolu (kafessiz) modellere kıyasla çok daha düşük sürtünme katsayısı, minimum ısınma kararlılığı ve daha yüksek devir yeteneği (RPM) avantajı.
- PP Çift Dudaklı Kauçuk Sızdırmazlık: Ağır tozlu, talaşlı, nemli ve kirli işletme şartlarında rulmanın iç mekanizmasını kusursuz mühürleme ve gres sızıntısını bloke etme performansı.
Kullanım Alanları
- Doğrusal kılavuz ray yolları, kartezyen robotik transfer hatları, asansör ray yataklamaları ve eksenel kam sürücü düzenekleri.
- Yüksek baskı ve darbe uygulayan paketleme, pres besleme, ambalajlama, sac işleme ve dolum makinelerinin yönlendirici silindirleri.
- Tekstil makineleri, matbaa merdaneleri, mermer ve seramik işleme hatları, endüstriyel konveyör taşıma kasnak sistemleri.
- Radyal baskının yüksek, çivilsiz kompakt montaj pratikliğinin, kalın dış bilezik ve kauçuk keçe korumasının zorunlu olduğu tüm sanayi uygulamaları.
