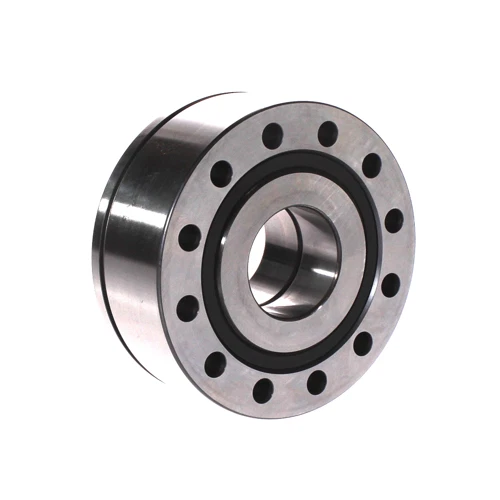

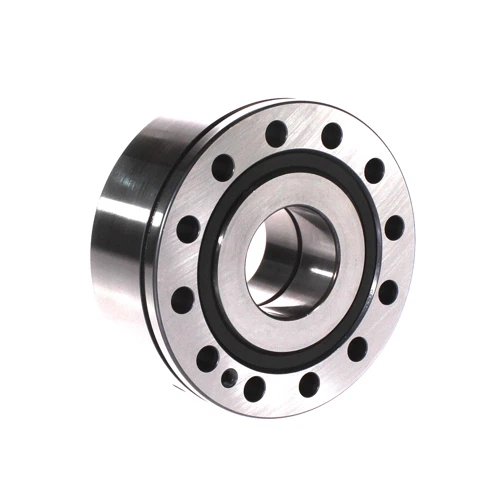

INA ZKLF40115-2RS-XL Flanşlı Hassas Vidalı Mil Destek Rulmanı | (40x115x46 mm) | Orijinal INA | Arge Rulman
Kısa Yan Açıklama (Hızlı Bakış)
Ürün: ZKLF40115-2RS-XL | (Flanşlı ve Montaj Delikli Çift Sıralı Eksenel Eğik Bilyalı Vidalı Mil Destek Rulmanı)
Marka / Menşei: INA (Almanya - Schaeffler Group)
Muadil Kodlar: FAG ZKLF40115-2RS-XL / SKF ve NSK özel flanşlı ağır hizmet CNC yataklama serileri
GTİP Kodu: 8482.10.90.00.00 (Diğer Bilyalı Rulmanlar)
Net Ölçü (İç Çap x Flanş Dış Çapı x Toplam Genişlik): | (40 x 115 x 46 mm) |
🛠️ Ürün Kodunun Teknik Anlamı (Madde Madde):
- ZKLF: INA literatüründe, dış bileziği üzerinde doğrudan şaseye veya yatağa cıvatalanabilmesi için montaj delikli bir flanş barındıran, ağır eksenel itme kuvvetlerini çift yönlü karşılayan masif çift sıralı eksenel eğik bilyalı rulman serisidir. (Hatırlatma: Deliksiz ve flanşsız olan düz modeli ZKLN serisidir.)
- 40115: Rulmanın net iç mil çapının 40 mm, cıvata delikli en dış flanş çapının ise 115 mm olduğunu mühürler.
- 2RS: Rulmanın her iki yanında, iç hassas bilya yollarını metal tozundan, çapaklardan ve harici bor yağından koruyan çelik takviyeli kauçuk sızdırmazlık keçesi bulunduğunu belgeler.
- XL (X-life): Schaeffler Group'un tescilli yüksek performans teknolojisidir. Geliştirilmiş yüzey kalitesi ve bilya geometrisi sayesinde standart serilere kıyasla daha yüksek eksenel rijitlik, hassasiyet ve katbekat uzun ömür sunar.
⚠️ Önemli Teknik Not (ZKLN Serisinden Farkı ve Ölçü Uyumu):
INA ZKLF40115-2RS-XL kodlu bu ünite, CNC tezgahlarında harici bir rulman yatak bloğu (housing) tasarlama zorunluluğunu ortadan kaldıran flanşlı özel bir ağır hizmet mimarisine sahiptir. Kumpasla ölçtüğünde iç çapı 40 mm, flanş dış çapı 115 mm ve toplam genişliği net 46 mm olarak ilettiğin değerlerle mermi gibi örtüşür. Bu rulman, dış bileziği üzerindeki cıvata delikleri sayesinde doğrudan makine gövdesine mermi gibi vidalanarak sabitlenir. 60 derecelik dik temas açısına sahip çift sıralı bilya nizamı, vidalı milin ileri-geri hızlı hareketlerindeki devasa eksenel şok yükleri sıfır boşluk (preloaded) kararlılığıyla göğüsler. CNC eksenlerindeki mikro-metrik konumlandırma doğruluğunu kusursuzca korur.
Bu ürünü paylaş
INA ZKLF40115-2RS-XL Flanşlı Hassas Vidalı Mil Destek Rulmanı | (40x115x46 mm) | Orijinal INA | Arge Rulman
Teknik Özellikler (Kumpas Verileri)
Üretici: INA (Almanya - Schaeffler Group)
Ürün Kodu: ZKLF40115-2RS-XL
Muadil Kod: FAG ZKLF40115-2RS-XL / Takım Tezgahı Ağır Hizmet Hassas Serileri
GTİP Kodu: 8482.10.90.00.00
İç Çap (d): 40 mm
Flanş Dış Çapı (D): 115 mm
Genişlik (B): 46 mm
Temas Açısı: 60° (Eksenel Eğik Bilyalı)
Sızdırmazlık: 2RS (Çift Taraflı Kauçuk Dudaklı Keçe)
Montaj Yapısı: Dış Bilezikte Entegre Cıvatalama Flanşı
Rulman Tipi: Vidalı Mil Destek Rulmanı (Vidalı Mil Destek Rulmanları Kategorisi)
Ürün Açıklaması (Detaylı Analiz)
INA ZKLF40115-2RS-XL Flanşlı Hassas Vidalı Mil Destek Rulmanı, ağır hizmet CNC takım tezgahlarında, yüksek hassasiyetli kartezyen robot eksenlerinde ve doğrusal konumlama sürücülerinde vidalı millerin (ball screw) yataklanması amacıyla özel olarak geliştirilmiş profesyonel bir Alman mühendislik harikasıdır. Sizin e-ticaret sitenizin formatına uygun olarak 40x115x46 mm net ölçü mimarisiyle hazırlanan bu parça, flanşlı yapısı sayesinde ekstra yatak yuvası maliyetlerini ortadan kaldırarak doğrudan makine şasesine vidalanma konforu sunar. Çift sıralı bilyalı iç tasarımı ve 60 derecelik yüksek temas açısı, eksenel yönden gelen ağır itme ve çekme kuvvetlerini kusursuzca kompanse eder. "X-life (XL)" yüzey teknolojisi iç sürtünmeyi minimize ederek yüksek devirlerde dahi ısınmayı bloke eder ve tezgahın işleme kararlılığını korur. Çift taraflı "2RS" kauçuk keçeleri, ince taşlama tozları ile bor yağının rulmanın kalbine ulaşmasını tamamen engelleyerek kesintisiz bir çalışma ömrü sunar.
Teknik Avantajlar
- Entegre Flanşlı Montaj Kolaylığı: Dış bilezik üzerindeki fabrikasyon cıvata delikleri sayesinde harici rulman bloğuna ihtiyaç duymadan doğrudan şaseye mermi gibi sabitlenme konforu.
- X-life (XL) Üstün Hassasiyet Sınıfı: Optimize edilmiş bilya geometrisi ile maksimum eksenel yük taşıma kapasitesi, sıfır oynamalı (preloaded) kilitlenme ve minimum sürtünme torku.
- 60 Derece Çift Yönlü Eksenel Rijitlik: Vidalı milin hızlı ileri-geri besleme hatlarında eksenel boşluğu (backlash) tamamen sıfırlayan masif yataklama gücü.
- 2RS Koruyucu Keçe Nizamı: Çelik takviyeli kauçuk yapısıyla bor yağı, soğutma sıvıları ve metal çapaklarının rulman içine girmesini %100 bloke etme performansı.
Kullanım Alanları
- Ağır yük binen CNC torna, freze, işleme merkezleri (VMC/HMC), CNC taşlama tezgahları ve flanşlı montaj istenen vidalı mil eksenleri.
- Yüksek konumlandırma doğruluğu aranan endüstriyel robotik kollar, kartezyen otomasyon sistemleri ve lineer aktüatör mekanizmaları.
- Hassas matbaa merdaneleri, kağıt işleme silindirleri ve yüksek eksenel yük barındıran takım tezgahı sürücü hatları.
- Eksenel rijitliğin zirvede istendiği, kompakt flanşlı montajın ve kauçuk keçe korumasının zorunlu olduğu tüm ağır sanayi tasarımları.
