INA ZKLF3590-2Z-XL Flanşlı Hassas Vidalı Mil Destek Rulmanı | (35x90x34 mm) | Orijinal INA | Arge Rulman
Kısa Yan Açıklama (Hızlı Bakış)

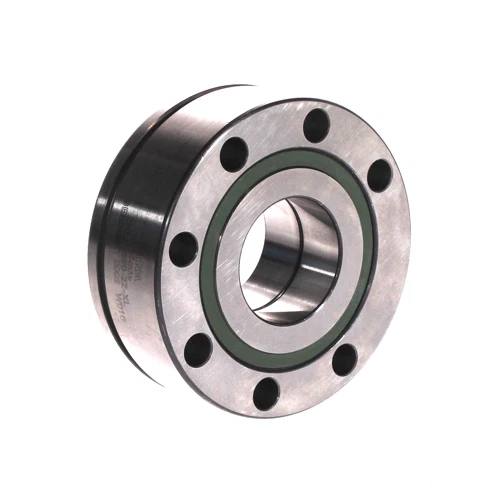

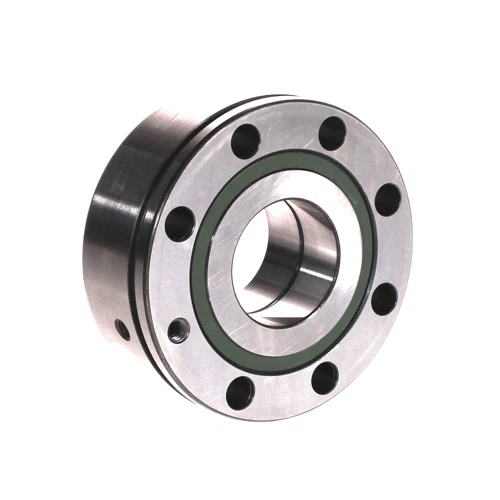

Ürün: ZKLF3590-2Z-XL | (Flanşlı ve Montaj Delikli Çift Sıralı Eksenel Eğik Bilyalı Vidalı Mil Destek Rulmanı)
Marka / Menşei: INA (Almanya - Schaeffler Group)
Muadil Kodlar: FAG ZKLF3590-2Z-XL / SKF ve NSK yüksek devirli flanşlı CNC merdaneli yataklama serileri
GTİP Kodu: 8482.10.90.00.00 (Diğer Bilyalı Rulmanlar)
Net Ölçü (İç Çap x Flanş Dış Çapı x Toplam Genişlik): | (35 x 90 x 34 mm) |
🛠️ Ürün Kodunun Teknik Anlamı (Madde Madde):
- ZKLF: INA literatüründe, dış bileziği üzerinde doğrudan şaseye veya yatağa cıvatalanabilmesi için montaj delikli bir flanş barındıran, ağır eksenel itme kuvvetlerini çift yönlü karşılayan masif çift sıralı eksenel eğik bilyalı rulman serisidir. (Hatırlatma: Deliksiz ve flanşsız olan düz modeli ZKLN serisidir.)
- 3590: Rulmanın net iç mil çapının 35 mm, cıvata delikli en dış flanş çapının ise 90 mm olduğunu mühürler.
- 2Z: Rulmanın her iki yanında, iç hassas bilya yollarını metal tozundan ve büyük çapaklardan koruyan, temassız yapısı sayesinde yüksek devirlerde sürtünmesiz dönme konforu sağlayan çift taraflı metal sızdırmazlık kapakları (shields) bulunduğunu belgeler. (Hatırlatma: Kauçuk kapaklı olan modeli 2RS serisidir.)
- XL (X-life): Schaeffler Group'un tescilli yüksek performans mühürüdür. Geliştirilmiş yüzey kalitesi ve bilya geometrisi sayesinde standart serilere oranla daha yüksek rijitlik, hassasiyet ve katbekat uzun ömür sunar.
⚠️ Önemli Teknik Not (2RS Serisinden Farkı ve Ölçü Uyumu):
INA ZKLF3590-2Z-XL kodlu bu ünite, takım tezgahlarının ve yüksek devirli CNC eksenlerinin en kritik hız ve hassasiyet elemanıdır. Kumpasla ölçtüğünde iç çapı 35 mm, flanş dış çapı 90 mm ve toplam genişliği net 34 mm olarak ilettiğin değerlerle mermi gibi örtüşür. Bu üründeki "2Z" metal kapak teknolojisi, kauçuk kapaklı (2RS) modellere kıyasla rulman üzerinde ekstra sürtünme torku yaratmaz; bu sayede yüksek devirli vidalı mil hatlarında rulmanın ısınmasını tamamen engeller. Dış bileziği üzerindeki cıvata delikleri sayesinde doğrudan makine gövdesine mermi gibi vidalanarak sabitlenir. 60 derecelik dik temas açısına sahip çift sıralı bilya nizamı, vidalı milin ileri-geri hızlı hareketlerindeki devasa eksenel şok yükleri sıfır boşluk (preloaded) kararlılığıyla göğüsler. CNC eksenlerindeki mikro-metrik konumlandırma doğruluğunu kusursuzca korur.
Bu ürünü paylaş
INA ZKLF3590-2Z-XL Flanşlı Hassas Vidalı Mil Destek Rulmanı | (35x90x34 mm) | Orijinal INA | Arge Rulman
Teknik Özellikler (Kumpas Verileri)
Üretici: INA (Almanya - Schaeffler Group)
Ürün Kodu: ZKLF3590-2Z-XL
Muadil Kod: FAG ZKLF3590-2Z-XL / Yüksek Hızlı Takım Tezgahı Hassas Serileri
GTİP Kodu: 8482.10.90.00.00
İç Çap (d): 35 mm
Flanş Dış Çapı (D): 90 mm
Genişlik (B): 34 mm
Temas Açısı: 60° (Eksenel Eğik Bilyalı)
Sızdırmazlık: 2Z (Çift Taraflı Metal Toz Kapağı)
Montaj Yapısı: Dış Bilezikte Entegre Cıvatalama Flanşı
Rulman Tipi: Vidalı Mil Destek Rulmanı (Vidalı Mil Destek Rulmanları Kategorisi)
Ürün Açıklaması (Detaylı Analiz)
INA ZKLF3590-2Z-XL Flanşlı Hassas Vidalı Mil Destek Rulmanı, yüksek hızlı CNC takım tezgahlarında, yüksek dinamizm içeren konumlandırma sürücülerinde ve yüksek kararlılık aranan lineer hareket mekanizmalarında vidalı millerin (ball screw) yataklanması amacıyla özel olarak geliştirilmiş profesyonel bir Alman mühendislik harikasıdır. Sizin e-ticaret sitenizin formatına uygun olarak 35x90x34 mm net ölçü mimarisiyle hazırlanan bu parça, flanşlı yapısı sayesinde ekstra yatak yuvası maliyetlerini ortadan kaldırarak doğrudan makine şasesine vidalanma konforu sunar. Çift sıralı bilyalı iç tasarımı ve 60 derecelik yüksek temas açısı, eksenel yönden gelen ağır itme ve çekme kuvvetlerini kusursuzca kompanse eder. "X-life (XL)" üretim teknolojisi ve "2Z" temassız metal kapak nizamı sürtünme katsayısını en alt düzeye indirerek yüksek hızlarda dahi ısınmayı tamamen bloke eder ve tezgah hassasiyetinin mikro-metrik düzeyde stabil kalmasını sağlar.
Teknik Avantajlar
- 2Z Metal Kapak Teknolojisi: Kauçuk keçelere kıyasla temassız yapısı sayesinde ekstra dönüş direnci yaratmayan, yüksek devirli ve yüksek hızlı vidalı mil eksenlerinde ısınmayı sıfırlayan tasarım.
- Entegre Flanşlı Montaj Kolaylığı: Dış bilezik üzerindeki fabrikasyon cıvata delikleri sayesinde harici rulman bloğuna ihtiyaç duymadan doğrudan şaseye mermi gibi sabitlenme konforu.
- X-life (XL) Üstün Hassasiyet Sınıfı: Optimize edilmiş bilya geometrisi ile maksimum eksenel yük taşıma kapasitesi, sıfır oynamalı (preloaded) kilitlenme ve minimum sürtünme torku.
- 60 Derece Çift Yönlü Eksenel Rijitlik: Vidalı milin hızlı ileri-geri besleme hatlarında eksenel boşluğu (backlash) tamamen sıfırlayan masif yataklama gücü.
Kullanım Alanları
- CNC torna, freze, işleme merkezleri (VMC/HMC), CNC taşlama tezgahları ve yüksek devirli/flanşlı montaj istenen vidalı mil eksenleri.
- Yüksek hız ve konumlandırma doğruluğu aranan endüstriyel robotik kollar, kartezyen otomasyon sistemleri ve lineer aktüatör mekanizmaları.
- Hassas yüksek hızlı matbaa merdaneleri, kağıt işleme silindirleri ve yüksek eksenel yük barındıran takım tezgahı sürücü hatları.
- Isınma kararlılığının kritik olduğu, kompakt flanşlı montajın ve metal kapak korumasının zorunlu olduğu tüm yüksek devirli tasarımlar.
