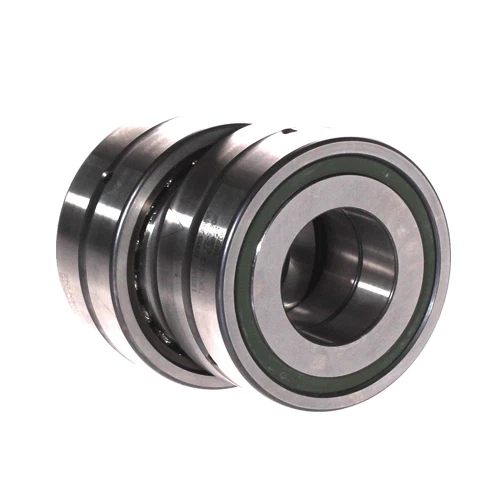

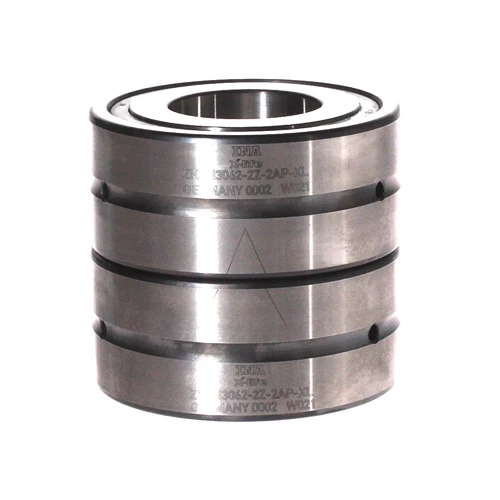

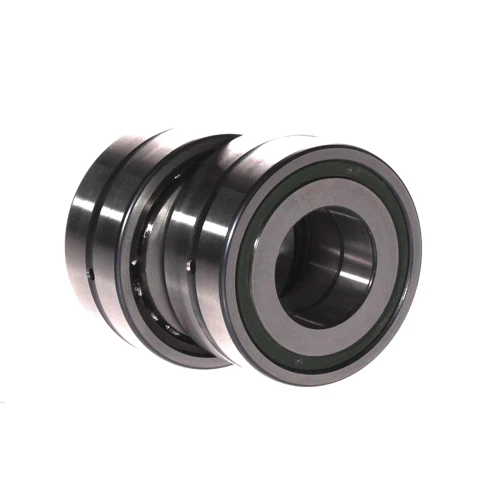

INA ZKLF3590-2Z-2AP-XL Eşleştirilmiş Flanşlı Hassas Vidalı Mil Destek Rulmanı | (35x90x68 mm) | Orijinal INA | Arge Rulman
Kısa Yan Açıklama (Hızlı Bakış)
Ürün: ZKLF3590-2Z-2AP-XL | (Flanşlı ve Montaj Delikli / İki Adet Fabrikasyon Eşleştirilmiş Metal Kapaklı Çift Sıralı Eksenel Eğik Bilyalı Vidalı Mil Destek Rulman Seti)
Marka / Menşei: INA (Almanya - Schaeffler Group)
Muadil Kodlar: FAG ZKLF3590-2Z-2AP-XL / SKF ve NSK yüksek devirli flanşlı CNC ikili set yataklamaları
GTİP Kodu: 8482.10.90.00.00 (Diğer Bilyalı Rulmanlar)
Net Ölçü (İç Çap x Flanş Dış Çapı x Toplam Set Genişliği): | (35 x 90 x 68 mm) |
🛠️ Ürün Kodunun Teknik Anlamı (Madde Madde):
- ZKLF: INA literatüründe, dış bileziği üzerinde doğrudan şaseye cıvatalanabilmesi için montaj delikli bir flanş barındıran, ağır eksenel itme kuvvetlerini çift yönlü karşılayan masif çift sıralı eksenel eğik bilyalı rulman serisidir.
- 3590: Rulmanın net iç mil çapının 35 mm, cıvata delikli en dış flanş çapının ise 90 mm olduğunu mühürler.
- 2Z: Rulmanın her iki yanında, iç hassas bilya yollarını tozdan ve büyük çapaklardan koruyan, temassız yapısı sayesinde yüksek devirlerde ekstra sürtünme ısısı yaratmayan çift taraflı metal kapaklar (shields) bulunduğunu belgeler. (Hatırlatma: Kauçuk kapaklı olan modeli 2RS serisidir.)
- 2AP (Eşleştirilmiş Takım Sihri): Bu rulmanın en kritik özelliğidir. Ürünün kutusundan, fabrikada birbiriyle mikro-metrik olarak tam uyumlu ve eşleştirilmiş olarak üretilmiş 2 adet (çift) flanşlı rulman çıkar. Rijitliği ve yük taşıma gücünü ikiye katlamak için yan yana monte edilirler.
- XL (X-life): Schaeffler Group'un tescilli yüksek performans mühürüdür. Geliştirilmiş yüzey kalitesi sayesinde standart serilere oranla daha yüksek rijitlik, hassasiyet und katbekat uzun ömür sunar.
⚠️ Önemli Teknik Not (2RS Serisinden Farkı ve Ölçü Uyumu):
INA ZKLF3590-2Z-2AP-XL kodlu bu ünite, yüksek hızlı CNC tezgahlarının ve yüksek devirli vidalı mil eksenlerinin zirve flanşlı mukavemet elemanıdır. Kumpasla ölçüldüğünde iç çapı 35 mm, flanş dış çapı 90 mm ve iki flanşlı rulmanın yan yana toplam set genişliği net 68 mm (tek bir rulman genişliği 34 mm'dir) olarak katalog standartlarıyla tam uyum sağlar. Bu üründeki "2Z" metal kapak teknolojisi, kauçuk kapaklı (2RS) modellere kıyasla rulman üzerinde ekstra sürtünme torku yaratmaz; bu sayede yüksek hızlı vidalı mil hatlarında rulmanın ısınmasını tamamen engeller. "2AP" takısı ise, iki adet çift sıralı flanşlı rulmanın fabrikada aynı hassas taşlama bandından çıkarak birbiriyle eşlendiğini doğrular. 60 derecelik özel temas açısına sahip bu ikili kombinasyon, yüksek hızlarda dahi devasa eksenel şok yükleri sıfır boşluk (preloaded) kararlılığıyla göğüsler ve CNC tezgahının işleme hassasiyetini mermi gibi korur.
Bu ürünü paylaş
INA ZKLF3590-2Z-2AP-XL Eşleştirilmiş Flanşlı Hassas Vidalı Mil Destek Rulmanı | (35x90x68 mm) | Orijinal INA | Arge Rulman
Teknik Özellikler (Kumpas Verileri)
Üretici: INA (Almanya - Schaeffler Group)
Ürün Kodu: ZKLF3590-2Z-2AP-XL
Muadil Kod: FAG ZKLF3590-2Z-2AP-XL / Yüksek Hızlı İkili Eşleştirilmiş Flanşlı CNC Milleri
GTİP Kodu: 8482.10.90.00.00
İç Çap (d): 35 mm
Flanş Dış Çapı (D): 90 mm
Toplam Set Genişliği (B_g): 68 mm (Yan yana iki adet 34 mm rulman)
Temas Açısı: 60° (Eksenel Eğik Bilyalı)
Sızdırmazlık: 2Z (Çift Taraflı Metal Toz Kapağı)
Montaj Yapısı: Dış Bilezikte Entegre Cıvatalama Flanşı
Set Yapısı: 2AP (Fabrikasyon Eşleştirilmiş İkili Takım)
Rulman Tipi: Vidalı Mil Destek Rulmanı (Vidalı Mil Destek Rulmanları Kategorisi)
Ürün Açıklaması (Detaylı Analiz)
INA ZKLF3590-2Z-2AP-XL Eşleştirilmiş Flanşlı Hassas Vidalı Mil Destek Rulmanı, yüksek hızlı CNC takım tezgahlarında, yüksek dinamizm içeren konumlandırma sürücülerinde ve yüksek kararlılık aranan lineer hareket mekanizmalarında vidalı millerin (ball screw) yataklanması amacıyla özel olarak geliştirilmiş profesyonel bir Alman güç aktarım ünitesidir. 35x90x68 mm net ölçü mimarisine sahip bu ünite, fabrikada özel olarak eşleştirilmiş "2AP" ikili flanşlı set yapısı sayesinde harici rulman bloğuna ihtiyaç duymadan doğrudan şaseye cıvatalanma konforu sunar. 60 derecelik dik temas açısına sahip iki adet rulmanın yan yana kombinasyonu, vidalı milin dönüş esnasında maruz kaldığı ağır çift yönlü eksenel itme ve darbe kuvvetlerini tamamen sönümler. "X-life (XL)" üretim teknolojisi ve "2Z" temassız metal kapak nizamı sürtünme katsayısını en alt düzeye indirerek yüksek hızlarda dahi ısınmayı tamamen bloke eder ve tezgah hassasiyetinin mikro-metrik düzeyde stabil kalmasını sağlar.
Teknik Avantajlar
- 2Z Metal Kapak Teknolojisi: Kauçuk keçelere kıyasla temassız yapısı sayesinde ekstra dönüş direnci yaratmayan, yüksek devirli ve yüksek hızlı vidalı mil eksenlerinde ısınmayı sıfırlayan tasarım.
- 2AP Fabrikasyon İkili Eşleştirme: Yan yana montajda yüku %50-%50 tam eşit dağıtan, eksenel kaçıklık ve kasıntı riskini tamamen sıfırlayan hassas taşlanmış eş takım konforu.
- Entegre Flanşlı Montaj Kolaylığı: Dış bilezik üzerindeki fabrikasyon cıvata delikleri sayesinde ekstra yatak yuvası maliyetlerini ortadan kaldırarak doğrudan şaseye mermi gibi sabitlenme rijitliği.
- 60 Derece Çift Yönlü Devasa Rijitlik: İki adet çift sıralı flanşlı rulmanın birleşik gücüyle vidalı milin hızlı hareket hatlarında eksenel boşluğu (backlash) tamamen sıfırlayan masif yataklama gücü.
Kullanım Alanları
- Yüksek devirli CNC torna, freze, işleme merkezleri (VMC/HMC), CNC taşlama tezgahları ve flanşlı ikili montaj istenen vidalı mil eksenleri.
- Yüksek hız, konumlandırma doğruluğu aranan endüstriyel robotik kollar, kartezyen otomasyon sistemleri ve lineer aktüatör hatları.
- Hassas yüksek hızlı matbaa makineleri, kağıt işleme silindirleri ve yüksek eksenel yük barındıran endyüstriyel ağır sürücü eksenleri.
- Isınma kararlılığının kritik olduğu, kompakt flanşlı montajın, iki rulmanlı yüksek kararlılığın ve metal kapak korumasının zorunlu olduğu tüm yüksek devirli tasarımlar.
