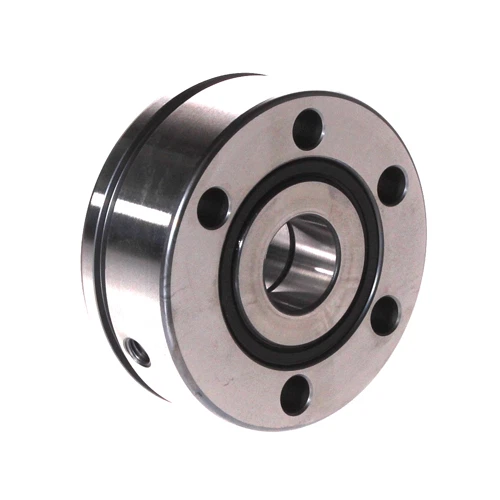

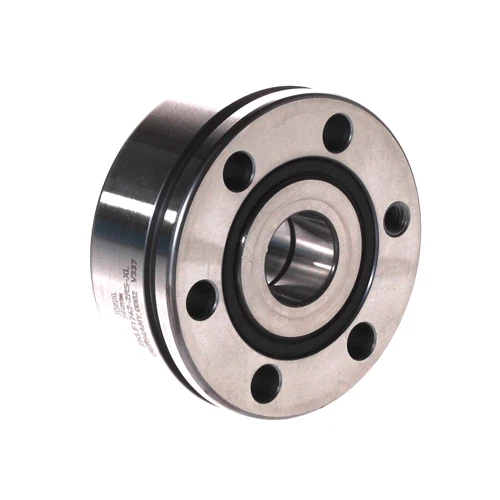

INA ZKLF1762-2RS-XL Flanşlı Hassas Vidalı Mil Destek Rulmanı | (17x62x25 mm) | Orijinal INA | Arge Rulman
Kısa Yan Açıklama (Hızlı Bakış)
Ürün: ZKLF1762-2RS-XL | (Flanşlı ve Montaj Delikli Çift Sıralı Eksenel Eğik Bilyalı Vidalı Mil Destek Rulmanı)
Marka / Menşei: INA (Almanya - Schaeffler Group)
Muadil Kodlar: FAG ZKLF1762-2RS-XL / SKF ve NSK özel flanşlı CNC merdaneli yataklama serileri
GTİP Kodu: 8482.10.90.00.00 (Diğer Bilyalı Rulmanlar)
Net Ölçü (İç Çap x Flanş Dış Çapı x Toplam Genişlik): | (17 x 62 x 25 mm) |
🛠️ Ürün Kodunun Teknik Anlamı (Madde Madde):
- ZKLF: INA literatüründe, dış bileziği üzerinde doğrudan şaseye veya yatağa cıvatalanabilmesi için montaj delikli bir flanş barındıran, ağır eksenel itme kuvvetlerini çift yönlü karşılayan masif çift sıralı eksenel eğik bilyalı rulman serisidir. (Hatırlatma: Deliksiz ve flanşsız olan düz modeli ZKLN serisidir.)
- 1762: Rulmanın net iç mil çapının 17 mm, cıvata delikli en dış flanş çapının ise 62 mm olduğunu mühürler.
- 2RS: Rulmanın her iki yanında, iç hassas bilya yollarını metal tozundan, çapaklardan ve harici bor yağından koruyan çelik takviyeli kauçuk sızdırmazlık keçesi bulunduğunu belgeler.
- XL (X-life): Schaeffler Group'un tescilli yüksek performans teknolojisidir. Geliştirilmiş yüzey kalitesi ve bilya geometrisi sayesinde standart serilere kıyasla daha yüksek eksenel rijitlik, hassasiyet ve katbekat uzun ömür sunar.
⚠️ Önemli Teknik Not (ZKLN Serisinden Farkı och Ölçü Uyumu):
INA ZKLF1762-2RS-XL kodlu bu ünite, CNC tezgahlarında harici bir rulman yatak bloğu (housing) tasarlama zorunluluğunu ortadan kaldıran flanşlı özel bir mimariye sahiptir. Kumpasla ölçtüğünde iç çapı 17 mm, flanş dış çapı 62 mm ve toplam genişliği net 25 mm olarak verdiğin değerlerle mermi gibi örtüşür. Bu rulman, dış bileziği üzerindeki cıvata delikleri sayesinde doğrudan makine gövdesine mermi gibi vidalanarak sabitlenir. 60 derecelik dik temas açısına sahip çift sıralı bilya nizamı, vidalı milin ileri-geri hızlı hareketlerindeki devasa eksenel şok yükleri sıfır boşluk (preloaded) kararlılığıyla göğüsler. CNC eksenlerindeki mikro-metrik konumlandırma doğruluğunu kusursuzca korur.
Bu ürünü paylaş
INA ZKLF1762-2RS-XL Flanşlı Hassas Vidalı Mil Destek Rulmanı | (17x62x25 mm) | Orijinal INA | Arge Rulman
Teknik Özellikler (Kumpas Verileri)
Üretici: INA (Almanya - Schaeffler Group)
Ürün Kodu: ZKLF1762-2RS-XL
Muadil Kod: FAG ZKLF1762-2RS-XL / Takım Tezgahı Hassas Serileri
GTİP Kodu: 8482.10.90.00.00
İç Çap (d): 17 mm
Flanş Dış Çapı (D): 62 mm
Genişlik (B): 25 mm
Temas Açısı: 60° (Eksenel Eğik Bilyalı)
Sızdırmazlık: 2RS (Çift Taraflı Kauçuk Dudaklı Keçe)
Montaj Yapısı: Dış Bilezikte Entegre Cıvatalama Flanşı
Rulman Tipi: Vidalı Mil Destek Rulmanı (Vidalı Mil Destek Rulmanları Kategorisi)
Ürün Açıklaması (Detaylı Analiz)
INA ZKLF1762-2RS-XL Flanşlı Hassas Vidalı Mil Destek Rulmanı, CNC takım tezgahlarında, yüksek hassasiyetli kartezyen robot eksenlerinde ve doğrusal konumlama sürücülerinde vidalı millerin (ball screw) yataklanması amacıyla özel olarak geliştirilmiş profesyonel bir Alman mühendislik harikasıdır. Sizin e-ticaret sitenizin formatına uygun olarak 17x62x25 mm net ölçü mimarisiyle hazırlanan bu parça, flanşlı yapısı sayesinde ekstra yatak yuvası maliyetlerini ortadan kaldırarak doğrudan makine şasesine vidalanma konforu sunar. Çift sıralı bilyalı iç tasarımı ve 60 derecelik yüksek temas açısı, eksenel yönden gelen ağır itme ve çekme kuvvetlerini kusursuzca kompanse eder. "X-life (XL)" yüzey teknolojisi iç sürtünmeyi minimize ederek yüksek devirlerde dahi ısınmayı bloke eder ve tezgahın işleme kararlılığını korur. Çift taraflı "2RS" kauçuk keçeleri, ince taşlama tozları ile bor yağının rulmanın kalbine ulaşmasını tamamen engelleyerek kesintisiz bir çalışma ömrü sunar.
Teknik Avantajlar
- Entegre Flanşlı Montaj Kolaylığı: Dış bilezik üzerindeki fabrikasyon cıvata delikleri sayesinde harici rulman bloğuna ihtiyaç duymadan doğrudan şaseye mermi gibi sabitlenme konforu.
- X-life (XL) Üstün Hassasiyet Sınıfı: Optimize edilmiş bilya geometrisi ile maksimum eksenel yük taşıma kapasitesi, sıfır oynamalı (preloaded) kilitlenme ve minimum sürtünme torku.
- 60 Derece Çift Yönlü Eksenel Rijitlik: Vidalı milin hızlı ileri-geri besleme hatlarında eksenel boşluğu (backlash) tamamen sıfırlayan masif yataklama gücü.
- 2RS Koruyucu Keçe Nizamı: Çelik takviyeli kauçuk yapısıyla bor yağı, soğutma sıvıları ve metal çapaklarının rulman içine girmesini %100 bloke etme performansı.
Kullanım Alanları
- CNC torna, freze, işleme merkezleri (VMC/HMC), CNC taşlama tezgahları ve flanşlı montaj istenen vidalı mil eksenleri.
- Yüksek konumlandırma doğruluğu aranan endüstriyel robotik kollar, kartezyen otomasyon sistemleri og lineer aktüatör mekanizmaları.
- Hassas matbaa merdaneleri, kağıt işleme silindirleri ve yüksek eksenel yük barındıran takım tezgahı sürücü hatları.
- Eksenel rijitliğin zirvede istendiği, kompakt flanşlı montajın ve kauçuk keçe korumasının zorunlu olduğu tüm ağır sanayi tasarımları.
