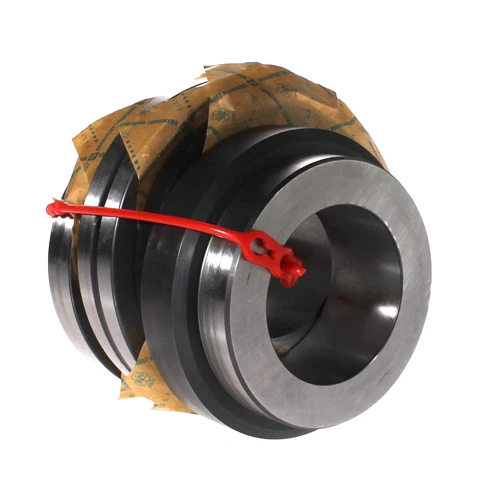

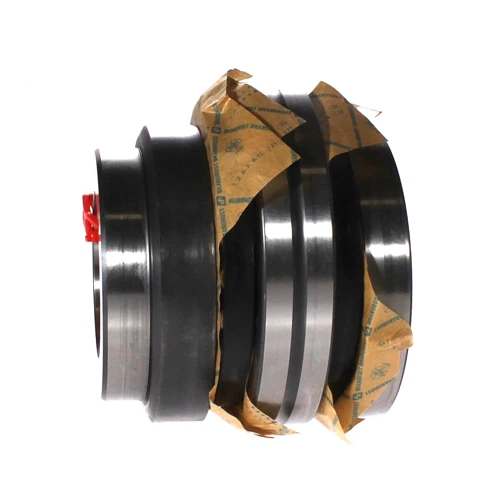

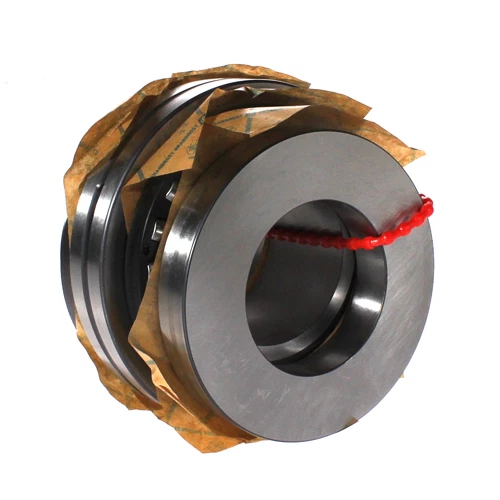

INA ZARN70130-L-TV-A Hassas Kombine Vidalı Mil Destek Rulmanı | (70x130x103 mm) | Orijinal INA | Arge Rulman
Kısa Yan Açıklama (Hızlı Bakış)
Ürün: ZARN70130-L-TV-A | (Kombine İğneli ve Çift Yönlü Eksenel Silindirik Masuralı Vidalı Mil Destek Rulmanı / CNC Eksen Ünitesi)
Marka / Menşei: INA (Almanya - Schaeffler Group)
Muadil Kodlar: FAG ZARN70130-L-TV-A / SKF, NSK ve NTN yüksek rijitlikli takım tezgahı kombine masuralı serileri
GTİP Kodu: 8482.40.00.00.00 (İğneli Rulmanlar)
Net Ölçü (İç Çap x Dış Çap x Toplam Genişlik): | (70 x 130 x 103 mm) |
🛠️ Ürün Kodunun Teknik Anlamı (Madde Madde):
- ZARN: Radyal yükler için iğneli masura (needle roller), eksenel yönlerdeki devasa itme kuvvetleri içinse silindirik masura (cylindrical roller) dizilimini tek gövdede birleştiren en üst seviye rijitliğe sahip kombine vidalı mil destek rulmanı serisidir.
- 70130: Rulmanın net iç mil çapının 70 mm, en dış yuva çapının ise 130 mm olduğunu mühürler.
- L: İç bileziğin (inner ring) vidalı mil montaj nizamına ve eksenel sıkıştırma torkuna göre uzatılmış / geniş seriye (long/extended version) ait olduğunu tanımlar.
- TV: Rulmanın masura kafeslerinin korozyona, kimyasallara ve aşınmaya tam direnç gösteren cam elyaf takviyeli Poliamid (Termoplastik) malzemeden imal edildiğini belgeler.
- A: Ürünün optimize edilmiş yüksek yük taşıma kapasitesine, geliştirilmiş iç geometriye ve sıfır hata tolerans standartlarına sahip olduğunu belgeler.
⚠️ Önemli Teknik Not (ZKLN Bilyalı Serisinden Farkı ve Ölçü Uyumu):
INA ZARN70130-L-TV-A kodlu bu ünite, bilyalı modellere (ZKLN/ZKLF) kıyasla katbekat daha yüksek yük taşıma ve eğilme direnci sunan masuralı bir zirve mühendislik harikasıdır. Kumpasla ölçtüğünde iç çapı 70 mm, dış çapı 130 mm ve uzatılmış iç bilezik nizamı dahil toplam genişliği net 103 mm olarak katalog standartlarıyla mermi gibi örtüşür. Bilyalı rulmanlar nokta temasıyla çalışırken, bu ZARN serisindeki iğneli ve silindirik masuralar çizgisel temas kurar; bu sayece en ağır CNC işleme şokları altında dahi mikro düzeyde bile esneme yapmayarak bükülmeleri önler. "L" geniş iç bilezik tasarımı, mil üzerinde mükemmel bir eksenel sıkıştırma rijitliği sağlayarak eksenel oynamayı (backlash) tamamen sıfırlayan yapısıyla takım tezgahının işleme doğruluğunu en üst düzeyde korur.
Bu ürünü paylaş
INA ZARN70130-L-TV-A Hassas Kombine Vidalı Mil Destek Rulmanı | (70x130x103 mm) | Orijinal INA | Arge Rulman
Teknik Özellikler (Kumpas Verileri)
Üretici: INA (Almanya - Schaeffler Group)
Ürün Kodu: ZARN70130-L-TV-A
Muadil Kod: FAG ZARN70130-L-TV-A / CNC Eksen Ağır Hizmet Serileri
GTİP Kodu: 8482.40.00.00.00
İç Çap (d): 70 mm
Dış Çap (D): 130 mm
Toplam Genişlik (B): 103 mm
Kafes Malzemesi: TV (Cam Elyaf Takviyeli Poliamid / Plastik)
İç Tasarım Yapısı: Kombine İğneli ve Çift Yönlü Eksenel Masuralı
Rulman Tipi: Hassas Kombine Rulman (Vidalı Mil Destek Rulmanları Kategorisi)
Ürün Açıklaması (Detaylı Analiz)
INA ZARN70130-L-TV-A Hassas Kombine Vidalı Mil Destek Rulmanı, ağır sanayi CNC takım tezgahlarında, yüksek tonajlı konumlama sürücülerinde ve sıfır esneme toleransı aranan hassas mekanik eksenlerde vidalı millerin (ball screw) yataklanması amacıyla özel olarak geliştirilmiş profesyonel bir Alman güç aktarım ünitesidir. 70x130x103 mm net ölçü mimarisine sahip bu parça, radyal iğneli rulman ile çift yönlü eksenel silindirik masuralı rulmanın hibrit entegrasyonu sayesinde doğrudan rulman yatak bloklarına sıfır boşluk toleransı ile oturur. Çizgisel temas alanına sahip masuralı yapısı, vidalı milin hızlı hareketlerde ve ağır pasolarda maruz kaldığı çift yönlü eksenel şok ve itme kuvvetlerini tamamen sönümler. "TV" poliamid kafes yapısı rulmanın iç ağırlığını azaltıp serbest dönüş kabiliyetini artırırken sürtünme kaynaklı ısınmayı tamamen bloke eder bitirir ve tezgah hassasiyetinin mikro-metrik düzeyde stabil kalmasını sağlar. Kod sonundaki "A" takısı ürünün iç geometrisinin ve yük taşıma kapasitesinin en üst düzey mühendislik revizyonuyla optimize edildiğini mühürler.
Teknik Avantajlar
- A Tipi Optimize Geometri: Geliştirilmiş iç bilyalı ve masuralı yuvarlanma yolları sayesinde ulaşılan en yüksek dinamik yük taşıma kararlılığı ve maksimum devir performansı.
- Deha Seviyesi Kombine Yapı: Aynı gövdede radyal yükler için iğneli, çift yönlü eksenel yükler için silindirik masura dizilimi barındırarak bilyalı modellere kıyasla devasa rijitlik avantajı.
- "L" Uzatılmış İç Bilezik Kararlılığı: Vidalı mil mili üzerinde hassas somunla sıkıştırma anında maksimum eksenel kilitlenme gücü sağlayan ve eksenel oynamayı tamamen sıfırlayan tasarım.
- Poliamid (TV) Kafes Avantajı: Temassız ve hafif yapısı sayesinde yüksek devirlerde sürtünme direncini düşüren, ısınmayı engelleyen ve gres kararlılığını koruyan poliamid kafes teknolojisi.
Kullanım Alanları
- Ağır pasolu büyük ölçekli CNC torna, freze, işleme merkezleri (VMC/HMC), CNC portal frezeler ve yüksek mukavemet istenen vidalı mil eksenleri.
- Maksimum rijitlik ve sıfır boşluk aranan endüstriyel robotik kollar, kartezyen otomasyon sistemleri ve hassas lineer aktüatör hatları.
- Hassas ağır hizmet matbaa makineleri, kağıt işleme silindirleri ve yüksek eksenel yük barındıran takım tezgahı sürücü hatları.
- Eksenel bükülme direncinin zirvede istendiği, masuralı yüksek yük kararlılığının ve minimum alan kaplamasının zorunlu olduğu tüm ağır sanayi tasarımları.
