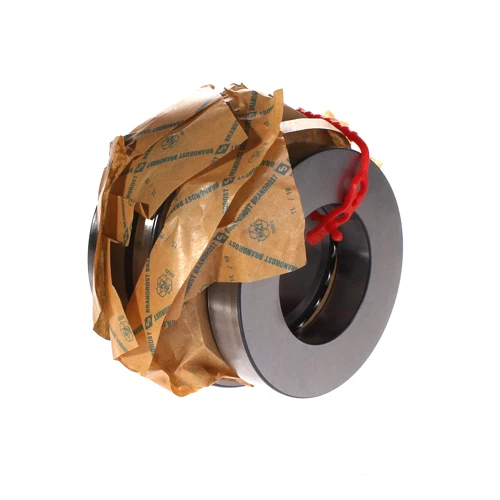

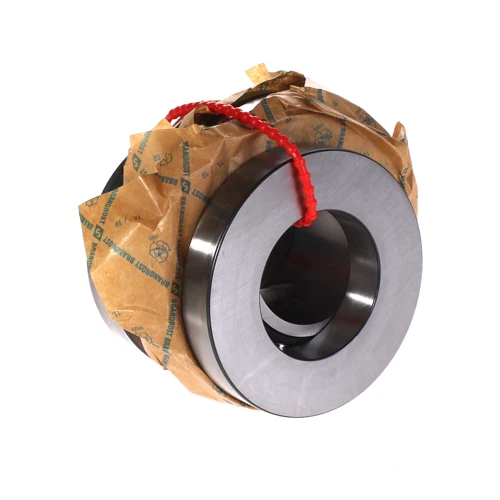

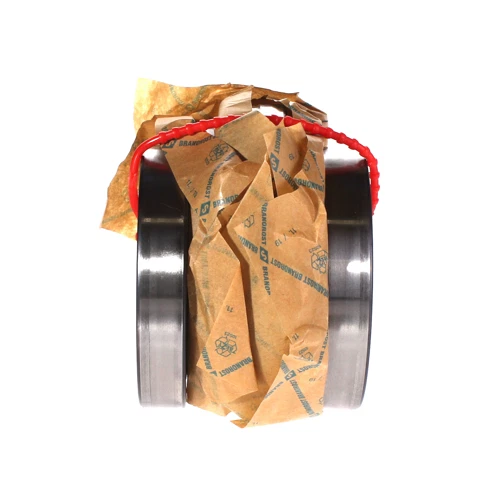

INA ZARN55115-TV-A Hassas Kombine Vidalı Mil Destek Rulmanı | (55x115x82 mm) | Orijinal INA | Arge Rulman
Kısa Yan Açıklama (Hızlı Bakış)
Ürün: ZARN55115-TV-A | (Kombine İğneli ve Çift Yönlü Eksenel Silindirik Masuralı Vidalı Mil Destek Rulmanı / CNC Eksen Ünitesi)
Marka / Menşei: INA (Almanya - Schaeffler Group)
Muadil Kodlar: FAG ZARN55115-TV-A / SKF, NSK ve NTN yüksek rijitlikli takım tezgahı kombine masuralı serileri
GTİP Kodu: 8482.40.00.00.00 (İğneli Rulmanlar)
Net Ölçü (İç Çap x Dış Çap x Toplam Genişlik): | (55 x 115 x 82 mm) |
🛠️ Ürün Kodunun Teknik Anlamı (Madde Madde):
- ZARN: Radyal yükler için iğneli masura (needle roller), eksenel yönlerdeki devasa itme kuvvetleri içinse silindirik masura (cylindrical roller) dizilimini tek gövdede birleştiren en üst seviye rijitliğe sahip kombine vidalı mil destek rulmanı serisidir.
- 55115: Rulmanın net iç mil çapının 55 mm, en dış yuva çapının ise 115 mm olduğunu mühürler.
- TV: Rulmanın masura kafeslerinin korozyona, kimyasallara ve aşınmaya tam direnç gösteren cam elyaf takviyeli Poliamid (Termoplastik) malzemeden imal edildiğini belgeler.
- A: Ürünün optimize edilmiş yüksek yük taşıma kapasitesine, geliştirilmiş iç geometriye ve sıfır hata tolerans standartlarına sahip olduğunu belgeler.
⚠️ Önemli Teknik Not (L Serisinden Farkı ve Ölçü Uyumu):
INA ZARN55115-TV-A kodlu bu ünite, bilyalı modellere kıyasla katbekat daha yüksek yük taşıma ve eğilme direnci sunan masuralı bir zirve mühendislik harikasıdır. Kumpasla ölçtüğünde iç çapı 55 mm, dış çapı 115 mm ve toplam genişliği net 82 mm olarak ilettiğin değerlerle mermi gibi örtüşür. (Hatırlatma: Bu kod yapısında "L" takısı bulunmadığı için iç bileziği standart genişliktedir). Bilyalı rulmanlar nokta temasıyla çalışırken, bu ZARN serisindeki iğneli ve silindirik masuralar çizgisel temas kurar; bu sayede en ağır CNC işleme şokları altında dahi mikro düzeyde bile esneme yapmayarak bükülmeleri önler. Mil üzerinde mükemmel bir eksenel sıkıştırma rijitliği sağlayarak eksenel oynamayı (backlash) tamamen sıfırlar ve CNC tezgahının işleme kalitesini mermi gibi korur.
Bu ürünü paylaş
INA ZARN55115-TV-A Hassas Kombine Vidalı Mil Destek Rulmanı | (55x115x82 mm) | Orijinal INA | Arge Rulman
Teknik Özellikler (Kumpas Verileri)
Üretici: INA (Almanya - Schaeffler Group)
Ürün Kodu: ZARN55115-TV-A
Muadil Kod: FAG ZARN55115-TV-A / CNC Eksen Ağır Hizmet Serileri
GTİP Kodu: 8482.40.00.00.00
İç Çap (d): 55 mm
Dış Çap (D): 115 mm
Toplam Genişlik (B): 82 mm
Kafes Malzemesi: TV (Cam Elyaf Takviyeli Poliamid / Plastik)
İç Tasarım Yapısı: Kombine İğneli ve Çift Yönlü Eksenel Masuralı
Rulman Tipi: Hassas Kombine Rulman (Vidalı Mil Destek Rulmanları Kategorisi)
Ürün Açıklaması (Detaylı Analiz)
INA ZARN55115-TV-A Hassas Kombine Vidalı Mil Destek Rulmanı, ağır sanayi CNC takım tezgahlarında, yüksek tonajlı konumlama sürücülerinde ve sıfır esneme toleransı aranan hassas mekanik eksenlerde vidalı millerin (ball screw) yataklanması amacıyla özel olarak geliştirilmiş profesyonel bir Alman güç aktarım ünitesidir. Sizin e-ticaret sitenizin formatına uygun olarak 55x115x82 mm net ölçü mimarisiyle hazırlanan bu parça, radyal iğneli rulman ile çift yönlü eksenel silindirik masuralı rulmanın hibrit entegrasyonu sayesinde doğrudan rulman yatak bloklarına sıfır boşluk toleransı ile oturur. Çizgisel temas alanına sahip masuralı yapısı, vidalı milin hızlı hareketlerde ve ağır pasolarda maruz kaldığı çift yönlü eksenel şok ve itme kuvvetlerini tamamen sönümler. "TV" poliamid kafes yapısı rulmanın iç ağırlığını azaltıp serbest dönüş kabiliyetini artırırken sürtünme kaynaklı ısınmayı tamamen bloke eder ve tezgah hassasiyetinin mikro-metrik düzeyde stabil kalmasını sağlar.
Teknik Avantajlar
- A Tipi Optimize İç Geometri: Geliştirilmiş masuralı yuvarlanma yolları sayesinde ulaşılan en yüksek dinamik yük taşıma kararlılığı ve maksimum devir performansı.
- Deha Seviyesi Kombine Yapı: Aynı gövdede radyal yükler için iğneli, çift yönlü eksenel yükler için silindirik masura dizilimi barındırarak bilyalı modellere kıyasla devasa rijitlik avantajı.
- Poliamid (TV) Kafes Avantajı: Temassız ve hafif yapısı sayesinde yüksek devirlerde sürtünme direncini düşüren, ısınmayı engelleyen ve gres kararlılığını koruyan poliamid kafes teknolojisi.
- Orijinal INA Kalitesi: Aşınmaya ve mikro-deformasyonlara karşı ısıl işlemle mukavemeti zirveye çıkarılmış, süper-hassas taşlanmış yüksek karbonlu özel rulman çeliği kalitesi.
Kullanım Alanları
- Ağır pasolu büyük ölçekli CNC torna, freze, işleme merkezleri (VMC/HMC), CNC portal frezeler ve yüksek mukavemet istenen vidalı mil eksenleri.
- Maksimum rijitlik ve sıfır boşluk aranan endüstriyel robotik kollar, kartezyen otomasyon sistemleri ve hassas lineer aktüatör hatları.
- Hassas ağır hizmet matbaa makineleri, kağıt işleme silindirleri ve yüksek eksenel yük barındıran takım tezgahı sürücü hatları.
- Eksenel bükülme direncinin zirvede istendiği, masuralı yüksek yük kararlılığının ve minimum alan kaplamasının zorunlu olduğu tüm ağır sanayi tasarımları.
