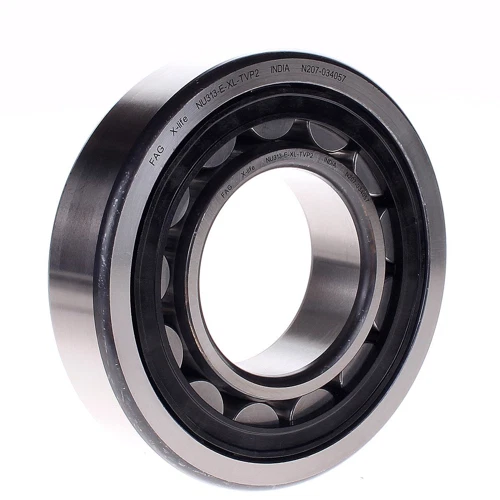

FAG NU313-E-XL-TVP2 Silindirik Makaralı Rulman | (65x140x33 mm) | Orijinal FAG Rulman | Arge Rulman | FAG Rulman
Üretici: FAG Rulman (Almanya - Schaeffler Group / Endüstriyel Makaralı Rulmanlar, Ağır Sanayi Güç Aktarım Çözümleri ve Küresel Teknoloji Lideri)
Ürün: NU313-E-XL-TVP2 | (Tek Sıralı Silindirik Makaralı Rulman / Serbest Eksenel Yataklama Mimarisi / İç Bileziği çift Tarafı Setsiz Flanşsız Yapıda / Dış Bileziği sabit çift Entegre Flanşlı / E Optimize Edilmiş İç Tasarım Maksimum Makara Hacmi / XL X-life Üst Segment Aşınma Direnci Teknolojisi / TVP2 Cam Elyaf Takviyeli Poliamid PA66 Masif Kafes / Yüksek Radyal Yük Taşıma Kapasitesi ve Ekstrem Dönüş Hızlarına Uygun Sanayi Rulman Serisi)
Marka / Menşei: FAG Rulman (Almanya)
Muadil Kodlar: Küresel premium markaların yüksek radyal yük ve minimum çalışma toleransı sertifikalı en üst segment poliamid kafesli silindirik makaralı rulmanları
GTİP Kodu: 8482.50.00.00.00 (Silindirik Makaralı Rulmanlar)
Kategori Konumu: Silindirik Makaralı Rulmanlar (Tek Sıralı Seriler)
🛠️ Ürün Kodunun Teknik Anlamı ve "NU313-E-XL-TVP2" Kombinasyonunun Dehası (Madde Madde):

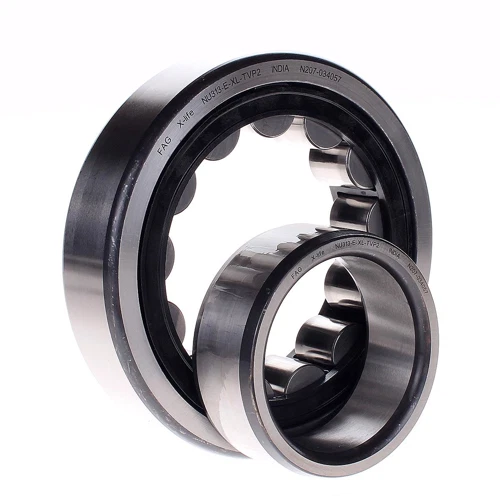

- NU Tasarımı (Eksenel Serbestlik): FAG Rulman literatüründe, dış bileziğin iki adet sabit omuz (flanş) ile makaraları tuttuğu, ancak iç bileziğin tamamen pürüzsüz düz bir kovan şeklinde tasarlandığı mimaridir. Bu deha sayesinde, yüksek devirlerde ısınan mil doğrusal olarak uzadığında rulman içinde kasıntı yapmaz, iç kovan makaraların altında pürüzsüzce kayarak eksenel esnemeyi absorbe eder.
- 313 / Ölçü Serisi: Makaralı serinin ağır yük profil kesitini temsil eder. İç mil geçiş çapının net (65 mm), dış oturma kovan çapının net (140 mm) ve toplam gövde et kalınlığının net (33 mm) olduğunu mühürler. Ağır sanayi redüktörlerinin, yüksek güçlü elektrik motorlarının ve pompa şaftlarının kemik ölçüsüdür.
- E (Geliştirilmiş İç Geometri): Rulmanın iç hacmindeki silindirik makaraların çaplarının ve boylarının, dış boyut değiştirilmeden maksimum seviyeye çıkarıldığını mühürler. Standart silindirik makaralı modellere göre radyal yük taşıma kapasitesini ekstrem oranda artırır.
- XL (X-life Kalitesi): FAG Rulman markasının en üst düzey üretim teknolojisini mühürler. Yuvarlanma kanallarının üstün yüzey kalitesi ve yüksek saflıktaki çelik kalitesi sayesinde sürtünmeyi minimize eder, rulman ömrünü geleneksel modellere kıyasla %70'e kadar uzatır.
- TVP2 (Cam Elyaf Takviyeli Poliamid Kafes): Makaraları yönlendiren kafes yapısının metal değil, özel sertleştirilmiş poliamid malzemeden enjeksiyonla döküldüğünü mühürler. Metal kafeslere göre çok daha hafiftir, sessiz çalışır, yüksek ivmelenmelerde yağ filmini yırtmaz ve sarsıntılı (vibrasyonlu) ortamlarda rulmanın iç kırılma yaşamasını engeller.
⚠️ Önemli Teknik Not (Ölçü Uyumu):
Sitenizin Silindirik Makaralı Rulmanlar kategorisinde en üst düzey FAG Rulman mühendislik gücünü, yüksek devir sessizliğini, radyal taşıma kararlılığını ve eksenel esneklik avantajını temsil edecek olan bu model; kumpasla ölçüldüğünde iç mil geçiş çapı (d) (65 mm), dış yuva oturma çapı (D) (140 mm) ve toplam kovan kalınlığı tam ilettiğiniz nizamda net (65x140x33 mm) olarak ölçülerinizle milimetrik olarak %100 kusursuzca örtüşür. Ağır sanayi şasilerine ve yüksek hızlı yataklama millerine doğrudan montaj için hazırdır.
Bu ürünü paylaş
FAG NU313-E-XL-TVP2 Silindirik Makaralı Rulman | (65x140x33 mm) | Orijinal FAG Rulman | Arge Rulman | FAG Rulman
Üretici: FAG Rulman / Schaeffler
Muadil Kod: Poliamid Kafesli İç Bileziği Flanşsız Serbest Silindirik Makaralı Rulmanlar / Single Row Cylindrical Roller Bearings NU Series
GTİP Kodu: 8482.50.00.00.00
İç Çap (d): (65 mm) (İç Kovan Geçiş Çapı)
Dış Çap (D): (140 mm) (FAG Rulman Hassas Taşlanmış Dış Gövde Çapı)
Toplam Gövde Kalınlığı (B): (33 mm) (Kumpasla Ölçülen Net Profil Genişliği)
Montaj Parametresi: (65x140x33 mm) (Mil Çapı, Dış Çap ve Kalınlık Ölçü Nizamı)
Performans Standartı: DIN 5412-1 Standartlarına Uygun Silindirik Makaralı Rulman Normları
Kalite Sınıfı: FAG Rulman X-life Üst Segment Yüksek Devir ve Ağır Yük Standartı
Yapısal Modifikasyon: İç Bileziği Flanşsız Düz Kovan Yapısı ve Sabit Flanşlı Dış Bilezik Geometrisi
Yağlama Özelliği: Çalışma Şartına Uygun Endüstriyel Yağ veya Sıvı Gres Yağlamasına Uygun Açık Sistem
İç Kafes Mimarisi: TVP2 (Cam Elyaf Takviyeli Poliamid Enjeksiyon Makaralı Yönlendirme Kafesi)
Yuvarlanma Elemanı: E Serisi Yüksek Taşıma Kapasiteli X-life Teknolojili Masif Silindirik Makaralar
Montaj Yapısı: Eksenel Yönde Serbestçe Hareket Edebilen Şaft Millerinde Radyal Yükleri Göğüsleme
Rulman Tipi: Yüksek Devirli ve Ultra Rijit Ağır Sanayi Rulmanı (Silindirik Makaralı Rulmanlar Kategorisi)
Ürün Açıklaması (Detaylı Analiz)
FAG NU313-E-XL-TVP2 Silindirik Makaralı Rulman | (65x140x33 mm), en yüksek radyal yüklerin, sarsıntılı yüksek devirlerin ve çalışma esnasında mil üzerinde oluşan ısıl genleşme esnemelerinin had safhada olduğu endüstriyel ağır hizmet redüktörlerinde, yüksek güçlü elektrik motorlarının mil çıkışlarında, kağıt ve tekstil silindir yataklarında, demir-çelik haddehanelerinde, iş makineleri aktarma organlarında ve dikey şaftlı fan motorlarında döner millerin sıfır vibrasyon, devasa taşıma gücü ve efsanevi FAG Rulman kalitesi ile şasi yatakları içerisinde dönmesi gereken tüm mekanik rijit eksenlerde çalışmak üzere tasarlanmış bir mühendislik şaheseridir. Net (65x140x33 mm) kumpas ölçü parametreleri ve FAG Rulman markasının tescilli X-life yüksek performans teknolojisi temel alınarak üretilen bu silindirik makaralı rulman, NU serisi flanşsız iç bilezik yapısı, E serisi optimize edilmiş yoğun makara geometrisi ve TVP2 poliamid enjeksiyon kafesiyle ağır sanayi yataklama standartlarını en üst seviyeye çıkarır. Modelin standart bilyalı rulmanlardan en büyük farkı ve teknolojik üstünlüğü, yuvarlanma elemanlarının nokta temaslı değil çizgi temaslı masif silindirik makaralardan oluşmasıdır; bu sayede rulman, devasa radyal darbe yüklerini ve ani moment bindirmelerini hiçbir şekilde esnemeden göğüsler. İç bileziğinin her iki yönden flanşsız düz yapıda olması sayesinde milin ısınma kaynaklı eksenel uzamalarını kendi içinde pürüzsüzce kaydırarak sönümler ve bilyaların kasıntıya maruz kalıp kilitlenmesini kesin olarak önler. TVP2 cam elyaf takviyeli poliamid kafesi ise metal kafeslerin yüksek devirlerde oluşturduğu sürtünme ısısını ve aşınma riskini sıfıra indirir, rulmana olağanüstü bir sessizlik ve hafiflik kazandırır. X-life teknolojisiyle yuvarlanma kanalları mikron düzeyinde pürüzsüzleştirilen iç mekanizma, bağlı bulunduğu makine ve motor ünitesine ultra uzun, sarsıntısız ve arızasız bir çalışma ömrü kazandırır.
