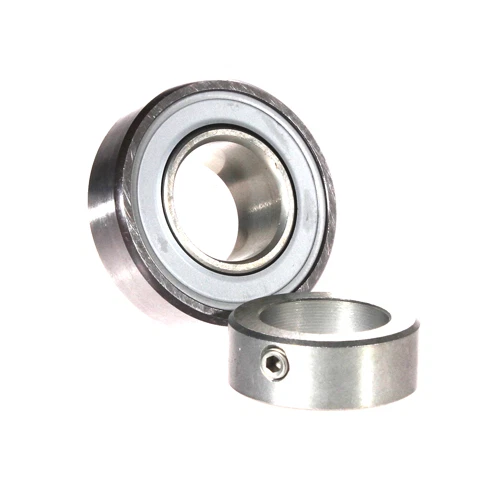

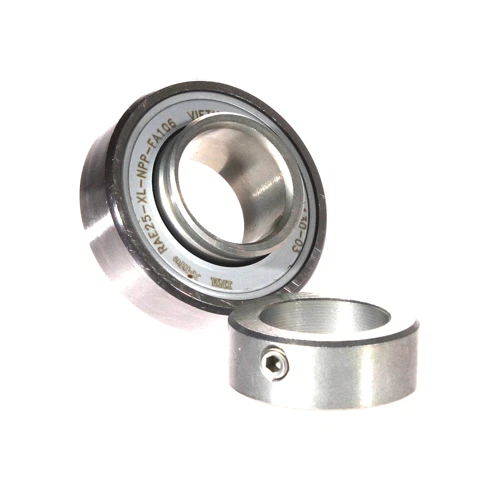

INA RAE25-XL-NPP-FA106 Sıkma Bilezikli Bilyalı Rulman | (25x52x21,4/31 mm) | Orijinal INA Rulman | Arge Rulman | INA Rulman
Üretici: INA Rulman (Almanya - Schaeffler Group / Endüstriyel Rulmanlar, Sıkma Bilezikli Rulman Teknolojileri ve Küresel Güç Aktarım Bileşenlerinin Dünya Lideri)
Ürün: RAE25-XL-NPP-FA106 | (Sıkma Bilezikli Bilyalı Rulman / Hazır Döküm veya Sac Yatak Bloklarının İçerisine Çakılan Oynak Dış Bilezikli İç Ünite / Tek Tarafı Genişletilmiş İç Bilezik / Özel Eksantrik Sıkma Halkası Sayesinde Kama Açmadan Şaftı Sımsıkı Kavrayan Kilitleme Mimarisi / -FA106 Ağır Hizmet Tipi ve Şok Yüklere Karşı Optimize Edilmiş Özel Radyal Boşluk Modifikasyonu / NPP Çift Taraflı Dudaklı Lastik Conta Bariyerli / Poliamid Kafesli / Yüksek Dönüş Doğruluğu ve Ekstrem Çalışma Ömrü Sağlayan Sanayi Rulman Serisi)
Marka / Menşei: INA Rulman (Almanya)
Muadil Kodlar: Küresel premium markaların yüksek performans ve özel iç boşluk sertifikalı en üst segment eksantrik sıkma bilezikli yatak rulmanları
GTİP Kodu: 8482.10.90.00.19 (Diğer Bilyalı Rulmanlar)
Kategori Konumu: Sıkma Bilezikli Bilyalı Rulmanlar (Insert Rulman Serileri)
🛠️ Ürün Kodunun Teknik Anlamı ve "RAE25-XL-NPP-FA106" Kombinasyonunun Dehası (Madde Madde):
- RAE Serisi (Eksantrik Sıkma Bilezikli / Kompakt Profil): INA Rulman literatüründe, iç bileziği tek taraftan dışarı doğru uzatılmış olan ve dönen şaft miline harici bir kama veya vidalama gerektirmeden, kendi özel eksantrik halkası döndürülerek mili sımsıkı kavrayan profil serisini temsil eder. Standart GE serilerine kıyasla daha dar gövde yapısı sayesinde montaj alanından tasarruf sağlar.
- 25 / İç Çap: Rulmanın iç bileziğinden geçecek ve sıkma halkasıyla kilitlenecek olan döner milin (şaftın) net (25 mm) metrik ölçüde olduğunu mühürler. Konveyör hatlarının, otomasyon eksenlerinin, ambalaj düzeneklerinin og yüksek devirli endüstriyel cihazların en yoğun kullanılan mil ebatlarındandır.
- XL (X-life Kalitesi): INA Rulman markasının en üst düzey üretim teknolojisini mühürler. Optimize edilmiş yuvarlanma geometrisi ve yüksek saflıktaki çelik kalitesi sayesinde geleneksel rulmanlara göre çok daha yüksek yük taşıma kapasitesi ve ultra uzun ömür sunar.
- -FA106 (Özel İç Boşluk / Radyal Tolerans Suffixi): INA Rulman'ın ani şok yükler, yüksek tork ivmelenmeleri ve çalışma esnasında mil üzerinde oluşabilecek esnemeler için geliştirdiği tescilli radyal iç boşluk (C3 boşluk sınıfına eşdeğer) modifikasyonudur. Ağır çalışma şartlarında bilyaların iç kanallarda sıkışmasını ve rulmanın kilitlenmesini kesin olarak önler.
- NPP (Kauçuk Dudaklı Conta Sistemi): Rulmanın her iki tarafında da bulunan, dış kovan kanallarına sac takviyesiyle kilitlenmiş ve iç bilezik omuz yüzeyine tam temas eden kauçuk dudaklı conta korumasıdır. Tozu, nemi, çapakları ve yabancı maddeleri iç bilya yollarından uzak tutar.
- Küresel Dış Bilezik: Dış çap yüzeyi düz değil, bombeli (küresel) yapıdadır. Bu deha sayesinde, rulman yatak gövdesine (UCP, UCF vb.) çakıldığında şasideki montaj kaçıklıklarını ve mil eğriliklerini kendi içinde oynayarak otomatik hizalar, kasıntıyı sıfırlar.
⚠️ Önemli Teknik Not (Ölçü Uyumu):
Sitenizin Sıkma Bilezikli Bilyalı Rulmanlar alt kategorisinde en üst düzey INA Rulman kalitesini, sıfır kasıntı kararlılığını, montaj kolaylığını ve şok yük mukavemeti avantajını temsil edecek olan bu model; kumpasla ölçüldüğünde iç mil geçiş çapı (d) (25 mm), dış küresel gövde çapı (D) (52 mm), şapkasız net gövde boyu (21,4 mm) ve sıkma halkası dahil toplam net şapkalı boyu tam ilettiğiniz nizamda net (25x52x21,4/31 mm) olarak ölçülerinizle milimetrik olarak %100 kusursuzca örtüşür. Standart 25'lik döküm veya sac hazır yatak gövdelerinin içerisine doğrudan çakılarak çalışmaya hazır hale gelir.
Bu ürünü paylaş
INA RAE25-XL-NPP-FA106 Sıkma Bilezikli Bilyalı Rulman | (25x52x21,4/31 mm) | Orijinal INA Rulman | Arge Rulman | INA Rulman
Üretici: INA Rulman / Schaeffler
Muadil Kod: Özel İç Boşluklu Eksantrik Sıkma Bilezikli Küresel Dış Bilezikli Hazır Yatak Rulmanları / Radial Insert Ball Bearings C3 Slotted Compact
GTİP Kodu: 8482.10.90.00.19
İç Çap (d): (25 mm) (Eksantrik Kilitlemeli Merkez Eksen Çapı)
Dış Çap (D): (52 mm) (INA Rulman Optimize Geliştirilmiş Küresel Dış Bilezik Çapı)
Şapkasız Gövde Genişliği (B1): (21,4 mm) (Kumpasla Ölçülen Sıkma Bileziği Hariç Net Gövde Genişliği)
Şapkalı Toplam Boy (B): (31 mm) (Kumpasla Ölçülen Sıkma Bileziği Dahil Toplam Genişlik)
Montaj Parametresi: (25x52x21,4/31 mm) (Mil Çapı, Dış Çap ve Sıkma Bilezikli Kademeli Kalınlık Ölçüleri)
Performans Standartı: DIN 626-1 ISO Standartlarına Uygun Yatak Rulmanı Normları
Kalite Sınıfı: INA Rulman X-life Üst Segment Özel Toleranslı Yüksek Performans Standartı
Yapısal Modifikasyon: -FA106 Boşluklu Tek Tarafı Geniş Sıkma Bilezikli İç Bilezikli ve Küresel Oynak Dış Gövde Geometrisi
Yağlama Özelliği: Fabrikasyon Ağır Hizmet Tipi Lityum Kompleks Gres Dolgulu Ömürlük Koruma
İç Kafes Mimarisi: Poliamid Enjeksiyonlu Optimize Bilya Yönlendirme Kafesi
Sızdırmazlık Tipi: NPP (Çift Taraflı Kauçuk Dudaklı Conta - Toz, Talaş ve Nem Bariyerli)
İç Yuvarlanma Mimarisi: Sertleştirilmiş Özel Isıl İşlemli Rulman Çeliği Yuvarlanma Kanallı Derin Oluklu Bilyalı Mimarisi
Montaj Yapısı: Doğrudan Standart Rulman Yatak Gövdelerine Çakılarak Sıkma Halkasıyla Şafta Sabitleme
Rulman Tipi: Yüksek Hassasiyetli Boşluklu Sıkma Bilezikli Insert Rulman (Sıkma Bilezikli Bilyalı Rulmanlar Kategorisi)
Ürün Açıklaması (Detaylı Analiz)
INA RAE25-XL-NPP-FA106 Sıkma Bilezikli Bilyalı Rulman | (25x52x21,4/31 mm), montaj alanlarının kısıtlı olduğu yüksek titreşimli endüstriyel otomasyon hatlarında, konveyör şasilerinde, paketleme, etiketleme ve ambalaj makinelerinde, tekstil, gıda, un değirmen ünitelerinde, endüstriyel fan ve havalandırma şasilerinde döner millerin sıfır sarsıntı, kesintisiz güç aktarımı ve efsanevi INA Rulman kalitesi ile şasi yatakları içerisinde dönmesi gereken tüm mekanik eksenlerde çalışmak üzere tasarlanmış mükemmel bir mühendislik şaheseridir. Net (25x52x21,4/31 mm) kumpas ölçü parametreleri ve INA Rulman markasının tescilli X-life yüksek performans teknolojisiyle üretilen bu insert rulman, eksantrik sabitlemeli tek taraflı geniş iç bilezik yapısı, küresel oynak dış bilezik geometrisi, çift tarafındaki NPP kauçuk dudaklı keçeleri og tescilli -FA106 özel radyal iç boşluk modifikasyonuyla yataklama mukavemet standartlarını en baştan tanımlar. Modelin standart yatak rulmanlarından en büyük farkı ve teknolojik üstünlüğü, ani tork bindirmelerinde ve mikro mil esnemelerinde bilyaların yatak üzerinde sıkışmasını engelleyen -FA106 iç tolerans yapısı ile mil üzerine harici sabitleme cıvatası yuvası açma zahmetini ortadan kaldıran özel eksantrik sıkma bileziğidir; rulman şafta geçirildikten sonra bu özel halka döndürülerek sıkılır ve yüksek devirlerde dahi milin rulman içinde eksenel olarak kaymasını veya gevşemesini kesin olarak önler. Küresel bombeli dış kovanı sayesinde montaj esnasında makine şasisinde oluşabilecek mikro eksen kaçıklıklarını kendi yuvasında oynayarak sıfırlayan bu tasarım, bilyaların kasıntıya maruz kalmasını engeller. Fabrikasyon olarak ömürlük gres dolgulu olarak kapatılan ve NPP contalarıyla korunan iç mekanizma, sürtünme kaynaklı ısınmayı en alt seviyeye çeker, çalışma sesini tamamen yok eder ve bağlı bulunduğu makine ünitesine dar alanlarda ultra uzun, arızasız bir çalışma ömrü kazandırır.
