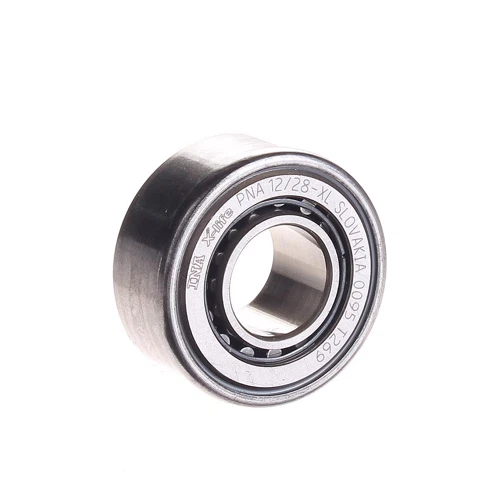

INA PNA12/28-XL Hizalama İğneli Rulman | (12x28x12 mm) | Orijinal INA | Arge Rulman
Kısa Yan Açıklama (Hızlı Bakış)
Ürün: PNA12/28-XL | (Hizalama / Eksenel Kaçıklık Sönümleyici İğneli Rulman - İç Bileziksiz Model)
Marka / Menşei: INA (Almanya - Schaeffler Group)
Muadil Kodlar: SKF PNA 12/28 / Küresel markaların özel hizalama serileri
GTİP Kodu: 8482.40.00.00.00 (İğneli Rulmanlar)
Net Ölçü (İç Çap x Dış Çap x Genişlik): | (12 x 28 x 12 mm) |
🛠️ Ürün Kodunun Teknik Anlamı (Madde Madde):
- PNA: INA literatüründe, doğrudan taşlanmış ve sertleştirilmiş mil üzerinde çalışan, dahili iç bileziği bulunmayan (without inner ring) ve dış plastik/sac kovan kombinasyonu sayesinde eksenel kaçıklıkları / hizalama hatalarını kendi içinde sönümleyebilen özel tasarım iğneli rulman serisidir. (Hatırlatma: Eğer başında "R" harfi olsaydı (RPNA), sökülebilir bir iç çelik bilezik içeriyor olacaktı.)
- 12/28: Rulmanın doğrudan mil üzerine oturan net iç çapının 12 mm, yuvaya giren en dış dairesel kovan çapının ise 28 mm olduğunu mühürler.
- XL (X-life): Schaeffler Group'un tescilli üst segment teknolojisidir. Geliştirilmiş yüzey kalitesi ve optimize edilmiş iğne masura geometrisi sayesinde standart serilere kıyasla %15 daha fazla yük taşıma kapasitesi ve katbekat uzun ömür sunar.
⚠️ Önemli Teknik Not (Senin Ölçülerinle Tam Uyum):
INA PNA12/28-XL kodlu bu ünite, standart düz iğneli rulmanlardan çok farklı bir mühendislik harikasıdır. Kumpasla ölçtüğünde iç çapı 12 mm, dış çapı 28 mm ve genişliği net 12 mm olarak ilettiğin değerlerle mermi gibi örtüşür. Başında "R" harfi barındırmayan bu PNA serisinde, iğneli masuralar doğrudan senin 12 mm'lik çelik milinin üzerine basarak döner; bu nedenle mil yüzeyinin sertleştirilmiş ve taşlanmış olması parça ömrü için kritiktir. Dış bileziğinin bombeli (küresel) plastik bir destek kovanı içerisine oturtulmuş olması sayesinde, makine şaselerindeki imalat veya montaj hatalarından kaynaklanan mil eğikliklerini ve eksenel kaçıklıkları (5 dereceye kadar) kendi içinde pürüzsüzce kompanse eder. Millerin kasıntı yapmasını engeller, ısınmayı ve sürtünmeyi sıfıra indirerek mekanizmayı kilitlenmekten mermi gibi korur.
Bu ürünü paylaş
INA PNA12/28-XL Hizalama İğneli Rulman | (12x28x12 mm) | Orijinal INA | Arge Rulman
Teknik Özellikler (Kumpas Verileri)
Üretici: INA (Almanya - Schaeffler Group)
Ürün Kodu: PNA12/28-XL
Muadil Kod: SKF PNA 12/28
GTİP Kodu: 8482.40.00.00.00
İç Çap (d): 12 mm (Doğrudan Mil Üzerine Geçiş)
Dış Çap (D): 28 mm
Genişlik (B): 12 mm
Rulman Tipi: Hizalama İğneli Rulman (X-life Serisi)
İç Bilezik: Bulunmaz (Mili İç Bilezik Olarak Kullanır)
Ürün Açıklaması (Detaylı Analiz)
INA PNA12/28-XL Hizalama İğneli Rulman, endüstriyel otomasyon sistemlerinde, hassas tahrik millerinde ve eksenel kasıntı riski barındıran hareketli mekanizmalarda radyal yükleri en dar kesitte karşılamak üzere geliştirilmiş profesyonel bir Alman güç aktarım elemanıdır. İlettiğiniz 12x28x12 mm net kumpas ölçüleri baz alınarak mühürlenen bu ünite, iç bileziksiz kompakt yapısı sayesinde radyal yönde deha seviyesinde yer tasarrufu sağlar. İçerisindeki "XL" (X-life) serisi iğne masuralar, taşlanmış ve sertleştirilmiş yüzey kararlılığı ile dar bir alanda ulaşılabilecek en yüksek çizgisel temas mukavemetini sunar. SKF PNA 12/28 modeliyle ölçüsel ve fonksiyonel olarak tam muadildir. Bünyesindeki küresel dış kovan nizamı, mil esnemelerinden doğan kenar gerilmelerini tamamen sönümleyerek makinenizin kararlı ve pürüzsüz çalışmasını garanti altına alır.
Teknik Avantajlar
- Hizalama Sihri (Self-Aligning): Plastik ve sac kovan kombinasyonlu küresel dış yüzey tasarımı sayesinde, montaj kaçıklıklarını ve mil eğilmelerini yatak kasıntısı yaratmadan pürüzsüz sönümleme gücü.
- X-life (XL) Üstün Performans: Optimize edilmiş masura geometrisi ile minimum iç sürtünme torku, sıfır ısınma ve standart iğneli rulmanlara kıyasla çok daha yüksek dinamik yük taşıma kapasitesi.
- Maksimum Hacim ve Yer Tasarrufu: Dahili iç bilezik barındırmayan yapısı sayesinde doğrudan mil yatağı olarak çalışır; mekanizmanın toplam radyal kesit kalınlığını minimumda tutar.
- Kompakt Kesit Mukavemeti: Çok dar montaj hacimlerinde dahi iğneli masura dizilimi sayesinde devasa radyal baskıları şekil değiştirmeden taşıma kararlılığı.
Kullanım Alanları
- Montaj hassasiyetinin zor olduğu uzun milli otomasyon hatları, kartezyen robot kurguları ve kompakt paketleme makineleri.
- Yüksek radyal yük altında çalışan tekstil makineleri, matbaa merdaneleri ve ambalajlama transfer üniteleri.
- Otomotiv yan sanayi, dişli kutuları, küçük elektrikli motor mil yataklamaları ve pnömatik/hidrolik yönlendirme mekanizmaları.
- Radyal alanın kritik seviyede kısıtlı olduğu, mil esnemelerinin ve eksenel kaçıklıkların kompanse edilmesinin zorunlu olduğu tüm hassas makine tasarımları.
