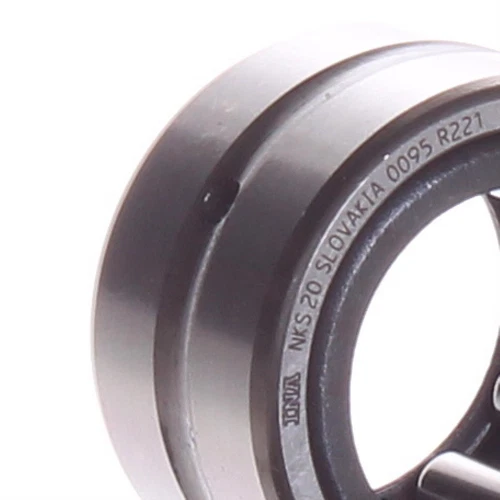

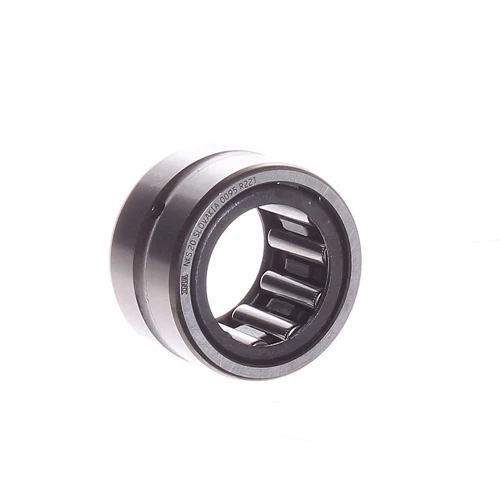

INA NKS20 Ağır Hizmet İğneli Masuralı Rulman | (20x32x20 mm) | Orijinal INA | Arge Rulman
Kısa Yan Açıklama (Hızlı Bakış)
Ürün: NKS20-XL | (Ağır Hizmet Serisi Masif Dış Bilezikli İğneli Masuralı Rulman - İç Bileziksiz Model)
Marka / Menşei: INA (Almanya - Schaeffler Group)
Muadil Kodlar: SKF NK 20/20 (Boyutsal Yakın) / FAG NKS20-XL / NTN NK20/20
GTİP Kodu: 8482.40.00.00.00 (İğneli Rulmanlar)
Net Ölçü (Doğrudan Mil Çapı x Dış Çap x Genişlik): | (20 x 32 x 20 mm) |
🛠️ Ürün Kodunun Teknik Anlamı (Madde Madde):
- NKS: INA literatüründe, standart iğneli rulmanlara kıyasla çok daha yüksek radyal şokları göğüsleyebilmesi için dış çelik et kalınlığı artırılmış, talaşlı imalatla üretilmiş masif dış bileziğe sahip ağır hizmet tipi (heavy series) iğneli masuralı rulman serisidir.
- 20: Rulmanın doğrudan oturacağı, iç bilezik görevi görecek olan sertleştirilmiş ve taşlanmış milin net çapının 20 mm olduğunu mühürler.
⚠️ Önemli Teknik Not (Standart NK Serisinden Farkı ve Ölçü Uyumu):
INA NKS20-XL kodlu bu ünite, kısıtlı montaj alanlarında devasa radyal baskıları ve şok momentleri karşılamak üzere tasarlanmış özel bir ağır sanayi elemanıdır. Kumpasla ölçtüğünde doğrudan milin bastığı iç yuvarlanma çapı 20 mm, dış çapı 32 mm ve rulman genişliği net 20 mm olarak ilettiğin teknik verilerle mermi gibi örtüşür. Sektörde çok karıştırılan standart NK serisinde (örneğin NK20/20) dış çap 28 mm gelirken, bu NKS (Ağır) serisinde masif çelik et kalınlığı artırılarak dış çap 32 mm'ye yükseltilmiştir. İç bileziksiz (without inner ring) yapıya sahip olduğu için iğneli masuralar doğrudan senin 20 mm'lik çelik milinin üzerine basarak döner; bu yüzden mil yüzeyinin taşlanmış ve en az 58-64 HRC seviyesinde sertleştirilmiş olması parça ömrü için kritiktir.
Bu ürünü paylaş
INA NKS20 Ağır Hizmet İğneli Masuralı Rulman | (20x32x20 mm) | Orijinal INA | Arge Rulman
Teknik Özellikler (Kumpas Verileri)
Üretici: INA (Almanya - Schaeffler Group)
Ürün Kodu: NKS20
Muadil Kod: FAG NKS20-XL / Ağır Seri İğneli Rulmanlar
GTİP Kodu: 8482.40.00.00.00
İç Çap / Doğrudan Mil Çapı (F_w): 20 mm
Dış Çap (D): 32 mm
Genişlik (C): 20 mm
Kafes Malzemesi: Çelik Kafes (Yüksek Isı ve Devir Dayanımlı)
Dış Bilezik Yapısı: Masif Tornalanmış / Ağır Seri Kalın Et Cidar
Rulman Tipi: İğneli Masuralı Rulman (İç Bileziksiz)
Ürün Açıklaması (Detaylı Analiz)
INA NKS20 Ağır Hizmet İğneli Masuralı Rulman, endüstriyel otomasyon sistemlerinde, şanzıman ve dişli kutusu millerinde, eksenel darbe alan hareketli mekanizmalarda radyal yükleri en dar kesitte maksimum rijitlikle karşılamak üzere geliştirilmiş profesyonel bir Alman güç aktarım elemanıdır. Sizin e-ticaret sitenizin formatına uygun olarak 20x32x20 mm net ölçü mimarisiyle hazırlanan bu ünite, masif dış bileziği sayesinde radyal yönde ulaşılabilecek en yüksek gövde mukavemetini sunar. İçerisindeki "XL" (X-life) serisi yüksek hassasiyetli iğne masuralar, çizgisel temas alanını zirveye çıkararak ani şok baskılarda rulmanın kilitlenmesini veya deforme olmasını tamamen engeller. Çelik kafes nizamı, yüksek ısı kararlılığı sağlarken yüksek dönme hızlarında (RPM) masuraların kusursuz eksende tutulmasını garanti altına alır. İç bileziksiz yapısı mekanizmanın toplam radyal kesit kalınlığını minimumda tutarak deha seviyesinde yer tasarrufu vadeder.
Teknik Avantajlar
- Masif Ağır Hizmet Gövdesi (NKS): Standart ince sac veya ince cidar iğneli rulmanlara kıyasla darbelere, yüksek basma kuvvetlerine ve ani şok torklara karşı devasa yapısal mukavemet.
- Kompakt Kesit ve Yer Tasarrufu: Dahili iç bilezik barındırmayan deha tasarımı sayesinde doğrudan mil yatağı olarak çalışır ve dar makine bloklarında mermi gibi yerleşim avantajı sunar.
- Çelik Kafes Kararlılığı: Plastik kafeslerin dayanamayacağı yüksek işletme sıcaklıklarında ve ağır sanayi yağlama şartlarında masuralı elemanları kusursuz eksende tutma rijitliği.
Kullanım Alanları
- Radyal şok yüklerin ve titreşimin yüksek olduğu endüstriyel dişli kutuları, redüktörler, iş makineleri hidrolik pompaları ve şanzıman milleri.
- Yüksek kararlılık gerektiren matbaa merdaneleri, tekstil makineleri aktarım dişlileri, ambalajlama ve paketleme konveyör tahrik üniteleri.
- Otomotiv yan sanayi, biyel kolları yataklamaları, pnömatik silindir yönlendirme mafsalları ve hobi/endüstriyel motor şaseleri.
- Radyal alanın kısıtlı, ancak binen şok yüklerin ve radyal tonajın çok yüksek olduğu tüm hassas makine tasarımları.
