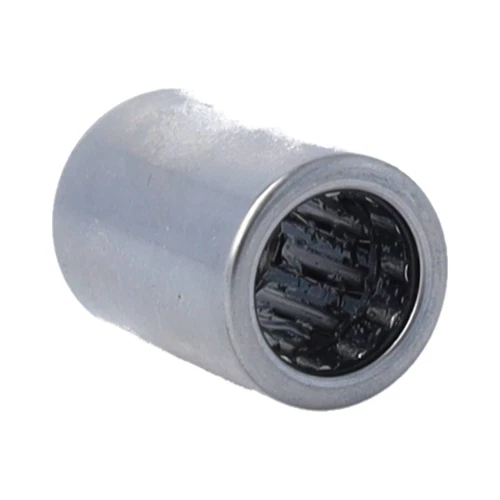

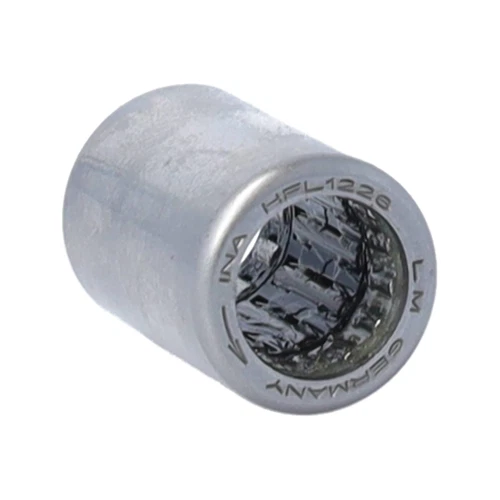

INA HFL1226-L564 Tek Yönlü İğneli Kavrama (Kilitli Rulman) | (12x18x26 mm) | Orijinal INA | Arge Rulman
Kısa Yan Açıklama (Hızlı Bakış)
Ürün: HFL1226-L564 | (Entegre Yataklamalı Tek Yönlü İğneli Kavrama / Kilitli Rulman)
Marka / Menşei: INA (Almanya - Schaeffler Group)
Muadil Kodlar: SKF HFL 1226 / NTN HFL1226 / IKO TLAM1226
GTİP Kodu: 8482.40.00.00.00
Net Ölçü (İç Çap x Dış Çap x Genişlik): | (12 x 18 x 26 mm) |
🛠️ Ürün Kodunun Teknik Anlamı (Madde Madde):
- HFL: Rulmanın ince sac kovanlı, her iki yanında entegre radyal yataklama (iğneli rulman dizisi) barındıran, tek yöne dönen iğneli kavrama serisinden olduğunu belirtir.
- 12: Rulmanın iç çapının (mil altı iğne çemberi çapının) 12 mm olduğunu ifade eder.
- 26: Rulmanın toplam dış bilezik genişliğinin 26 mm olduğunu mühürler.
- L564: Rulmanın fabrika çıkışlı olarak tek yönlü kavrama mekanizmalarına özel, kilitlenme anında kaydırma yapmayan yüksek kararlılıklı sentetik gres yağı ile doldurulduğunu belgeler.
⚠️ Önemli Teknik Not (Senin Ölçülerinle Tam Uyum):
INA HFL1226-L564 kodlu bu ünite, standart HF serisinden farklı olarak, harici bir radyal destek rulmanına ihtiyaç duymayan özel bir gövdedir. İçerisindeki entegre yan rulman dizileri sayesinde hem radyal yükleri tek başına taşır hem de tek yönde kilitleme görevini aynı gövdede tamamlar. Kumpasla ölçtüğünde verdiğin 12 mm iç çap, 18 mm dış çap ve 26 mm genişlik değerleri bu kompakt yapıyla mermi gibi örtüşür. İnce cidarlı sac yapısı nedeniyle yuvasına presle sıkı geçme yapılması şarttır; bu sayede dış kovan tam formunu alır, eksenel olarak sabitlenir ve ekstra segman gerektirmeden kilitlenir. Gövde üzerindeki dönüş yönü okuna dikkat edilerek montaj yapılması teknik açıdan zorunludur.
Bu ürünü paylaş
INA HFL1226-L564 Tek Yönlü İğneli Kavrama (Kilitli Rulman) | (12x18x26 mm) | Orijinal INA | Arge Rulman
Teknik Özellikler (Kumpas Verileri)
Üretici: INA (Almanya - Schaeffler Group)
Ürün Kodu: HFL1226-L564
Muadil Kod: SKF HFL 1226 / NTN HFL1226 / IKO TLAM1226
GTİP Kodu: 8482.40.00.00.00
İç Çap (d): 12 mm
Dış Çap (D): 18 mm
Genişlik (B): 26 mm
Rulman Tipi: Entegre Yataklamalı Tek Yönlü İğneli Kavrama (Kilitli Rulman)
Ürün Açıklaması (Detaylı Analiz)
INA HFL1226-L564 Tek Yönlü İğneli Kavrama (Kilitli Rulman), endüstriyel mekanizmalarda, indeksleme ünitelerinde ve geri kaçış emniyeti aranan millerde hem yük taşımak hem de tek yönlü kilitleme yapmak üzere tasarlanmış profesyonel bir Alman güç aktarım elemanıdır. Senin verdiğin 12x18x26 mm ölçüleri baz alınarak mühürlenen bu ünite, "HFL" serisi mimarisi sayesinde bünyesinde hem kilitleme rampalarını hem de radyal yataklama iğnelerini bir arada sunar. Bu entegre yapı, tasarımcıların ekstra rulman kullanma zorunluluğunu ortadan kaldırarak mekanizma hacmini yarı yarıya düşürür. Kovan içerisindeki paslanmaz çelik/plastik yay yapısı, mil ters yöne döndüğü an masuraları milimetrik bir hızla rampa eğimlerine sürerek dönüşü sıfır boşlukla bloke eder. Fabrika ortamında üniteye enjekte edilen L564 kavrama gresi ise yüksek devirli serbest dönüşlerde ısınmayı önler ve kilitleme kararlılığını maksimuma taşır.
Teknik Avantajlar
- Entegre Yataklama Konforu: Aynı kovan içerisinde hem radyal yük taşıma hem de tek yönlü kilitleme işlevini harici rulman gerektirmeden sunma gücü.
- Anlık ve Keskin Kilitleme: Optimize edilmiş entegre yay yapısı ve iç geometri tasarımı ile ters yönde kusursuz backstop emniyeti.
- Özel L564 Kavrama Gresleme: Tek yönlü kavramalar için özel geliştirilen, bilyaların rampa üzerinde kaymasını engelleyen yüksek performanslı yağlama.
- Segmansız Kolay Montaj: Yuvasına preslendiği an sıkışan ince cidarlı sac yapısı ile eksenel kaçıklıkları engelleyen rijit gövde geometrisi.
Kullanım Alanları
- Hassas kağıt besleme üniteleri, matbaa makineleri, fotokopi cihazları ve konveyör indeksleme hatları.
- Tek yönlü dönme kararlılığı aranan mikro motorlar, servo aktüatörler ve robotik eklem milleri.
- Olta makinesi makaraları, el aletleri geri kaçış mekanizmaları ve minyatür test ekipmanları.
- Tork aktarımının tek yönde kesintisiz, ters yönde ise anında bloke edilmesi gereken kompakt ve entegre endüstriyel tasarımlar.
