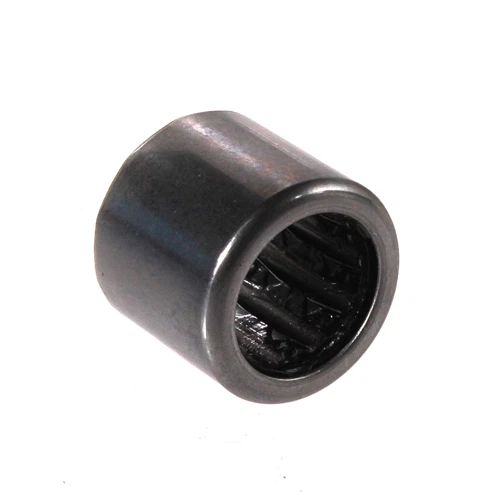

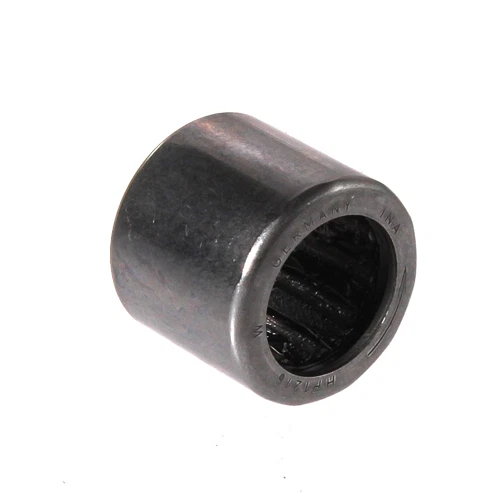

INA HF1012-KF-L564 Tek Yönlü İğneli Kavrama (Kilitli Rulman) | (10x14x12 mm) | Orijinal INA | Arge Rulman
Kısa Yan Açıklama (Hızlı Bakış)
Ürün: HF1012-KF-L564 | (Tek Yönlü İğneli Kavrama / Kilitli Rulman)
Marka / Menşei: INA (Almanya - Schaeffler Group)
Muadil Kodlar: SKF HF 1012 / NTN HF1012 / IKO TLAM1012
GTİP Kodu: 8482.40.00.00.00
Net Ölçü (İç Çap x Dış Çap x Genişlik): | (10 x 14 x 12 mm) |
🛠️ Ürün Kodunun Teknik Anlamı (Madde Madde):
- HF: Rulmanın ince sac kovanlı, tek yöne dönen iğneli kavrama (backstop / tek yönlü debriyaj) serisinden olduğunu belirtir.
- 10: Rulmanın iç çapının (mil altı iğne çemberi çapının) 10 mm olduğunu ifade eder.
- 12: Rulmanın toplam dış bilezik genişliğinin 12 mm olduğunu gösterir.
- KF: İğne masuraları sıkıştıran yay sisteminin yüksek hassasiyetli plastik/poliamid malzemeden üretildiğini tanımlar.
- L564: Rulmanın fabrika çıkışlı olarak tek yönlü kavrama mekanizmalarına özel, kilitlenme anında kaydırma yapmayan yüksek kararlılıklı sentetik gres yağı ile doldurulduğunu belgeler.
⚠️ Önemli Teknik Not (Senin Ölçülerinle Tam Uyum):
INA HF1012-KF-L564 kodlu bu ünite, milinin yalnızca tek bir yönde dönmesine izin veren, ters yönde ise anında kilitlenen (geri kaçırmayan) mekanizmaların can damarıdır. Kumpasla ölçtüğünde verdiğin 10 mm iç çap, 14 mm dış çap ve 12 mm genişlik değerleri bu kompakt gövdeyle mermi gibi örtüşür. İnce cidarlı sac yapısı nedeniyle yuvasına presle sıkı geçme yapılması şarttır; bu sayede dış kovan tam formunu alır, eksenel olarak sabitlenir ve ekstra segman gerektirmeden kilitlenir. Gövde üzerindeki dönüş yönü okuna dikkat edilerek montaj yapılması teknik açıdan zorunludur.
Bu ürünü paylaş
INA HF1012-KF-L564 Tek Yönlü İğneli Kavrama (Kilitli Rulman) | (10x14x12 mm) | Orijinal INA | Arge Rulman
Teknik Özellikler (Kumpas Verileri)
Üretici: INA (Almanya - Schaeffler Group)
Ürün Kodu: HF1012-KF-L564
Muadil Kod: SKF HF 1012 / NTN HF1012 / IKO TLAM1012
GTİP Kodu: 8482.40.00.00.00
İç Çap (d): 10 mm
Dış Çap (D): 14 mm
Genişlik (B): 12 mm
Rulman Tipi: Tek Yönlü İğneli Kavrama (Kilitli Rulman)
Ürün Açıklaması (Detaylı Analiz)
INA HF1012-KF-L564 Tek Yönlü İğneli Kavrama (Kilitli Rulman), endüstriyel mekanizmalarda, indeksleme ünitelerinde ve geri kaçış emniyeti aranan hassas millerde milimetrik doğrulukla çalışmak üzere tasarlanmış profesyonel bir Alman güç aktarım elemanıdır. Senin verdiğin 10x14x12 mm ölçüleri baz alınarak mühürlenen bu ünite, kovan içerisindeki rampa eğimleri ve KF kodlu plastik yay yapısı sayesinde mil ters yöne döndüğü an masuraları sıkıştırarak dönüşü tamamen bloke eder. Standart HK serisi rulmanlardan farkı, sadece yük taşımayıp aynı zamanda mekanik anahtarlama (açma/kapama) görevi görmesidir. Fabrika ortamında üniteye enjekte edilen L564 kavrama gresi, kilitlenme anında bilyaların kaymasını önler ve mikro hassasiyette akıcı bir tek yönlü hareket sağlar.
Teknik Avantajlar
- Anlık ve Keskin Kilitleme: KF yay yapısı ve optimize edilmiş iç geometri tasarımı ile ters yönde sıfır boşluklu backstop gücü.
- Özel L564 Kavrama Gresleme: Tek yönlü kavramalar için özel geliştirilen, bilyaların rampa üzerinde kaymasını engelleyen yüksek performanslı yağlama.
- Ultra Düşük Profil: 10 mm iç çapta hem radyal yük taşıma hem de kilitlenme işlevini en minimal hacimde sunma yeteneği.
- Segmansız Kolay Montaj: Yuvasına preslendiği an sıkışan kovan yapısı ile eksenel kaçıklıkları engelleyen rijit gövde.
Kullanım Alanları
- Hassas kağıt besleme üniteleri, matbaa makineleri, fotokopi cihazları ve konveyör indeksleme hatları.
- Tek yönlü dönme kararlılığı aranan mikro motorlar, servo aktüatörler ve robotik eklem milleri.
- Olta makinesi makaraları, el aletleri geri kaçış mekanizmaları ve minyatür test ekipmanları.
- Tork aktarımının tek yönde kesintisiz, ters yönde ise anında bloke edilmesi gereken tüm kompakt endüstriyel tasarımlar.
