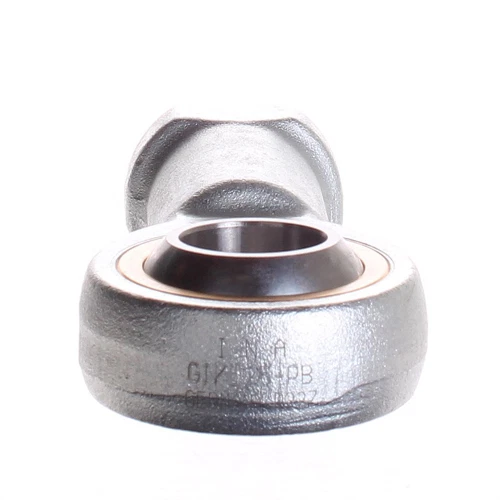

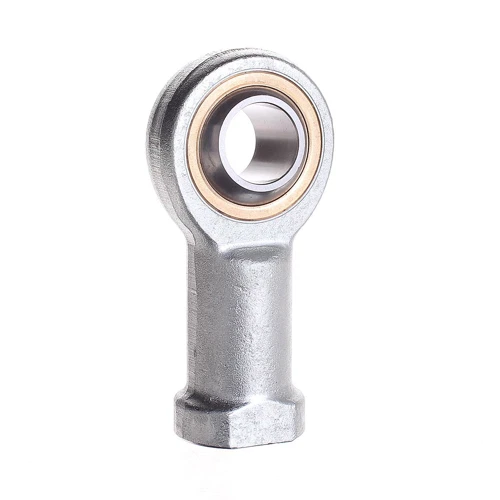

ELGES GIKFR22-PB Dişi Rot Başı Left Sol Diş | 22x56x28 mm | Orijinal ELGES | Arge Rulman | ELGES Rulman
Piyasa Tanımı: Dişi Rot Başı / Sol Diş (Left) / M22 Bağlantılı / Çelik Bronz Yataklı (Bakım Gerektiren - Yağlamalı) Premium Rot Kafası
Ürün Tipi: GIKFR22-PB | M22 Sol Diş Dişi Bağlantı Yuvalı Rot Başı (Mafsal Kafası) / Periyodik Yağlamalı Çelik Üzeri Bronz Çalışma Yüzeyli Ağır Hizmet Tipi Oynak Yatak
Teknik Ölçü: Kumpasla Ölçüldüğünde İç Mil Delik Çapı 22 mm, Dış Kafa Çapı 56 mm, Toplam İç Bilezik Kalınlığı 28 mm, Dişi Yuva Ölçüsü M22 Sol Diş
Kategori Konumu: Mafsallı Rulmanlar (Rot Başları / Mafsal Kafası Serileri)
🛠️ Ürün Kodunun Teknik Anlamı ve "GIKFR22-PB" Kombinasyonunun Dehası (Madde Madde):
- GIKFR22-PB: ELGES ve Schaeffler literatüründe, M22 metrik normunda entegre içten vidalı (dişi yuvalı) bağlantı miline sahip, sol diş (left-hand thread) yönünde sıkılan ve dairesel alternatif hareketleri mükemmel aktaran rot başı mimarisini temsil eder.
- 22 (Mil ve Diş Çapı): Rot başının iç göz delik çapının ve alt dişi bağlantı yuva diş kalınlığının tam net olarak 22 mm (M22) olduğunu mühürleyen metrik boyut kodlamasıdır.
- -PB: Rulmanın bakım gerektiren (maintenance-required) çelik / bronz sürtünme yüzeyi kombinasyonunu mühürler. Sertleştirilmiş çelik iç bileziğin dış küresel yüzeyinin, dış kafa gövdesine entegre edilmiş yüksek kaliteli bronz astar tabaka üzerinde periyodik yağlama desteğiyle, yüksek darbe ve şok emilim mukavemetiyle çalışmasını temsil eder.
- 56 (Dış Çap): Rot başının küresel kafa kısmının toplam dış profil dairesel çapının tam net olarak 56 mm olduğunu mühürleyen metrik boyut kodlamasıdır.
- 28 (Genişlik): İç bileziğin (kürenin) toplam gövde genişliğinin boşluksuz nizamda net 28 mm olduğunu mühürleyen metrik boyut kodlamasıdır. Gövdenin kafa et kalınlığı ise teknik standarta uygun olarak net 20 mm olarak üretilmiştir.
⚠️ Önemli Teknik Not (Ölçü Uyumu):
Sitenizin Rot Başları alt kategorisinde çelik/bronz malzeme kombinasyonunun şok darbe mukavemetini, sol dişli şaft bağlantı nizamını ve dişi yuva kolaylığını temsil edecek olan bu model; kumpasla ölçüldüğünde iç mil geçiş delik çapı 22 mm, dişi mil vida çapı M22, kafa dış çapı 56 mm ve toplam iç küre genişliği tam net olarak 28 mm olarak teknik ölçülerinizle milimetrik olarak %100 kusursuzca örtüşür. Üstün ELGES Alman yüzey kalitesi mekanizmaya yüksek çalışma doğruluğu ve uzun ömrü kazandırır.
Üretici: ELGES (Schaeffler Grubu Bünyesinde Hidrolik Komponent, Contalı Mafsal ve Rot Başı Teknolojisinde Köklü Mühendislik ve Küresel Premium Marka)
Bu ürünü paylaş
ELGES GIKFR22-PB Dişi Rot Başı Left Sol Diş | 22x56x28 mm | Orijinal ELGES | Arge Rulman | ELGES Rulman
Üretici: ELGES
Muadil Kod: INA GIKL22-PB / FAG GIKL22-PB / SKF SIKL 22 / IKO GIKL 22 / LS GIKFR22-PB / Bakım Gerektiren Dişi Sol Diş Çelik/Bronz Kayma Yüzeyli Rot Başları (Mafsal Kafaları)
GTİP Kodu: 8483.30.80.00.00
İç Göz Çapı d - Mil Çapı: 22 mm (Net İç Yuvarlanma Eksen Çapı)
Dişi Diş Ölçüsü / Yönü: M22 / Sol Diş (Left Hand Thread) Nizamı
Kafa Dış Çapı D: 56 mm (ELGES Optimize Geliştirilmiş Hassas Gövde Çapı)
Toplam İç Bilezik Genişliği B: 28 mm (Kumpasla Ölçülen Net Küresel Göbek Genişliği)
Gövde Kafa Kalınlığı C1: 20 mm (Dış Bilezik Net Yatak Tabanı Genişliği)
Toplam Boy L: 111 mm (Dişi Sap Tabanından Kafa Tepesine Kadar Komple Ürün Boyu)
Diş Boyu G: 37 mm (Dişi İç Vidalanma Kısmının Net Derinliği)
Sızdırmazlık Tipi: Açık Seri (Sürekli Yağlamayı ve Gres Geçişini Kolaylaştıran Contasız Hassas Tasarım)
İç Yuvarlanma Mimarisi: Sertleştirilmiş Çelik Üzeri Yüksek Kaliteli Özel Bronz Tabaka / Periyodik Gresörlük Yağlamalı Oynak Sistem
Montaj Yapısı: Doğrudan M22 Erkek Saplamaya veya Erkek Şaft Borusuna Dişi Yerleşim
Rulman Tipi: Yüksek Performans Dişi Rot Başı (Mafsallı Rulmanlar / Rot Başları Kategorisi)
Ürün Açıklaması Detaylı Analiz ve Çalışma Prensibi
ELGES GIKFR22-PB Dişi Rot Başı (Mafsal Kafası), endüstriyel otomasyon hatlarında, pnömatik ve hidrolik silindirlerin uç bağlantı mekanizmalarında, tekstil, gıda ve ambalaj makinelerinin yönlendirme ve itme-çekme çubuklarında, otomotiv ve ağır vasıta salınımlı dairesel bağlantılarında ve sol diş yönünde sıkma gerektiren mekanik şaft kollarında çalışmak üzere tasarlanmış birinci sınıf mühendislik harikasıdır. 22x56x28 mm net kumpas ölçü parametreleri temel alınarak hazırlanan bu dişi ve sol diş (left) yuvalı ünite, küresel iç yatak yapısı sayesinde bağlı olduğu şaft mekanizmasında meydana gelen radyal, eksenel kaçıklıkları ve montaj hatalarından kaynaklanan açısal hizasızlıkları sistemi kitlemeden mükemmel şekilde tolere eder. Ürünün çalışma prensibi, iç yapısında herhangi bir bilye veya makara gibi yuvarlanma elemanı barındırmayan küresel kaymalı yatak (plain bearing) mimarisine dayanır. Sertleştirilmiş, taşlanmış ve yüzeyi pürüzsüzce parlatılmış çelik iç göbek küresi, dişi gövde kafasının içerisine yüksek hassasiyetle yerleştirilmiş yüksek mukavemetli özel yataklık bronz tabaka üzerinde doğrudan sürtünerek çalışır. Çelik/bronz malzeme kombinasyonu, metalin en üst düzey mekanik mukavemeti ve şok emilim yapısı sayesinde alternatif yönlü ağır yüklemeleri ve ani darbe kuvvetlerini mükemmel şekilde göğüsler. Metal metale sürtünme esnasında aşınmayı, ısınmayı ve mekanik yorulmayı engellemek için, gövde sapı üzerinde yer alan entegre yağlama kanalları vasıtasıyla periyodik olarak yağlanması gerekir. Düzenli gres pompalaması, sürtünme katsayısını minimumda tutarken yataklama yüzeyini dış etkenlerden korur. Küresel pazarda INA GIKL22-PB, FAG GIKL22-PB ve SKF SIKL 22 kodlarıyla tam muadil olarak bilinen bu premium Alman teknoloji ürünler, özellikle yüksek titreşimli ve ağır sanayi şok yüklerine maruz kalan operasyon sahalarında en yüksek statik ve dinamik yük taşıma kararlılığını sunar.
Teknik Avantajlar
- Çelik / Bronz Maksimum Şok Dayanımı: Metal metale sürtünme yüzeyi, özellikle mekanik sistemlerin ürettiği ağır ve ani şok darbelerinde mükemmel bir yapısal rijitlik ve darbe emilim performansı üretir.
- Entegre Dişi Sap ve Sol Diş Yapısı: M22 sol dişli iç vidalı yuva mili, özellikle karşılıklı çalışan rot kollarında ters diş yönüyle kusursuz bir ayar ve doğrudan şaft borularına boşluksuz vidalanma kolaylığı sağlar.
- Esnek Açısal Salınım Toleransı: Küresel düz yatak geometrisi, mekanizmanın dairesel, salınımlı ve titreşimli tüm hareketlerini zorlanmadan geniş açılarda sönümler ve göğüsler.
- Sektörel Kusursuz Muadillik: INA, FAG, SKF ve IKO markalarının ilgili dişi, sol dişli ve bakım gerektiren premium serileriyle milimetrik ölçüsel olarak %100 tam uyumludur.
- ELGES Gövde ve Malzeme Kalitesi: Aşınmaya, korozyona ve alternatif mekanik darbelere karşı ekstra dirençlendirilmiş dövme çelik gövde yapısı sayesinde operasyonel ömrü maksimuma çıkarır.
