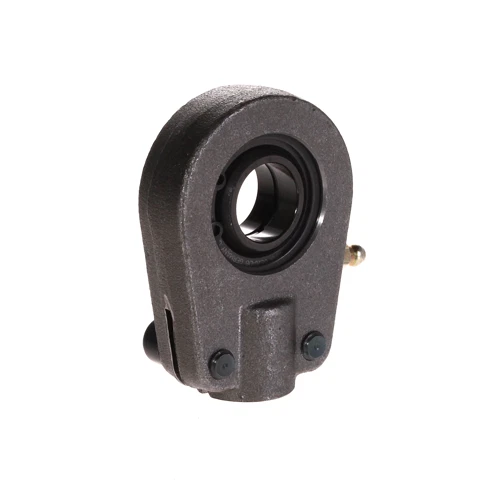

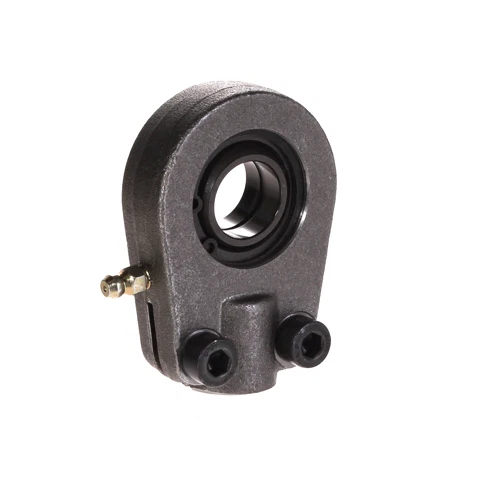

ELGES GIHRK20-HO-2RS Hidrolik Silindir Rot Başı Kaynaklı Tip | 20x56x24 mm | Orijinal ELGES | Arge Rulman | ELGES Rulman
Piyasa Tanımı: Hidrolik Silindir Rot Başı / Kaynak Edilebilir Tip / Dikdörtgen Kare Tabanlı / Faturalı Omuzlu İç Bilezik / Çift Taraflı Kauçuk Contalı (Bakım Gerektiren - Yağlamalı) Premium Ağır Hizmet Rot Kafası
Ürün Tipi: GIHRK20-HO-2RS | Hidrolik Piston Millerine ve Kovan Uçlarına Uygun Kaynaklı Tip Rot Başı (Mafsal Kafası) / Çift Taraflı Dudaklı Sızdırmazlık Contalı / Genişletilmiş İç Bilezikli / Periyodik Yağlamalı Çelik Üzeri Çelik Çalışma Yüzeyli Ağır Sanayi Oynak Yatak
Teknik Ölçü: Kumpasla Ölçüldüğünde İç Mil Delik Çapı 20 mm, Dış Kafa Çapı 56 mm, Toplam İç Küre Omuz Genişliği 24 mm, Alt Gövde Yapısı Kaynak Eşleşmeli Dikdörtgen Profil
GTİP Kodu: 8483.30.80.00.00 (Rulman Barındırmayan Yatak Gövdeleri ve Kaymalı Yataklar)
Kategori Konumu: Mafsallı Rulmanlar (Rot Başları / Hidrolik Silindir Serileri)
🛠️ Ürün Kodunun Teknik Anlamı ve "GIHRK20-HO-2RS" Kombinasyonunun Dehası (Madde Madde):
- GIHRK: ELGES ve Schaeffler literatüründe, hidrolik silindirlerin piston ve kovan taban montajları için özel üretilmiş, vida dişi barındırmayan, doğrudan kaynakla şasiye veya kovana sabitlenen, merkezleme faturasına sahip dikdörtgen / kare tabanlı ağır hizmet rot başı mimarisini temsil eder.
- 20 (Mil Çapı): Rot başının iç oynak göz (bilezik) delik çapının tam net olarak 20 mm olduğunu mühürleyen metrik boyut kodlamasıdır.
- -HO: İç bileziğin her iki yanda silindirik uzantılara (faturalı / genişletilmiş omuz yapısına) sahip olduğunu mühürler. Bu deha, montaj esnasında ekstra mesafe halkası veya pul kullanımına gerek bırakmayarak doğrudan kusursuz sabitleme sağlar. Kayma yüzeyi kombinasyonu yüksek aşınma direncine sahip çelik / çelik yapısındadır.
- -2RS: Rulmanın her iki yanında da yer alan, özel sentetik kauçuktan imal edilmiş dudaklı sızdırmazlık contalarını mühürler. Zorlu hidrolik saha koşullarında gresin dışarı sızmasını önlerken, toz, çapak ve nemin yuvarlanma yüzeyine ulaşmasını tamamen engeller.
- 56 (Dış Kafa Çapı): Rot başının dairesel küresel kafa kısmının toplam dış profil çapının katalog standartlarına tam uyumlu nizamda net 56 mm olduğunu mühürleyen metrik boyut kodlamasıdır.
- 24 (Genişlik): HO faturalı iç bileziğin (kürenin) omuzlar dahil toplam gövde genişliğinin boşluksuz net 24 mm olduğunu mühürleyen metrik boyut kodlamasıdır.
⚠️ Önemli Teknik Not (Ölçü Uyumu):
Sitenizin Rot Başları (Hidrolik Tip) alt kategorisinde metal metale güçlü darbe mukavemetini, tozlu ortamlarda sızdırmazlık korumasını, omuzlu iç bilezik avantajını ve hidrolik piston kovanlarına kusursuz kaynak uyumunu temsil edecek olan bu model; kumpasla ölçüldüğünde iç mil geçiş delik çapı 20 mm, kafa dış çapı 56 mm and toplam iç küre faturası genişliği tam net olarak 24 mm olarak teknik ölçülerinizle milimetrik olarak %100 kusursuzca örtüşür. Üstün ELGES Alman yüzey kalitesi mekanizmaya yüksek çalışma doğruluğu ve uzun ömrü kazandırır.
Üretici: ELGES (Schaeffler Grubu Bünyesinde Hidrolik Komponent, Contalı Mafsal ve Rot Başı Teknolojisinde Köklü Mühendislik ve Küresel Premium Marka)
Bu ürünü paylaş
ELGES GIHRK20-HO-2RS Hidrolik Silindir Rot Başı Kaynaklı Tip | 20x56x24 mm | Orijinal ELGES | Arge Rulman | ELGES Rulman
Üretici: ELGES
Muadil Kod: INA GIHRK20-HO-2RS / FAG GIHRK20-HO-2RS / Çift Taraflı Kauçuk Contalı Faturalı Omuzlu Bakım Gerektiren Kaynak Edilebilir Çelik/Çelik Çalışma Yüzeyli Hidrolik Rot Başları
GTİP Kodu: 8483.30.80.00.00
İç Çap d - Mil Çapı: 20 mm (Net İç Yuvarlanma Eksen Çapı)
Kafa Dış Çapı D: 56 mm (ELGES Optimize Geliştirilmiş Hassas Gövde Çapı)
Toplam İç Bilezik Genişliği B: 24 mm (Kumpasla Ölçülen Omuzlar Dahil Net Küresel Göbek Genişliği)
Gövde Kafa Kalınlığı C1: 12 mm (Dış Gövde Yatak Merkez Kenar Net Et Kalınlığı)
Taban Yapısı: Dikdörtgen / Kare Kaynak Merkezli Fatura Detaylı Taban Tasarımı
Eksen Yüksekliği h: 46 mm (İç Mil Ekseni ile Kaynak Tabanı Arasındaki Net Standart Mesafe)
Sızdırmazlık Tipi: 2RS - Çift Taraflı Dudaklı Sentetik Kauçuk Conta (Toz, Sıvı ve Çapak Korumalı)
İç Yuvarlanma Mimarisi: Sertleştirilmiş Çelik Üzeri Çelik Sürtünme Yüzeyi / Gövdeden Sızdırmaz Contalı Oynak Sistem
Montaj Yapısı: Doğrudan Hidrolik Silindir Millerine veya Kovan Tabanına Kaynak İle Sabitleme
Rulman Tipi: Ağır Hizmet Toz Korumalı Hidrolik Rot Başı (Mafsallı Rulmanlar / Rot Başları Kategorisi)
Ürün Açıklaması Detaylı Analiz ve Çalışma Prensibi
ELGES GIHRK20-HO-2RS Hidrolik Silindir Rot Başı (Kaynaklı Tip Mafsal Kafası), ağır şantiye ortamlarında çalışan iş makinelerinin hidrolik piston kollarında, çimento ve maden tesislerindeki tozlu kaldırma mekanizmalarında, endüstriyel hidrolik pres silindirlerinin bağlantı uçlarında, tarım makinelerinin direksiyon ve piston şasilerinde, vinç sistemlerinde ve yüksek tonajlı dikey/yatay şok yüklerin dairesel salınımlarla direkt piston millerine bindiği kompakt ağır sanayi mekanizmalarında çalışmak üzere tasarlanmış birinci sınıf mühendislik harikasıdır. 20x56x24 mm net kumpas ölçü parametreleri temel alınarak hazırlanan bu kaynak edilebilir kare/dikdörtgen tabanlı ünite, küresel iç yatak yapısı sayesinde bağlı olduğu hidrolik sistem milinde meydana gelen radyal, eksenel kaçıklıkları ve montaj/çalışma esnasında oluşan açısal hizasızlıkları sistemi kitlemeden, hidrolik keçelere zarar vermeden mükemmel şekilde tolere eder. Ürünün çalışma prensibi, iç yapısında herhangi bir bilye veya makara gibi yuvarlanma elemanı barındırmayan küresel kaymalı yatak mimarisine dayanır. Sertleştirilmiş, taşlanmış ve yüzeyi fosfatlanarak hassasça parlatılmış çelik iç göbek küresi, dövme çelik kaynak gövdesinin içerisine yüksek hassasiyetle yerleştirilmiş sertleştirilmiş çelik dış yataklama yüzeyi üzerinde doğrudan sürtünerek çalışır. Çelik/çelik malzeme kombinasyonu, metalin en üst düzey mekanik mukavemeti ve rijitliği sayesinde alternatif yönlü ekstrem ağır yüklemeleri ve hidrolik basıncın ürettiği ani darbe kuvvetlerini mükemmel şekilde göğüsler. Ürünü açık serilerden ayıran en büyük mühendislik dehası, çift taraflı entegre 2RS dudaklı contaları ve HO omuz yapısıdır. 2RS contalar zorlu saha koşullarında toz, su ve çapak girişini tamamen engellerken, HO faturalı uzantısı montaj sırasında pul veya mesafe bileziği ihtiyacını ortadan kaldırır. Metal metale sürtünme esnasında aşınmayı, ısınmayı ve mekanik yorulmayı engellemek için, gövde üzerinde yer alan entegre gres delikleri vasıtasıyla periyodik olarak yağlanması gerekir. Düzenli gres pompalaması, sürtünme katsayısını sıfıra yaklaştırırken yataklama yüzeyini dış etkenlerden korur. Küresel pazarda INA ve FAG GIHRK20-HO-2RS kodlarıyla tam muadil olarak bilinen bu premium Alman teknolojisi ürünler, kaynak edilebilirlik kalitesi yüksek gövde çeliği sayesinde en zorlu şantiye and fabrika koşullarında en yüksek statik ve dinamik yük taşıma kararlılığını sunar.
Teknik Avantajlar
- HO Faturalı Geniş İç Bilezik: Küresel göbeğin her iki yanındaki omuz uzantıları montajda ek pul kullanımını önler ve mekanizmaya tam oturma rijitliği sağlar.
- 2RS Entegre Çift Dudaklı Conta: Ağır tozlu, çamurlu ve çapaklı ortamlarda yatak yüzeyini tam koruyarak gres ömrünü uzatır ve duruş sürelerini sıfırlar.
- Merkezleme Faturalı Gövde Tasarımı: Alt kısmında yer alan özel düz kesim kare taban ve fatura yapısı, hidrolik silindir kovanlarına ve millerine montaj esnasında kusursuz merkezleme sağlar ve en yüksek mukavemetle kaynak yapılabilmesine olanak tanır.
- Çelik / Çelik Maksimum Yük Dayanımı: Metal metale sürtünme yüzeyi, özellikle hidrolik sistemlerin ürettiği ağır şok darbelerinde ve alternatif dikey/yatay yüklemelerde mükemmel bir yapısal rijitlik üretir.
- ELGES Dövme Çelik Kalitesi: Kaynağa uygun düşük karbonlu ve yüksek çekme mukavemetli premium Alman çelik yapısı sayesinde operasyonel ömrü maksimuma çıkarır ve kırılma risklerini tamamen ortadan kaldırır.
