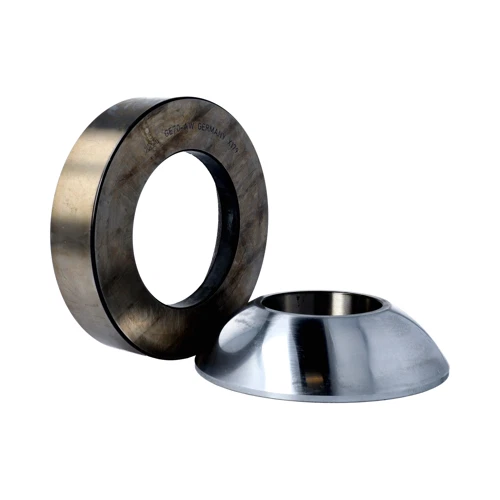

ELGES GE70-AW-A Mafsallı Rulman | 70x160x50 mm | Orijinal ELGES | Arge Rulman | ELGES Rulman
Üretici: ELGES (Schaeffler Grubu Çatısı Altında Küresel Mafsal ve Kaymalı Yatak Teknolojisinin Lider Premium Markası)
Ürün: GE70-AW-A | Mafsallı Rulman / Eksenel Yük Taşıyıcı İki Parçalı Tasarım / Bakım Gerektirmeyen Çelik ve PTFE Kayma Yüzeyi / Hizalama Hatalarını Tolere Eden Oynak Yapı
Marka / Menşei: ELGES / Almanya
Muadil Kodlar: INA GE70-AW-A | SKF GE70-AX | IKO GE70-AX | FAG GE70-AW-A (Küresel premium markaların yüksek performans eksenel tip ve bakım gerektirmeyen mafsallı rulmanları)
GTİP Kodu: 8483.30.80.00.00 (Rulman Barındırmayan Yatak Gövdeleri ve Kaymalı Yataklar)
Kategori Konumu: Mafsallı Rulmanlar (Küresel Kaymalı Yatak Serileri)
🛠️ Ürün Kodunun Teknik Anlamı ve "GE70-AW-A" Kombinasyonunun Dehası (Madde Madde):
- GE: ELGES ve Schaeffler literatüründe, iç yapısında yuvarlanma elemanı barındırmayan, sürtünme yüzeyleri üzerinden hareket ileten küresel radyal ve eksenel yatak mimarisini temsil eder. Montajdaki mil kaçıklıklarını og açısal sapmaları kusursuzca absorbe eder.
- AW-A: Rulmanın eksenel yöndeki ağır yükleri karşılamak üzere iki parçalı pul geometrisinde tasarlanmış, sertleştirilmiş çelik üst yüzeyin premium PTFE katmanı üzerinde harici yağlama olmadan çalışmasını sağlayan bakım gerektirmeyen yüksek teknolojili tasarım mimarisini mühürler.
- 70: Rulmanın mil pulu iç geçiş delik çapının tam net olarak 70 mm olduğunu mühürleyen metrik boyut kodlamasıdır.
- 160: Rulmanın dış gövde pulu toplam montaj çapının tam net olarak 160 mm olduğunu mühürleyen metrik boyut kodlamasıdır.
- 50: Montaj yapıldıktan sonra kumpasla ölçülen toplam gövde eksenel yüksekliğinin boşluksuz talep ettiğiniz nizamda net 50 mm olduğunu mühürleyen metrik boyut kodlamasıdır. Mil pulu et kalınlığı ise net 40 mm nizamındadır.
⚠️ Önemli Teknik Not (Ölçü Uyumu):
Sitenizin Mafsallı Rulmanlar alt kategorisinde yüksek eksenel yük mukavemetini ve salınımlı hareket kararlılığını temsil edecek olan bu model; kumpasla ölçüldüğünde iç mil delik çapı 70 mm, dış bilezik montaj çapı 160 mm ve toplam komple yükseklik genişliği tam ilettiğiniz nizamda net 50 mm olarak ölçülerinizle milimetrik olarak %100 kusursuzca örtüşür. Üstün ELGES Alman yüzey kalitesi mekanizmaya yüksek çalışma doğruluğu ve uzun çalışma ömrü kazandırır.
Bu ürünü paylaş
ELGES GE70-AW-A Mafsallı Rulman | 70x160x50 mm | Orijinal ELGES | Arge Rulman | ELGES Rulman
Üretici: ELGES
Muadil Kod: INA GE70-AW-A / SKF GE70-AX / IKO GE70-AX / Bakım Gerektirmeyen Eksenel Küresel Kaymalı Yataklar
GTİP Kodu: 8483.30.80.00.00
İç Çap d - Mil Çapı: 70 mm (Net İç Yuvarlanma Eksen Çapı)
Dış Çap D: 160 mm (ELGES Optimize Geliştirilmiş Hassas Profil Çapı)
Toplam Yükseklik T: 50 mm (Kumpasla Ölçülen Komple Montaj Genişliği)
İç Mil Pulu Genişliği B: 40 mm (Mil Yatağı Bilezik Et Kalınlığı)
Performans Standartı: DIN ISO 12240-3 Eksenel Seri Standartı
Sızdırmazlık Tipi: Açık Seri (Sürtünmesiz Akıcı Çalışma Sağlayan Contasız Hassas Tasarım)
İç Yuvarlanma Mimarisi: Sert Krom Kaplama Üzeri PTFE Elgoglide Film / Eksenel Küresel Kaymalı Tasarım
Montaj Yapısı: Eksenel Baskı Millerine ve Gövde Yuvalarına Ayrı Ayrı Yerleşim
Rulman Tipi: Yüksek Performans Mafsallı Rulman (Mafsallı Rulmanlar Kategorisi)
Ürün Açıklaması Detaylı Analiz
ELGES GE70-AW-A Mafsallı Rulman, endüstriyel imalat hatlarında, ağır sanayi makinelerinin eksenel baskı millerinde, döner platform yataklamalarında, hidrolik mekanizmaların mafsallı taban bağlantılarında ve tek yönlü ağır eksenel yüklerin dairesel salınımlarla bindiği kompakt mekanizmalarda çalışmak üzere tasarlanmış birinci sınıf mühendislik harikasıdır. 70x160x50 mm net kumpas ölçü parametreleri temel alınarak hazırlanan bu eksenel ünite, küresel pul yapısı sayesinde dikey eksende çalışan mil şaftında meydana gelen açısal hizalama hatalarını ve montaj kaçıklıklarını sistemi kitlemeden mükemmel şekilde tolere eder. İç yapısında bilye veya makara gibi yuvarlanma elemanları barındırmaz; mil pulunun konveks küresel yüzeyi, gövde pulunun konkav PTFE film kaplı yüzeyi üzerinde kayarak çalışır. Bu sayede dikey kesit alanını minimumda tutarken ekstrem eksenel yükleri og şok darbe kuvvetlerini geniş yüzeye yayarak göğüsler. Gövde nizamı yüklerin yüzeye kusursuz şekilde dağılmasını sağlar. Ürünün standart rulmanlardan en büyük üstünlüğü, dışarıdan gres veya sıvı yağlama müdahalesi gerektirmeyen bakım gerektirmeyen kuru sürtünme teknolojisidir. Küresel pazarda INA GE70-AW-A, SKF GE70-AX og IKO GE70-AX kodlarıyla tam muadil olarak tanınan bu gelişmiş Alman imalat teknolojisiyle tasarlanan üniteler, zorlu çalışma ortamlarında sıfır bakımla en düşük sürtünme katsayısını sunar, duruş sürelerini sıfıra indirerek kesintisiz bir çalışma kararlılığı sunar.
Teknik Avantajlar
- Eksenel Ayrılabilir Gövde Yapısı: Mil ve gövde pullarının iki parça halinde bağımsız monte edilebilmesi sayesinde montaj ve bakım süreçlerinde kusursuz esneklik sağlar.
- Bakım Gerektirmeyen Yapı Teknolojisi: Sert krom kaplama ve PTFE film tabakası kombinasyonu sayesinde harici gresleme ihtiyacını ortadan kaldırarak ömür boyu kuru çalışır.
- Sektörel Global Muadillik: INA, SKF ve IKO markalarının ilgili eksenel serileriyle milimetrik ölçüsel ve fonksiyonel olarak %100 tam uyumludur.
- Optimize Edilmiş Baskı Dayanımı: 70 mm iç çap, 160 mm dış çap ve 50 mm toplam yükseklik boyutlarıyla çok dar alanlarda ultra yüksek eksenel statik yükleri taşır.
- ELGES Malzeme Kalitesi: Aşınmaya, korozyona ve ağır sanayi şok baskılarına karşı dirençli üstün kaliteli gövde çeliği sayesinde operasyonel ömrü uzatır.
