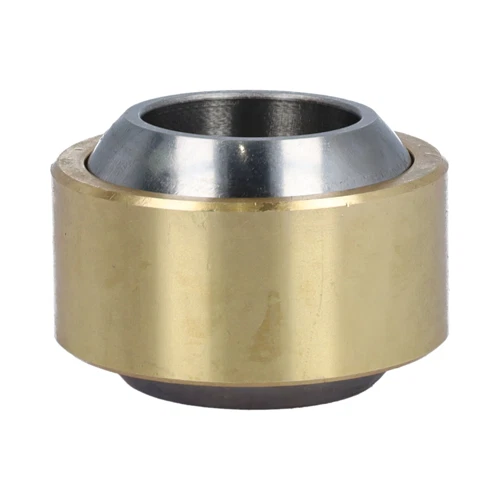

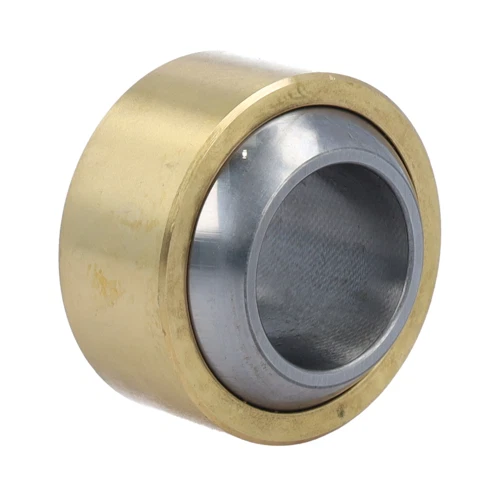

ELGES GE10-PW Mafsallı Rulman | 10x22x14 mm | Orijinal ELGES | Arge Rulman | ELGES Rulman
Üretici: ELGES (Schaeffler Grubu Çatısı Altında Küresel Mafsal ve Kaymalı Yatak Teknolojisinin Lider Premium Markası)
Ürün: GE10-PW | Mafsallı Rulman / Bakım Gerektirmeyen Çelik ve PTFE Bronz Film Sürtünme Yüzeyi / K Serisi Boyut Geometrisi / Eksenel Kaçıklıkları Tolere Eden Radyal Küresel Kaymalı Yatak
Marka / Menşei: ELGES / Almanya
Muadil Kodlar: Küresel premium markaların yüksek performans GE K boyut serisi ve bakım gerektirmeyen mafsallı rulmanları
GTİP Kodu: 8482.80.00.00.00 (Diğer Rulmanlar ve Kombine Yataklar)
Kategori Konumu: Mafsallı Rulmanlar (Küresel Kaymalı Yatak Serileri)
🛠️ Ürün Kodunun Teknik Anlamı ve "GE10-PW" Kombinasyonunun Dehası (Madde Madde):
- GE: ELGES ve Schaeffler literatüründe, radyal ve birleşik yükleri göğüslemek üzere tasarlanmış, iç yapısında yuvarlanma elemanı barındırmayan küresel yüzeyli radyal kaymalı yatak mimarisini temsil eder. Tasarımı sayesinde montajdaki mil kaçıklıklarını ve açısal sapmaları kusursuzca absorbe eder.
- PW: Rulmanın bakım gerektirmeyen sürtünme yüzeyi kombinasyonunu mühürler. Sertleştirilmiş çelik iç bileziğin, dış bilezikteki premium PTFE ve bronz karışımlı özel film tabakası üzerinde sıfır yağlama ihtiyacıyla, minimum sürtünmeyle kayarak çalışmasını temsil eder.
- 10: Rulmanın iç bilezik mil geçiş delik çapının tam net olarak 10 mm olduğunu mühürleyen metrik boyut kodlamasıdır.
- 22: Rulmanın dış bilezik toplam montaj yuvası çapının tam net olarak 22 mm olduğunu mühürleyen metrik boyut kodlamasıdır.
- 14: İç bileziğin toplam gövde genişliğinin boşluksuz talep ettiğiniz nizamda net 14 mm olduğunu mühürleyen metrik boyut kodlamasıdır. Dış bilezik genişliği ise teknik standarta uygun olarak net 10,5 mm olarak üretilmiştir.
⚠️ Önemli Teknik Not (Ölçü Uyumu):
Sitenizin Mafsallı Rulmanlar alt kategorisinde yüksek açısal hareket kabiliyetini temsil edecek olan bu model; kumpasla ölçüldüğünde iç mil delik çapı 10 mm, dış bilezik montaj çapı 22 mm ve toplam iç bilezik genişliği tam ilettiğiniz nizamda net 14 mm olarak ölçülerinizle milimetrik olarak %100 kusursuzca örtüşür. Üstün ELGES Alman yüzey kalitesi mekanizmaya yüksek çalışma doğruluğu ve uzun çalışma ömrü kazandırır.
Bu ürünü paylaş
ELGES GE10-PW Mafsallı Rulman | 10x22x14 mm | Orijinal ELGES | Arge Rulman | ELGES Rulman
Üretici: ELGES
Muadil Kod: Bakım Gerektirmeyen Radyal Küresel Kaymalı Yataklar / Maintenance-Free Radial Spherical Plain Bearings
GTİP Kodu: 8482.80.00.00.00
İç Çap d - Mil Çapı: 10 mm (Net İç Yuvarlanma Eksen Çapı)
Dış Çap D: 22 mm (ELGES Optimize Geliştirilmiş Hassas Profil Çapı)
Toplam Genişlik B: 14 mm (Kumpasla Ölçülen Net İç Bilezik Genişliği)
Dış Bilezik Genişliği C: 10,5 mm (Dış Bilezik Net Yuvarlanma Tabanı Genişliği)
Performans Standartı: DIN ISO 12240-1 K Serisi Standartı
Sızdırmazlık Tipi: Açık Seri (Sürtünmesiz Çalışma Sağlayan Contasız Hassas Tasarım)
İç Yuvarlanma Mimarisi: Çelik Üzeri PTFE Bronz Film Tabakası / Küresel Kaymalı Yatak Tasarımı
Montaj Yapısı: Hassas Taşlanmış Mil ve Mekanizma Yuvası Yerleşimi
Rulman Tipi: Yüksek Performans Mafsallı Rulman (Mafsallı Rulmanlar Kategorisi)
Ürün Açıklaması Detaylı Analiz
ELGES GE10-PW Mafsallı Rulman, endüstriyel otomasyon hatlarında, hidrolik ve pnömatik silindirlerin bağlantı mafsallarında, mekanik rot kollarında ve eksenel sapmalar ile dairesel salınımların yoğun olduğu kompakt mekanizmalarda çalışmak üzere tasarlanmış birinci sınıf mühendislik harikasıdır. 10x22x14 mm net kumpas ölçü parametreleri temel alınarak hazırlanan bu ünite, küresel iç yapısı sayesinde mil şaftında meydana gelen açısal kaçıklıkları mekanizmayı kitlemeden mükemmel şekilde tolere eder. İç yapısında bilye veya makara bulunmaz; bunun yerine çelik iç bilezik, dış bilezikteki PTFE-bronz film katmanı üzerinde kayarak çalışır. Bu sayede radyal kesit alanını minimumda tutarken ekstrem mekanik yükleri ve şok darbe kuvvetlerini geniş yüzeye yayarak göğüsler. Gövde nizamı yüklerin yüzeye kusursuz şekilde dağılmasını sağlar. Ürünün standart rulmanlardan en büyük üstünlüğü, dışarıdan gres veya sıvı yağlama gerektirmeyen kuru sürtünme teknolojisidir. Gelişmiş Alman üretim teknolojisiyle tasarlanan bu üniteler, zorlu çalışma ortamlarında sıfır bakımla en düşük sürtünme katsayısını sunar, duruş sürelerini sıfıra indirerek kesintisiz bir çalışma kararlılığı sunar.
Teknik Avantajlar
- Bakım Gerektirmeyen Kayma Teknolojisi: PTFE ve bronz film tabakası sayesinde harici yağlamaya ihtiyaç duymadan ömür boyu kuru ve stabil çalışır.
- Yüksek Açısal Kaçıklık Toleransı: Mekanizmalarda montaj hatalarından veya yük altındaki esnemelerden kaynaklanan mil eğriliklerini absorbe eder.
- Optimize Edilmiş Güç Yoğunluğu: 10 mm iç, 22 mm dış çap ve 14 mm gövde genişliğiyle en dar alanlarda yüksek statik yükleri sorunsuzca taşır.
- Alman Malzeme Kalitesi: Aşınmaya ve korozyona karşı dirençli üstün kaliteli gövde yapısı sayesinde operasyonel ömrü uzatır ve duruş maliyetlerini düşürür.
