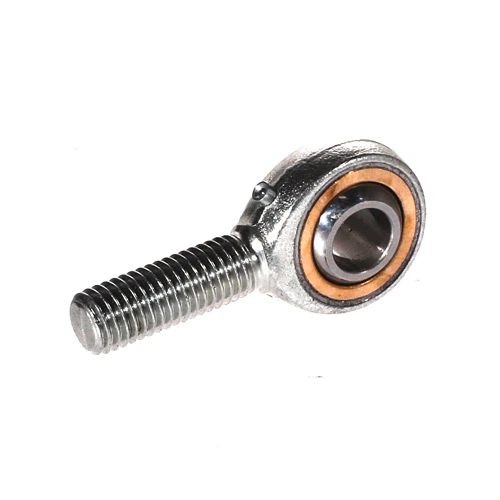

ELGES GAKFR12-PB Erkek Rot Başı Right Sağ Diş | 12x34x16 mm | Orijinal ELGES | Arge Rulman
Piyasa Tanımı: Erkek Rot Başı / Sağ Diş (Right) / M12 Bağlantılı / Çelik Bronz Yataklı (Bakım Gerektiren) Premium Rot Kafası
Ürün Tipi: GAKFR12-PB | M12 Sağ Diş Erkek Bağlantı Saplamalı Rot Başı (Mafsal Kafası) / Periyodik Yağlamalı Çelik Üzeri Bronz Çalışma Yüzeyli Ağır Hizmet Tipi Oynak Yatak
Teknik Ölçü: Kumpasla Ölçüldüğünde İç Mil Delik Çapı 12 mm, Dış Kafa Çapı 34 mm, Toplam İç Küre Kalınlığı 16 mm, Erkek Saplama Ölçüsü M12 Sağ Diş
GTİP Kodu: 8483.30.80.00.00 (Rulman Barındırmayan Yatak Gövdeleri ve Kaymalı Yataklar)
Kategori Konumu: Mafsallı Rulmanlar (Rot Başları / Mafsal Kafası Serileri)
🛠️ Ürün Kodunun Teknik Anlamı ve "GAKFR12-PB" Kombinasyonunun Dehası (Madde Madde):
- GAKFR12-PB: ELGES ve Schaeffler literatüründe, M12 metrik normunda entegre dıştan vidalı (erkek saplamalı) bağlantı miline sahip, sağ diş (right-hand thread) yönünde sıkılan ve yüksek mekanik kuvvetleri emniyetle aktaran rot başı mimarisini temsil eder.
- 12 (Mil ve Diş Çapı): Rot başının iç delik (göz) çapının ve alt erkek saplama diş kalınlığının tam net olarak 12 mm (M12) olduğunu mühürleyen metrik boyut kodlamasıdır.
- -PB: Rulmanın çelik üzeri bronz kayma yüzeyi kombinasyonunu ve gövde üzerinde yer alan entegre yağlama yuvalarını mühürler. Metal metale sürtünme yüzeyi sayesinde ağır şok yüklere karşı ekstrem direnç gösterir; periyodik olarak greslenerek çalıştırılması gerekir.
- 34 (Dış Çap): Rot başının küresel kafa kısmının toplam dış profil dairesel çapının tam net olarak 34 mm olduğunu mühürleyen metrik boyut kodlamasıdır.
- 16 (Genişlik): İç bileziğin (kürenin) toplam gövde genişliğinin boşluksuz nizamda net 16 mm olduğunu mühürleyen metrik boyut kodlamasıdır. Gövdenin kafa et kalınlığı ise teknik standarta uygun olarak net 12 mm olarak üretilmiştir.
⚠️ Önemli Teknik Not (Ölçü Uyumu):
Sitenizin Rot Başları alt kategorisinde yüksek darbe mukavemetini, metal metale güçlü çalışma nizamını ve erkek saplama kolaylığını temsil edecek olan bu model; kumpasla ölçüldüğünde iç mil geçiş delik çapı 12 mm, erkek mil vida çapı M12, kafa dış çapı 34 mm ve toplam iç küre genişliği tam net olarak 16 mm olarak ölçülerinizle milimetrik olarak %100 kusursuzca örtüşür. Üstün ELGES Alman yüzey kalitesi mekanizmaya yüksek çalışma doğruluğu ve uzun ömrü kazandırır.
Bu ürünü paylaş
ELGES GAKFR12-PB Erkek Rot Başı Right Sağ Diş | 12x34x16 mm | Orijinal ELGES | Arge Rulman
Üretici: ELGES
Muadil Kod: INA GAKFR12-PB / FAG GAKFR12-PB / SKF SAKAC 12 M / IKO POS 12 / LS GAKFR12-PB / Bakım Gerektiren Erkek Sağ Diş Çelik/Bronz Kayma Yüzeyli Rot Başları (Mafsal Kafaları)
GTİP Kodu: 8483.30.80.00.00
İç Göz Çapı d - Mil Çapı: 12 mm (Net İç Yuvarlanma Eksen Çapı)
Erkek Diş Ölçüsü / Yönü: M12 / Sağ Diş (Right Hand Thread) Nizamı
Kafa Dış Çapı D: 34 mm (ELGES Optimize Geliştirilmiş Hassas Gövde Çapı)
Toplam İç Bilezik Genişliği B: 16 mm (Kumpasla Ölçülen Net Küresel Göbek Genişliği)
Gövde Kafa Kalınlığı C1: 12 mm (Dış Bilezik Net Yatak Tabanı Genişliği)
Toplam Boy L: 70 mm (Erkek Saplama Ucundan Kafa Tepesine Kadar Komple Ürün Boyu)
Saplama Diş Boyu G: 32 mm (Erkek Vidalanma Kısmının Net Uzunluğu)
Sızdırmazlık Tipi: Açık Seri (Sürekli Greslemeyi ve Yağ Geçişini Kolaylaştıran Contasız Hassas Tasarım)
İç Yuvarlanma Mimarisi: Sertleştirilmiş Çelik Üzeri Yüksek Kalite Bronz Tabaka / Bakım Gerektiren Küresel Kaymalı Sistem
Montaj Yapısı: Doğrudan M12 Dişi Yuvaya veya Dişi Şaft Borusuna Saplama Yerleşimi
Rulman Tipi: Yüksek Performans Erkek Rot Başı (Mafsallı Rulmanlar / Rot Başları Kategorisi)
Ürün Açıklaması Detaylı Analiz ve Çalışma Prensibi
ELGES GAKFR12-PB Erkek Rot Başı (Mafsal Kafası), endüstriyel otomasyon hatlarında, pnömatik silindir kollarının bağlantı uçlarında, iş makinelerinin mekanik kumanda kollarında, tekstil, matbaa ve ambalaj makinelerinin yönlendirme ve itme-çekme çubuklarında, tarım makinelerinde ve ağır sanayi şok yüklerinin dairesel salınımlarla vidalı şaft kollarına bindiği kompakt mekanizmalarda çalışmak üzere tasarlanmış birinci sınıf mühendislik harikasıdır. 12x34x16 mm net kumpas ölçü parametreleri temel alınarak hazırlanan bu erkek ve sağ diş (right) saplamalı ünite, küresel iç yatak yapısı sayesinde bağlı olduğu şaft mekanizmasında meydana gelen radyal, eksenel kaçıklıkları ve montaj hatalarından kaynaklanan açısal hizasızlıkları sistemi kitlemeden mükemmel şekilde tolere eder. Ürünün çalışma prensibi, iç yapısında herhangi bir bilye veya makara gibi yuvarlanma elemanı barındırmayan küresel kaymalı yatak (plain bearing) mimarisine dayanır. Sertleştirilmiş, taşlanmış ve yüzeyi hassas mikron seviyesinde parlatılmış çelik iç göbek küresi, erkek gövde kafasının içerisine yüksek hassasiyetle yerleştirilmiş özel yüksek dayanımlı bronz yataklama alaşımı üzerinde doğrudan sürtünerek çalışır. Çelik/bronz malzeme kombinasyonu, esnek yapısı sayesinde ani gelen şok darbeleri ve yön değiştiren ağır mekanik kuvvetleri mükemmel şekilde sönümler. Metal metale sürtünme esnasında aşınmayı, ısınmayı ve mekanik yorulmayı engellemek için, rulmanın gövde kısmında yer alan özel gres kanalları vasıtasıyla periyodik olarak yağlanması gerekir. Düzenli gres pompalaması, sürtünme katsayısını sıfıra yaklaştırırken yataklama yüzeyini dış ortam kirlerinden korur. Küresel pazarda INA GAKFR12-PB, FAG GAKFR12-PB, SKF SAKAC 12 M ve IKO POS 12 kodlarıyla tam muadil olarak bilinen bu premium Alman teknolojisi ürünler, ağır mekanik yüklerin ve darbe kuvvetlerinin yoğun olduğu endüstriyel operasyon sahalarında en yüksek statik ve dinamik yük taşıma kararlılığını sunar.
Teknik Avantajlar
- Çelik / Bronz Maksimum Şok Dayanımı: Özel alaşımlı esnek bronz yatak yüzeyi, darbeli, alternatif yönlü ağır yüklemelerde ve titreşimli mekanizmalarda üstün bir mekanik direnç üretir.
- Entegre Yağlama Kanalları: Gövde üzerinde hazır bulunan kanal ve delik nizamı sayesinde rot başına doğrudan ve etkin gresleme imkanı tanır, aşınmayı engeller.
- Entegre Erkek Saplama ve Sağ Diş Yapısı: M12 sağ dişli dış vidalı saplama mili, doğrudan şaft borularına veya bağlantı mekanizmalarına boşluksuz vidalanma kolaylığı sağlar ve montaj süreçlerini hızlandırır.
- Esnek Açısal Salınım Toleransı: Küresel düz yatak geometrisi, mekanizmanın dairesel, salınımlı ve titreşimli tüm hareketlerini zorlanmadan geniş açılarda sönümler ve göğüsler.
- ELGES Gövde ve Malzeme Kalitesi: Aşınmaya, korozyona ve ani mekanik darbelere karşı ekstra dirençlendirilmiş dövme çelik gövde yapısı sayesinde operasyonel ömrü maksimuma çıkarır.
