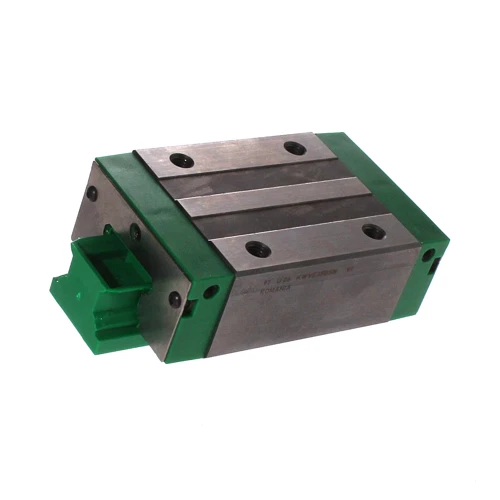

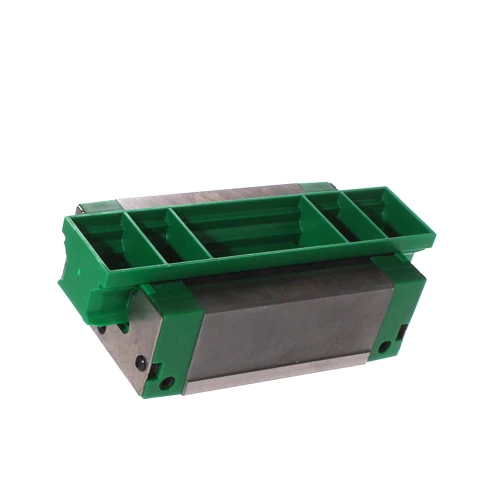

INA KWVE35-B-SN-V1-G3 Lineer Kızak Arabası | Dar Tip | (44x70x112 mm) | Orijinal INA | Arge Rulman
Kısa Yan Açıklama (Hızlı Bakış)
- Ürün: KWVE35-B-SN-V1-G3 | (Dar Tip Lineer Kızak Arabası)
- Marka / Menşei: INA (Almanya - Schaeffler Group)
- Muadil Kodlar: HIWIN EGH35 CA (Dar Tip) / THK HSR35 R
- GTİP Kodu: 8482.10.10.00.00
- Net Ölçü (Yükseklik x Genişlik x Uzunluk): | (44 x 70 x 112 mm) |
🛠️ Ürün Kodunun Teknik Anlamı (Madde Madde):
- KWVE: Dört sıralı bilyalı lineer devridaim arabası olduğunu belirtir.
- 35: Arabanın kullanılacağı ray genişliğinin 35 mm olduğunu ifade eder.
- B: Sistemin güncel nesil/dizayn varyantını temsil eder.
- SN (Slim/Narrow): Arabanın Dar Tip olduğunu, montaj genişliğinin standart arabalara göre daha ince tutulduğunu gösterir.
- V1: Arabanın Hafif Ön Yüklü olduğunu, boşluksuz çalışma ve yüksek rijitlik sunduğunu mühürler.
- G3: Arabanın Yüksek Hassasiyet sınıfında (binde bir tolerans) üretildiğini gösterir.
⚠️ Önemli Teknik Not (Dar Gövde ve Senin Ölçülerinle Uyum):
KWVE35-B-SN-V1-G3 kodlu bu ünite, 35'lik ray grubunda geniş gövdeli (flanşlı) arabaların sığmadığı dar kanallar ve kısıtlı montaj alanları için tasarlanmıştır. Kumpasla ölçtüğünde verdiğin 44 mm yükseklik, 70 mm genişlik ve 112 mm toplam uzunluk değerleri bu Dar Tip gövdeyle mermi gibi örtüşür. Dört sıralı bilya yapısı sayesinde, ince yapısına rağmen en ağır sanayi yükleri altında rijitliğini korur.
🛠️ Teknik Destek ve Sipariş Hattı:
📞 Telefon & WhatsApp: 0532 214 89 63
Arge Rulman: KWVE 35'lik dar tip (SN) yüksek hassasiyetli kızak arabalarında ve profesyonel lineer yataklama sistemlerinde stoktan hızlı teslimat.
Bu ürünü paylaş
INA KWVE35-B-SN-V1-G3 Lineer Kızak Arabası | Dar Tip | (44x70x112 mm) | Orijinal INA | Arge Rulman
Teknik Özellikler (Kumpas Verileri)
- Üretici: INA (Schaeffler Group)
- Ürün Kodu: KWVE35-B-SN-V1-G3
- Muadil Kod: HIWIN EGH35 CA / THK HSR35 R
- GTİP Kodu: 8482.10.10.00.00
- Montaj Yüksekliği (H): 44 mm
- Araba Genişliği (W): 70 mm
- Toplam Uzunluk (L): 112 mm
- Hassasiyet Sınıfı: G3 (Yüksek Hassasiyet)
Ürün Açıklaması (Detaylı Analiz)
INA KWVE35-B-SN-V1-G3, yüksek taşıma kapasitesini dar bir gövde yapısıyla sunan profesyonel bir lineer kızak arabasıdır. Senin verdiğin 44x70x112 mm kumpas ölçüleri baz alınarak mühürlenen bu ünite, dört sıralı bilya devridaim kanalları sayesinde yükü raya her yönden kusursuz iletir. V1 ön yükü titreşimi minimize ederken, G3 tolerans grubu mikro-hassasiyette konumlandırma sağlar. Orijinal INA mühendisliğiyle üretilen bu ünite, Arge Rulman güvencesiyle özellikle dar şasili ağır hizmet makinelerinde maksimum performans sunar.
Teknik Avantajlar
- Dar Tip Tasarım (SN): Montaj alanının kısıtlı olduğu sistemlerde maksimum yer tasarrufu sağlar.
- Yüksek Rijitlik: 4 sıra bilya dizilimi ile dar yapısına rağmen ağır baskı yüklerine karşı tam direnç gösterir.
- Hassas Konumlandırma: G3 sınıfı ile ray üzerinde binde bir hassasiyetinde tekrarlanabilirlik sağlar.
- Sarsıntısız Akış: Taşlanmış bilya yolları ve V1 ön yükü sayesinde pürüzsüz hareket gücü sunar.
Kullanım Alanları
- Dar kanallı ağır yük CNC işleme merkezleri ve otomasyon hatları.
- Büyük ölçekli paketleme, gıda ve dolum tesisleri.
- Hassas dik işleme tezgahları ve robotik transfer üniteleri.
- Yüksek rijitlik ve dar alan uyumu gereken tüm ağır sanayi doğrusal kızakları.
