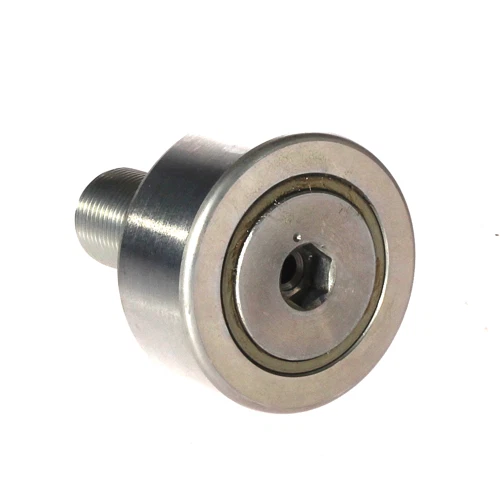

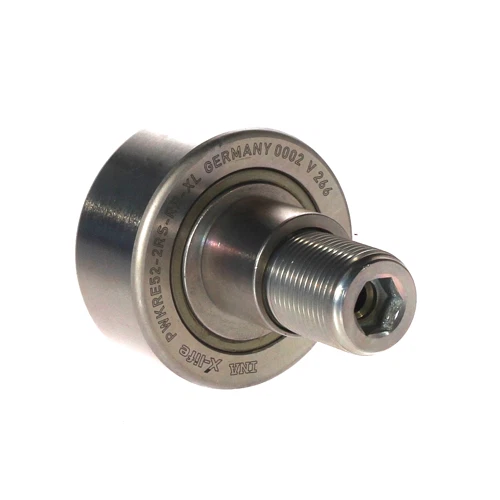

INA PWKRE52-2RS-XL Eksantrik Çivili Tip (Saplamalı) Palet Makarası Rulmanı | (20x52x24 mm) | Orijinal INA | Arge Rulman | INA Rulman
Kısa Yan Açıklama (Hızlı Bakış)
Ürün: PWKRE52-2RS-XL | (Eksantrik Çivili / Ayarlanabilir Saplamalı Çift Sıralı Silindirik Masuralı Palet Makarası - Ağır Hizmet Kılavuz Rulmanı)
Marka / Menşei: INA (Almanya - Schaeffler Group)
Muadil Kodlar: SKF eksantrikli ağır hizmet kam takipçileri / IKO ve NTN ayarlanabilir saplamalı ağır hizmet masura alternatifleri
GTİP Kodu: 8482.50.00.00.00 (Diğer Silindirik Makaralı Rulmanlar)
Net Ölçü (Saplama Mil Çapı x Dış Çap x Dış Bilezik Genişliği): | (20 x 52 x 24 mm) |
🛠️ Ürün Kodunun Teknik Anlamı (Madde Madde):
- PWKR: INA literatüründe, iç tasarımı kafessiz tam dolu çift sıralı silindirik masuralı (full complement cylindrical roller) mimariye dayanan, eksenel yönlendirme dudakları barındıran ve çok yüksek radyal şok yükleri göğüsleyebilen flanş kalınlığı artırılmış saplamalı (çivili) palet makarası serisidir.
- E (Eksantrik Sihri): Bu ürünün en ayırt edici mekanik özelliğidir. Saplama mili üzerinde entegre bir eksenel kaçıklık burcu (eksantrik bilezik) yer alır. Bu sayede, montaj anında makara ray yüzeyine tam yanaşmazsa veya zamanla aşınma boşluğu oluşursa, saplama mil döndürülerek makara yüksekliği mikro-metrik düzeyde aşağı/yukarı ayarlanabilir.
- 52: Makaranın ray üzerine basan en dış yuvarlanma çapının 52 mm olduğunu mühürler.
- 2RS: Makaranın her iki yanında, iç hassas masura yollarını tozdan, su sıçramasından ve harici çapaklardan koruyan çelik takviyeli kauçuk sızdırmazlık keçesi bulunduğunu belgeler.
- XL (X-life): Schaeffler Group'un tescilli yüksek performans mühürüdür. Geliştirilmiş yüzey kalitesi ve masura geometrisi sayesinde standart serilere oranla %15 daha fazla yük taşıma kapasitesi ve katbekat uzun çalışma ömrü sunar.
⚠️ Önemli Teknik Not (Düz PWKR Serisinden Farkı ve Ölçü Uyumu):
INA PWKRE52-2RS-XL kodlu bu ünite, doğrusal hareket hatlarında hassas yükseklik ayarı ve boşluk sıfırlama (pre-loading) istenen sarsıntılı bölgeler için üretilmiş özel bir ağır sanayi elemanıdır. Kumpasla ölçtüğünde şaseye bağlanan ana saplama mil çapı 20 mm, dış makara dairesel çapı 52 mm ve ray yüzeyine basan dış bilezik genişliği net 24 mm olarak ilettiğin değerlerle kusursuzca örtüşür. Kodun içindeki "E" harfi, sahada montaj yapan ustalar için hayat kurtarıcıdır; düz modellerde montaj şasesindeki delik kaçık delinirse makara boşa düşerken, bu eksantrikli modelde cıvata kendi ekseninde döndürülerek ray üzerine mermi gibi tam basması sağlanır. İçindeki tam dolu silindirik masuralar çizgisel temas kurarak ani darbelere, bükülme ve ezilmelere karşı devasa bir rijitlik sunar.
Bu ürünü paylaş
INA PWKRE52-2RS-XL Eksantrik Çivili Tip (Saplamalı) Palet Makarası Rulmanı | (20x52x24 mm) | Orijinal INA | Arge Rulman | INA Rulman
Teknik Özellikler (Kumpas Verileri)
Üretici: INA (Almanya - Schaeffler Group)
Ürün Kodu: PWKRE52-2RS-XL
Muadil Kod: Ayarlanabilir Eksantrikli Silindirik Masuralı Kam Takipçileri / Cam Follower
GTİP Kodu: 8482.50.00.00.00
Saplama Mil Çapı (d): 20 mm (Montaj Diş Yapısı M20)
Dış Çap (D): 52 mm
Dış Bilezik Yuvarlanma Genişliği (C): 24 mm
Tasarım Tipi: Eksantrik Çivili Tip (Ayarlanabilir Saplamalı / Entegre Cıvatalı)
Sızdırmazlık: 2RS (Çift Dudaklı Kauçuk Keçe - Çift Taraflı)
İç Mimari: Çift Sıralı Tam Dolu Silindirik Masuralı (Full Complement)
Rulman Tipi: Palet Makarası / Eksantrik Kam Takipçisi / Kılavuz Rulman
Ürün Açıklaması (Detaylı Analiz)
INA PWKRE52-2RS-XL Eksantrik Çivili Tip (Saplamalı) Palet Makarası Rulmanı, endüstriyel otomasyon hatlarında, ağır yük doğrusal kılavuz raylarında ve hassas yükseklik ayarı gerektiren kam sürücü mekanizmalarında doğrudan yuvarlanma yüzeyi olarak çalışmak üzere tasarlanmış profesyonel bir Alman güç aktarım elemanıdır. Sizin ilettiğiniz 20x52x24 mm net kumpas ölçüleri baz alınarak mühürlenen bu ünite, kalın cidarlı masif dış bileziği sayesinde doğrudan çelik raylar üzerinde şekil değiştirmeden ve ezilmeden pürüzsüzce hareket eder. Saplama mil üzerindeki fabrikasyon eksantrik mekanizma, montaj deliklerindeki mikro imalat hatalarını veya zamanla rayda oluşan aşınma toleranslarını rulmanı sökmeden hat üzerinde kalibre etme konforu tanır. "X-life (XL)" teknolojisiyle üretilen kafessiz tam dolu çift sıralı silindirik masura yapısı, iç hacimdeki boşlukları tamamen bitirerek ağır sanayideki en yüksek tonajlı radyal baskıları ve şok momentleri şekil değiştirmeden göğüsler. "2RS" çift dudaklı sızdırmazlık teknolojisi, en ince talaş tozunun, nemin ve harici kirleticilerin içeri sızmasını engellerken içerideki fabrikasyon yüksek kararlılıklı gresin ömrünü korur ve makinenizin kesintisiz çalışmasını garanti altına alır.
Teknik Avantajlar
- Eksantrik Burç ile Hassas Kalibrasyon: Saplama mili döndürülerek makaranın raya olan basma mesafesini mikro-metrik düzeyde ayarlayabilme, boşluk sıfırlama (backlash sönümleme) yeteneği.
- Tam Dolu Silindirik Masura Gücü: Standart iğneli makaralara kıyasla iç hacmi tamamen masuralarla doldurulmuş yapı sayesinde ulaşılan en yüksek radyal yük ve şok darbe taşıma kapasitesi.
- Entegre Saplama (Çivi) Rijitliği: Gövdeyle bütünleşik vidalı mil yapısı sayesinde şok darbelere karşı üstün eğilme direnci ve ekstra aks maliyeti yaratmayan kompakt tasarım.
- X-life (XL) Üstün Performans: Geliştirilmiş iç yuvarlanma geometrisi ve yüksek taşlama kalitesi sayesinde minimum sürtünme torku, sıfır ısınma ve katbekat uzun çalışma ömrü.
Kullanım Alanları
- Hassas yükseklik ayarı ve sıfır boşluk istenen doğrusal kılavuz ray yolları, kartezyen robotik transfer hatları ve eksenel kam sürücü düzenekleri.
- Ağır baskı, darbe ve çalışma titreşimi uygulayan paketleme, pres besleme, ambalajlama, sac işleme, demir-çelik ve dolum makinelerinin yönlendirici kolları.
- Tekstil makineleri, matbaa merdaneleri, maden/mermer işleme hatları ve endüstriyel konveyör taşıma kasnak sistemleri.
- Radyal şok baskıların yüksek, hat üzerinde milimetrik yükseklik ayarı yapılmasının kritik olduğu tüm ağır sanayi uygulamaları.
