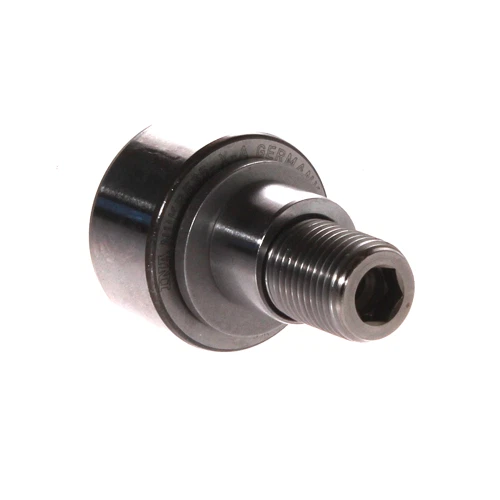

INA NUKRE35-X-SK Saplama Tipi Kam Makaralı Rulman | (16x35x18/52 mm) | Orijinal INA | Arge Rulman | INA Rulman
Kısa Yan Açıklama (Hızlı Bakış)
Ürün: NUKRE35-X-SK | (Saplama Tipi Kam Makaralı Rulman / Çift Sıralı Silindirik Masuralı, Eksantrik Burçlu ve Düz Kılavuz Makara)
Marka / Menşei: INA (Almanya - Schaeffler Group)
Muadil Kodlar: SKF NUKRE 35 B (Düz Profil) / NTN ve IKO özel ağır hizmet alyenli kızak muadilleri
GTİP Kodu: 8482.50.00.00.00
Net Ölçü (Mil Saplama Çapı x Dış Çap x Genişlik / Toplam Boy): | (16 x 35 x 18 / 52 mm) |
🛠️ Ürün Kodunun Teknik Anlamı (Madde Madde):
- NUKRE: Entegre iğneli masuralar yerine çift sıralı tam dolu silindirik masura (full complement cylindrical roller) dizilimine ve saplama üzerinde ayarlanabilir bir eksantrik halkaya / burca (eccentric collar) sahip en üst seviye ağır hizmet serisidir.
- 35: Makaranın dış yuvarlanma yüzeyinin (dış çapının) 35 mm olduğunu ifade eder.
- X: Makaranın dış profilinin bombeli değil, tamamen düz / silindirik (cylindrical outer ring) geometride üretildiğini mühürler. Ray yüzeyiyle tam temas istenen düz kızaklar için tasarlanmıştır.
- SK (Orijinal Hex Socket): Ürünün saplama baş kısmında montaj ve kurulum esnasında tornavida yerine alyen anahtar kullanımına izin veren altıgen alyen soket yuvası barındırdığını belgeler (Standart INA kataloglarında "A" veya doğrudan alyen yapısıyla eşleşir).
⚠️ Önemli Teknik Not (Standart Tornavida Yarıklı ve Bombeli Seriden Farkı):
INA NUKRE35-X-SK kodlu bu zirve ünite; devasa radyal kuvvetlerin bindiği, düz kızak hatlarında kusursuz bir çizgisel temas yüzeyi istenen ve mekanizmada mikro-hassasiyette sıfır boşluk ayarı ile yüksek torklu sıkma aranan yerlerin can damarıdır. Kumpasla ölçtüğünde dış makara çapı 35 mm, mil bağlantı saplaması (diş çapı) M16 (16 mm), makara genişliği çift sıralı masura yapısından dolayı 18 mm ve toplam saplama boyu net 52 mm olarak mermi gibi örtüşür. Standart modeldeki bombeli dış yuvarlanma yüzeyi yerine bu üründe "X" ekiyle tamamen düz (silindirik) bir dış bilezik yüzeyi sunulur. Bu sayede bastığı düz ray yüzeyine uçtan uca tam oturur, temas alanını genişleterek basıncı düşürür ve rayda aşınmayı önler. Saplama döndürüldükçe üzerindeki eksantrik burç sayesinde makara mikro seviyede hareket ederek montaj boşluklarını sıfırlar. En kritik montaj avantajı olan "SK" eki sayesinde ise kurulum esnasında yüksek torklu alyen anahtar kullanılır; bu da sarsıntılı hatlarda gevşemeyi tamamen bloke eder.
Bu ürünü paylaş
INA NUKRE35-X-SK Saplama Tipi Kam Makaralı Rulman | (16x35x18/52 mm) | Orijinal INA | Arge Rulman | INA Rulman
Teknik Özellikler (Kumpas Verileri)
Üretici: INA (Almanya - Schaeffler Group)
Ürün Kodu: NUKRE35-X-SK
Muadil Kod: SKF NUKRE 35 B (Düz Profil) / NTN ve IKO Düz Kızak Alyenli Karşılıkları
GTİP Kodu: 8482.50.00.00.00
Dış Çap (D): 35 mm (Silindirik / Düz Profil)
Saplama Diş Çapı (d): M16 (16 mm)
Makara Genişliği (B): 18 mm
Toplam Saplama Boyu (L): 52 mm
Montaj Yuvası: Altıgen Alyen Soketli (Hex Soket / SK Suffix)
Rulman Tipi: Saplama Tipi Kam Makaralı Rulman (Çift Sıralı Silindirik Masuralı, Düz Profilli ve Eksantrik Ayarlı)
Ürün Açıklaması (Detaylı Analiz)
INA NUKRE35-X-SK Saplama Tipi Kam Makaralı Rulman, endüstriyel otomasyon sistemlerinde, düz kızak doğrusal kılavuzlarında, ağır yük konveyör hatlarında hem devasa radyal kuvvetleri hem de yanal eksenel yükleri maksimum temas yüzeyiyle karşılamak ve montaj kaçıklıklarını sıfırlamak üzere tasarlanmış profesyonel bir Alman güç aktarım elemanıdır. Standart 16x35x18/52 mm net ölçü mimarisine sahip bu ünite, kalın cidarlı masif dış bileziğinin düz (silindirik) "X" geometrisi sayesinde bastığı düz ray yüzeylerinde yükü uçtan uca eşit dağıtarak noktasal gerilmeleri tamamen engeller. Çift sıralı tam dolu silindirik masura yapısı çizgisel temas alanını maksimuma çıkararak moment dayanımını zirveye taşır. Entegre eksantrik bilezik (KRE) yapısı, hassas kılavuz kızaklarında boşluksuz ve milimetrik kurulum konforu sağlar. Metal labirent sızdırmazlık halkaları, sürtünme direncini artırmadan gresin içeride kalmasını mühürler. Baş kısmındaki entegre alyen yuvası (SK), dar montaj hacimlerinde tornavidaya kıyasla çok daha güçlü bir sıkma ve sabitleme kararlılığı sunarak ağır endüstriyel sarsıntılı hatlarda gevşemeyi tamamen önler.
Teknik Avantajlar
- Silindirik Dış Profil (X): Tamamen düz yuvarlanma yüzeyi sayesinde karşı düz ray yüzeyiyle maksimum çizgisel temas ve optimize edilmiş basınç dağılımı.
- Eksantrik Ayar Kararlılığı (NUKRE): Entegre eksantrik burç yapısı yardımıyla, montaj anında makaranın karşı raya olan basma kuvveti mikro düzeyde ayarlanabilir, sistem boşlukları sıfırlanır.
- Alyen Yuvalı Saplama Başlığı (SK): Kurulum esnasında alyen anahtar vasıtasıyla yüksek torklu sabitleme ve titreşimli hatlarda gevşemeyi engelleme rijitliği.
- Çift Sıralı Tam Dolu Masura Gücü: Kafessiz silindirik masura dizilimi ile ulaşılabilecek en yüksek radyal yük taşıma ve yanal eksenel kuvvetleri göğüsleme kapasitesi.
- Orijinal Alman Mühendisliği: INA Schaeffler kalitesiyle yüksek devirlerde bile ısınmayan, karıncalanma yapmayan taşlanmış yüksek karbonlu çelik yüzey rijitliği.
Kullanım Alanları
- Düz zeminli ağır yük doğrusal kılavuz rayları, kartezyen robot hatları, asansör ray yataklamaları ve mikro-hassasiyet ile sıfır boşluk ayarı istenen otomasyon sürücü mekanizmaları.
- Yüksek baskı, darbe ve titreşim uygulayan paketleme, pres, sac işleme ve dolum makinelerinin ana hareket mekanizmaları.
- Demir-çelik üretim hatları, tekstil makineleri, matbaa silindir yolları ve ağır hizmet konveyör kasnak yolları.
- Maksimum radyal baskının, düz temas yüzeyinin, eksantrik ayarın ve alyenli sabitlemenin kritik önem taşıdığı tüm endüstriyel ağır makine tasarımları.
