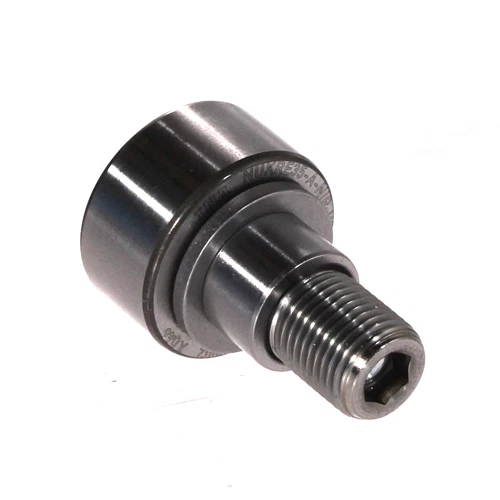

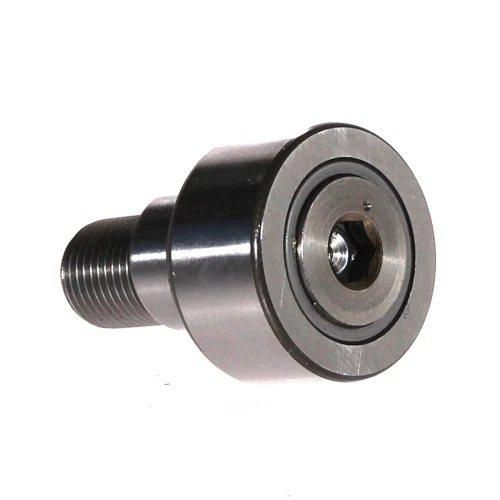

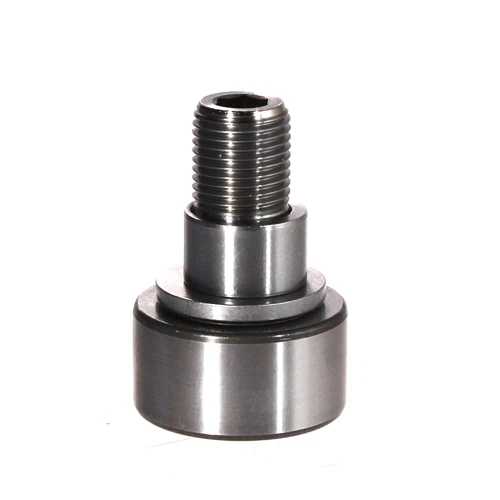

INA NUKRE35-A Saplama Tipi Kam Makaralı Rulman | (16x35x18/52 mm) | Orijinal INA | Arge Rulman | INA Rulman
Kısa Yan Açıklama (Hızlı Bakış)
Ürün: NUKRE35-A | (Saplama Tipi Kam Makaralı Rulman / Çift Sıralı Silindirik Masuralı ve Eksantrik Burçlu Kılavuz Makara)
Marka / Menşei: INA (Almanya - Schaeffler Group)
Muadil Kodlar: SKF NUKRE 35 A / NTN ve IKO özel ağır hizmet muadilleri
GTİP Kodu: 8482.50.00.00.00
Net Ölçü (Mil Saplama Çapı x Dış Çap x Genişlik / Toplam Boy): | (16 x 35 x 18 / 52 mm) |
🛠️ Ürün Kodunun Teknik Anlamı (Madde Madde):
- NUKRE: Entegre iğneli masuralar yerine çift sıralı tam dolu silindirik masura (full complement cylindrical roller) dizilimine ve saplama üzerinde ayarlanabilir bir eksantrik halkaya / burca (eccentric collar) sahip en üst seviye ağır hizmet serisidir.
- 35: Makaranın dış yuvarlanma yüzeyinin (dış çapının) 35 mm olduğunu ifade eder.
- A: Ürünün INA standartlarında optimize edilmiş iç geometriye, geliştirilmiş yük taşıma kapasitesine ve saplama başlığında montaj kolaylığı sağlayan altıgen alyen soket yuvasına sahip olduğunu belgeler.
⚠️ Önemli Teknik Not (Senin Ölçülerinle Tam Uyum):
INA NUKRE35-A kodlu bu zirve ünite; devasa radyal yüklerin, ani şok darbelerin, yanal eksenel kuvvetlerin bindiği ve mekanizmada mikro-hassasiyette sıfır boşluk ayarı istenen yerlerin can damarıdır. Kumpasla ölçtüğünde dış makara çapı 35 mm, mil bağlantı saplaması (diş çapı) M16 (16 mm), makara genişliği çift sıralı masura yapısından dolayı 18 mm ve toplam saplama boyu net 52 mm olarak mermi gibi örtüşür. Buradaki en büyük teknik üstünlük "NUKRE" gövdedir. Saplama kendi ekseninde döndürüldükçe üzerindeki eksantrik burç sayesinde makara mikro seviyede yukarı-aşağı hareket eder; yataklama hataları ve kızak boşlukları tamamen sıfırlanır. Metal labirent sızdırmazlık yapısı kullanıldığı için tozlu ortamlarda gres koruması maksimum düzeydedir.
Bu ürünü paylaş
INA NUKRE35-A Saplama Tipi Kam Makaralı Rulman | (16x35x18/52 mm) | Orijinal INA | Arge Rulman | INA Rulman
Teknik Özellikler (Kumpas Verileri)
Üretici: INA (Almanya - Schaeffler Group)
Ürün Kodu: NUKRE35-A
Muadil Kod: SKF NUKRE 35 A / NTN ve IKO Karşılıkları
GTİP Kodu: 8482.50.00.00.00
Dış Çap (D): 35 mm
Saplama Diş Çapı (d): M16 (16 mm)
Makara Genişliği (B): 18 mm
Toplam Saplama Boyu (L): 52 mm
Montaj Yuvası: Altıgen Alyen Soketli (Hex Soket)
Rulman Tipi: Saplama Tipi Kam Makaralı Rulman (Çift Sıralı Silindirik Masuralı ve Eksantrik Ayarlı)
Ürün Açıklaması (Detaylı Analiz)
INA NUKRE35-A Saplama Tipi Kam Makaralı Rulman, endüstriyel otomasyon sistemlerinde, ağır yük konveyör hatlarında ve yüksek torklu eksenel sürücülerde hem devasa radyal kuvvetleri hem de yanal eksenel yükleri absorbe ederken montaj kaçıklıklarını sıfırlamak üzere tasarlanmış profesyonel bir Alman güç aktarım elemanıdır. Standart 16x35x18/52 mm net ölçü mimarisine sahip bu ünite, kalın cidarlı masif dış bileziği sayesinde doğrudan kam yolları veya kızaklar üzerinde şekil değiştirmeden yüksek kararlılıkla yuvarlanır. Çift sıralı tam dolu silindirik masura yapısı çizgisel temas alanını maksimuma çıkararak moment dayanımını zirveye taşır. Entegre eksantrik bilezik (KRE) yapısı, hassas kılavuz kızaklarında boşluksuz ve milimetrik kurulum konforu sağlar. Metal labirent sızdırmazlık halkaları, sürtünme direncini artırmadan gresin içeride kalmasını mühürler. Saplama baş kısmındaki entegre alyen yuvası (A), yüksek torkla kaçırmasız ve mermi gibi bir montaj imkanı sunar.
Teknik Avantajlar
- Eksantrik Ayar Kararlılığı (NUKRE): Entegre eksantrik burç yapısı yardımıyla, montaj anında makaranın karşı raya olan basma kuvveti mikro düzeyde ayarlanabilir, sistem boşlukları sıfırlanır.
- Çift Sıralı Tam Dolu Masura Gücü: Kafessiz silindirik masura dizilimi ile ulaşılabilecek en yüksek radyal yük taşıma ve yanal eksenel kuvvetleri göğüsleme kapasitesi.
- Metal Labirent Sızdırmazlık: Plastik kapaklara kıyasla yüksek sıcaklık ve ağır sanayi tozlarına karşı sürtünmesiz, aşınmasız ve uzun ömürlü koruma bariyeri.
- Alyen Yuvalı Saplama Başlığı (A): Kurulum esnasında alyen anahtar vasıtasıyla yüksek sıkma torku uygulayabilme ve sarsıntılı hatlarda gevşemeyi engelleme rijitliği.
Kullanım Alanları
- Ağır yük binen, mikro-hassasiyet ve sıfır boşluk ayarı istenen doğrusal kılavuz rayları, kartezyen robot hatları ve asansör ray yataklamaları.
- Yüksek baskı, darbe ve titreşim uygulayan paketleme, pres, sac işleme ve dolum makinelerinin ana hareket mekanizmaları.
- Demir-çelik üretim hatları, tekstil makineleri, matbaa silindir mekanizmaları ve ağır hizmet konveyör kasnak yolları.
- Maksimum radyal baskının, yanal momentlerin, eksantrik ayarın ve alyenli sabitlemenin kritik önem taşıdığı tüm endüstriyel ağır makine tasarımları.
