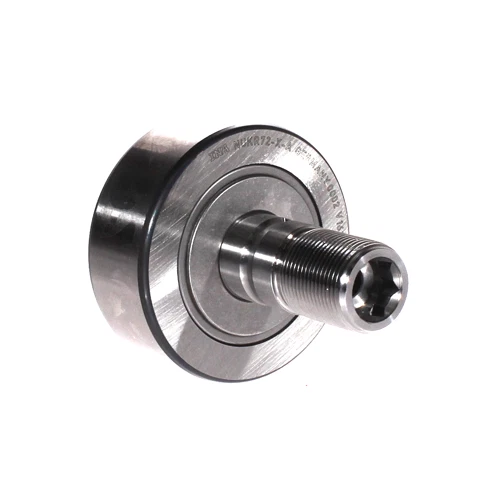

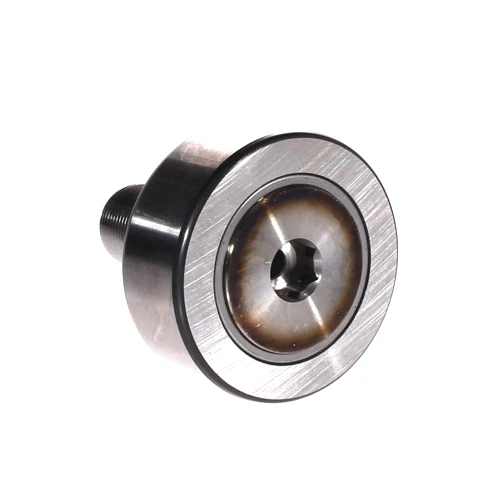

INA NUKR72-X-A Saplama Tipi Kam Makaralı Rulman | (24x72x28/80 mm) | Orijinal INA | Arge Rulman | INA Rulman
Kısa Yan Açıklama (Hızlı Bakış)
Ürün: NUKR72-X-A | (Saplama Tipi Kam Makaralı Rulman / Silindirik Dış Profilli Kılavuz Makara)
Marka / Menşei: INA (Almanya - Schaeffler Group)
Muadil Kodlar: SKF NUKR 72 B (Düz Profil) / NTN NUKR72X / IKO NURT72-1
GTİP Kodu: 8482.50.00.00.00
Net Ölçü (Mil Saplama Çapı x Dış Çap x Genişlik / Toplam Boy): | (24 x 72 x 28 / 80 mm) |
🛠️ Ürün Kodunun Teknik Anlamı (Madde Madde):
- NUKR: Entegre iğneli masuralar yerine çift sıralı tam dolu silindirik masura (full complement cylindrical roller) dizilimine ve masif dişli saplamaya sahip, hem çok yüksek radyal hem de eksenel yükleri karşılayabilen ağır hizmet serisidir.
- 72: Makaranın dış yuvarlanma yüzeyinin (dış çapının) 72 mm olduğunu ifade eder.
- X: Makaranın dış profilinin bombeli değil, tamamen düz / silindirik (cylindrical outer ring) geometride üretildiğini mühürler. Ray yüzeyiyle tam temas istenen düz kızaklar için tasarlanmıştır.
- A: Ürünün INA standartlarında optimize edilmiş iç geometriye, geliştirilmiş yük taşıma kapasitesine ve saplama başlığında montaj kolaylığı sağlayan altıgen alyen soket yuvasına sahip olduğunu belgeler.
⚠️ Önemli Teknik Not (Standart NUKR72-A Serisinden Farkı):
INA NUKR72-X-A kodlu bu ünite; devasa radyal kuvvetlerin bindiği ve düz kızak hatlarında kusursuz bir çizgisel temas yüzeyi istenen ağır hizmet mekanizmalarının can damarıdır. Kumpasla ölçtüğünde dış makara çapı 72 mm, mil bağlantı saplaması (diş çapı) M24 (24 mm) ve toplam saplama boyu net 80 mm olarak tam uyum sağlar; makara genişliği ise 28 mm'dir. Standart NUKR72-A modelindeki bombeli dış yuvarlanma yüzeyi yerine bu üründe "X" ekiyle tamamen düz (silindirik) bir dış bilezik yüzeyi sunulur. Bu sayede bastığı düz ray yüzeyine uçtan uca tam oturur, temas alanını genişleterek basıncı düşürür ve rayda aşınmayı önler. "A" eki uyarınca baş kısmındaki entegre alyen yuvası, montaj esnasında alyen anahtarla mermi gibi torklanarak sıkıştırılmasını sağlar.
Bu ürünü paylaş
INA NUKR72-X-A Saplama Tipi Kam Makaralı Rulman | (24x72x28/80 mm) | Orijinal INA | Arge Rulman | INA Rulman
Teknik Özellikler (Kumpas Verileri)
Üretici: INA (Almanya - Schaeffler Group)
Ürün Kodu: NUKR72-X-A
Muadil Kod: SKF NUKR 72 B (Düz Profil) / NTN NUKR72X / IKO NURT72-1
GTİP Kodu: 8482.50.00.00.00
Dış Çap (D): 72 mm (Silindirik / Düz Profil)
Saplama Diş Çapı (d): M24 (24 mm)
Makara Genişliği (B): 28 mm
Toplam Saplama Boyu (L): 80 mm
Montaj Yuvası: Altıgen Alyen Soketli (Hex Soket)
Rulman Tipi: Saplama Tipi Kam Makaralı Rulman (Çift Sıralı Silindirik Masuralı)
Ürün Açıklaması (Detaylı Analiz)
INA NUKR72-X-A Saplama Tipi Kam Makaralı Rulman, endüstriyel otomasyon sistemlerinde, düz kızak doğrusal kılavuzlarında ve ağır yük konveyör hatlarında radyal ve eksenel kuvvetleri maksimum temas yüzeyiyle karşılamak üzere tasarlanmış profesyonel bir Alman güç aktarım elemanıdır. Sizin kumpas ölçünüz olan 24x72x28/80 mm net verileri baz alınarak mühürlenen bu ünite, kalın cidarlı masif dış bileziğinin düz (silindirik) geometrisi sayesinde bastığı düz ray yollarında yüku uçtan uca eşit dağıtır. Çift sıralı tam dolu silindirik masura yapısı çizgisel temas alanını maksimuma çıkararak moment dayanımını zirveye taşır. Metal labirent sızdırmazlık halkaları, sürtünme direncini artırmadan tozlu ve çamurlu ağır sanayi ortamlarında gresin içeride kalmasını mühürler. Saplama baş kısmındaki entegre alyen yuvası (A), yüksek torkla kaçırmasız ve sarsıntılı hatlarda gevşemeyi tamamen bloke eden bir montaj konforu sunar.
Tekrak Avantajlar
- Silindirik Dış Profil (X): Tamamen düz yuvarlanma yüzeyeyi sayesinde karşı düz ray yüzeyiyle maksimum çizgisel temas ve optimize edilmiş basınç dağılımı.
- Çift Sıralı Tam Dolu Masura Gücü: Kafessiz silindirik masura dizilimi ile ulaşılabilecek en yüksek radyal yük taşıma ve yanal eksenel kuvvetleri göğüsleme kapasitesi.
- Alyen Yuvalı Saplama Başlığı (A): Kurulum esnasında alyen anahtar vasıtasıyla yüksek sıkma torku uygulayabilme ve sarsıntılı hatlarda gevşemeyi engelleme rijitliği.
- Orijinal Alman Mühendisliği: INA Schaeffler kalitesiyle işlenmiş, şok darbelere dayanıklı, karıncalanma yapmayan taşlanmış yüksek karbonlu çelik yüzey kalitesi.
