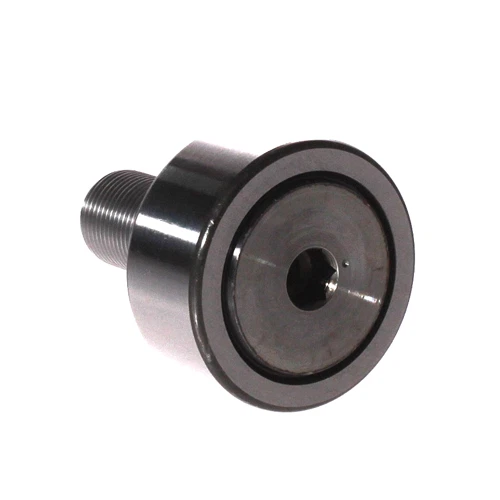

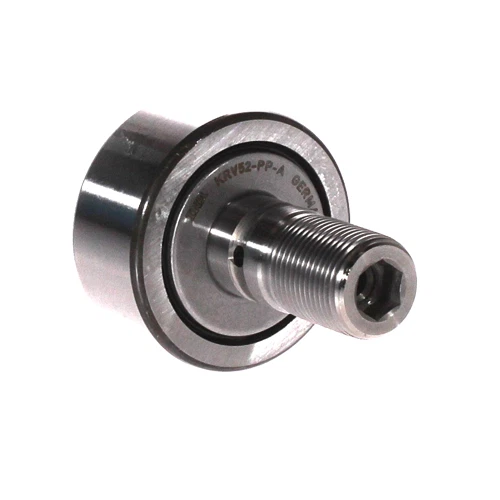

INA KRV52-PP-A Saplama Tipi Kam Makaralı Rulman | (20x52x24/66 mm) | Orijinal INA | Arge Rulman | INA Rulman
Kısa Yan Açıklama (Hızlı Bakış)
Ürün: KRV52-PP-A | (Saplama Tipi Kam Makaralı Rulman / Dolu İğne Dizili Kılavuz Makara)
Marka / Menşei: INA (Almanya - Schaeffler Group)
Muadil Kodlar: SKF KRV 52 PPA / NTN KRV52LL / IKO CFR20-1UU
GTİP Kodu: 8482.50.00.00.00
Net Ölçü (Mil Saplama Çapı x Dış Çap x Genişlik / Toplam Boy): | (20 x 52 x 24 / 66 mm) |
🛠️ Ürün Kodunun Teknik Anlamı (Madde Madde):
- KRV: Entegre iğneli masuraları ayıran bir kafes barındırmayan, kafessiz tam dolu iğne masura (full complement needle roller) dizilimine ve masif dişli saplamaya sahip, çok yüksek radyal yük taşıyan saplama tipi kam makaralı rulman serisidir.
- 52: Makaranın dış yuvarlanma yüzeyinin (dış çapının) 52 mm olduğunu ifade eder.
- PP: Makaranın her iki yanında plastik poliamid esaslı eksenel sızdırmazlık diskleri bulunduğunu, dışarıdan toz girişini keserken içerideki gresi mühürlediğini tanımlar.
- A: Ürünün INA standartlarında optimize edilmiş iç geometriye, geliştirilmiş yük taşıma kapasitesine ve tornavida yarıklı montaj yuvasına sahip olduğunu belgeler.
⚠️ Önemli Teknik Not (Standart KR Serisinden Farkı ve Ölçü Uyumu):
INA KRV52-PP-A kodlu bu ünite, standart kafesli KR52 modeline göre çok daha yüksek radyal ve şok yüklerin bindiği mekanizmaların can damarıdır. Kumpasla ölçtüğünde verdiğin dış makara çapı 52 mm, makara genişliği 24 mm, mil bağlantı saplaması (diş çapı) M20 (20 mm) ve toplam saplama boyu net 66 mm olarak verdiğin değerlerle mermi gibi örtüşür. Buradaki teknik sihir "V" ibaresidir. Rulmanın içinde iğneleri ayıran bir kafes yoktur, içi tamamen çelik iğne masuralarla doludur. Bu sayede çizgisel temas alanı maksimuma ulaşır ve ağır ezilme yüklerine karşı standart seriden kat kat daha yüksek bir direnç gösterir. Kafessiz yapıdan dolayı limit devir hızı standart seriye göre biraz daha düşüktür ancak taşınan yük kapasitesi mermi gibidir.
Bu ürünü paylaş
INA KRV52-PP-A Saplama Tipi Kam Makaralı Rulman | (20x52x24/66 mm) | Orijinal INA | Arge Rulman | INA Rulman
Teknik Özellikler (Kumpas Verileri)
Üretici: INA (Almanya - Schaeffler Group)
Ürün Kodu: KRV52-PP-A
Muadil Kod: SKF KRV 52 PPA / NTN KRV52LL / IKO CFR20-1UU
- GTİP Kodu: 8482.50.00.00.00
Dış Çap (D): 52 mm
Saplama Diş Çapı (d): M20 (20 mm)
Makara Genişliği (B): 24 mm
Toplam Saplama Boyu (L): 66 mm
Rulman Tipi: Saplama Tipi Kam Makaralı Rulman (Tam Dolu İğne Masuralı)
Ürün Açıklaması (Detaylı Analiz)
INA KRV52-PP-A Saplama Tipi Kam Makaralı Rulman, endüstriyel otomasyon sistemlerinde, paketleme hatlarında ve yüksek darbe/şok yükü barındıran eksenel sürüçlerde kararlı mukavemet sağlamak üzere geliştirilmiş profesyonel bir Alman güç aktarım elemanıdır. Sizin ilettiğiniz 20x52x24/66 mm kumpas ölçüleri baz alınarak mühürlenen bu ünite, kalın cidarlı masif dış bileziği sayesinde doğrudan ray veya kam yolları üzerinde şekil değiştirmeden yuvarlanır. İçerisindeki "V" serisi kafessiz tam dolu iğne masura dizilimi, dar radyal kesit üzerinde ulaşılabilecek en yüksek yük taşıma kararlılığını sunar. SKF KRV 52 PPA ve NTN KRV52LL modelleriyle teknik ve ölçüsel olarak tam muadildir. "PP" sızdırmazlık sistemi, eksenel sürtünmeyi sönümlerken gresin ömrünü uzatır ve bombeli dış profili sayesinde eksenel kaçıklıklardan doğan kenar gerilmelerini ortadan kaldırır. Saplama baş kısmındaki montaj yarığı, kurulum esnasında tornavida yardımıyla kolayca sabitlenmesini sağlayarak mikro-hassasiyette kurulum imkanı tanır.
Teknik Avantajlar
- Maksimum Yük Kapasitesi (V Serisi): Kafessiz, tamamen dolu çelik iğne dizilimi sayesinde standart makaralara kıyasla devasa radyal taşıma ve şok emilim gücü.
- PP Geliştirilmiş Koruma: Eksenel kaçıklıklardan doğan sürtünmeyi en aza indiren bombeli dış yüzey ve yenilenmiş poliamid sızdırmazlık koruması.
- Net Kumpas Ölçüsü Uyumlu (66 mm): Toplam saplama boyunun hassas mekanizmalarla milimetrik ve sıfır hata ile örtüşmesi.
- Orijinal Alman Mühendisliği: INA Schaeffler kalitesiyle ağır sanayi baskıları altında dahi ezilmeyen, karıncalanma yapmayan taşlanmış yüksek karbonlu çelik yüzey rijitliği.
Kullanım Alanları
- Ağır yük binen otomasyon hatlarındaki doğrusal kılavuz rayları, eksenel kam sürücüleri ve yönlendirme mekanizmaları.
- Yüksek baskı uygulayan paketleme, pres, ambalajlama ve dolum makinelerinin ana hareket kolları.
- Demir-çelik hatları, tekstil makineleri, matbaa silindir mekanizmaları ve ağır sanayi konveyör taşıma sistemleri.
- Maksimum radyal baskının, darbe emiliminin ve doğrusal kılavuzlamanın kritik önem taşıdığı tüm endüstriyel makine tasarımları.
