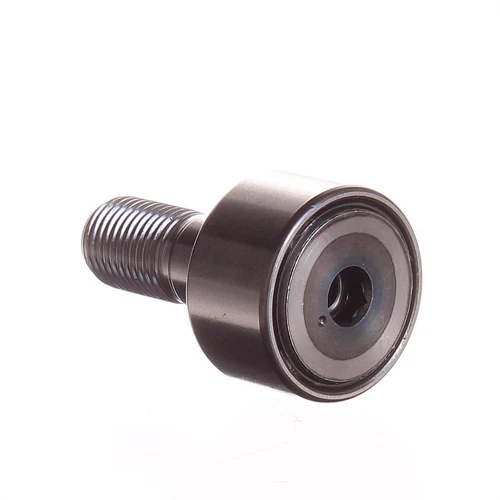

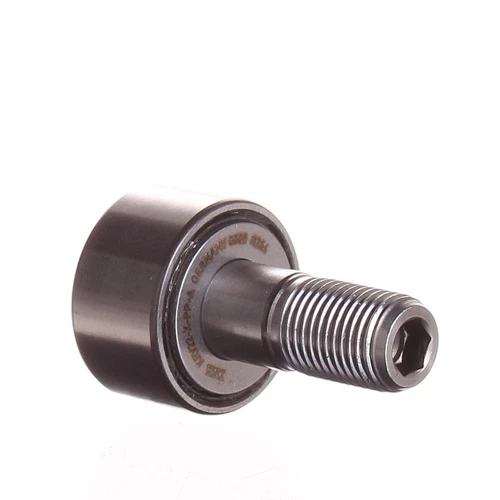

INA KRV22-X-PP-A Saplama Tipi Kam Makaralı Rulman | (10x22x12/36 mm) | Orijinal INA | Arge Rulman | INA Rulman
Kısa Yan Açıklama (Hızlı Bakış)
Ürün: KRV22-X-PP-A | (Saplama Tipi Kam Makaralı Rulman / Silindirik Dış Profilli Tam Dolu İğne Makara)
Marka / Menşei: INA (Almanya - Schaeffler Group)
Muadil Kodlar: SKF KRV 22 B (Düz Profil) / NTN KRV22XLL / IKO CFR10UU-F
GTİP Kodu: 8482.50.00.00.00
Net Ölçü (Mil Saplama Çapı x Dış Çap x Genişlik / Toplam Boy): | (10 x 22 x 12 / 36 mm) |
🛠️ Ürün Kodunun Teknik Anlamı (Madde Madde):
- KRV: Entegre iğneli masuraları ayıran bir kafes barındırmayan, kafessiz tam dolu iğne masura (full complement needle roller) dizilimine ve masif dişli saplamaya sahip, yüksek radyal yük taşıyan saplama tipi kam makaralı rulman serisidir.
- 22: Makaranın dış yuvarlanma yüzeyinin (dış çapının) 22 mm olduğunu ifade eder.
- X: Makaranın dış profilinin bombeli değil, tamamen düz / silindirik (cylindrical outer ring) geometride üretildiğini mühürler. Ray yüzeyiyle tam temas istenen düz kızaklar için tasarlanmıştır.
- PP: Makaranın her iki yanında plastik poliamid esaslı eksenel sızdırmazlık diskleri bulunduğunu, dışarıdan toz girişini keserken içerideki gresi mühürlediğini tanımlar.
- A: Ürünün INA standartlarında optimize edilmiş iç geometriye, geliştirilmiş yük taşıma kapasitesine ve tornavida yarıklı montaj yuvasına sahip olduğunu belgeler.
⚠️ Önemli Teknik Not (Standart Bombeli KRV22 Serisinden Farkı):
INA KRV22-X-PP-A kodlu bu ünite; yüksek radyal kuvvetlerin bindiği ve düz kızak hatlarında kusursuz bir çizgisel temas yüzeyi istenen hassas mekanizmaların can damarıdır. Kumpasla ölçtüğünde dış makara çapı 22 mm, mil bağlantı saplaması (diş çapı) M10 (10 mm), makara genişliği 12 mm ve toplam saplama boyu net 36 mm olarak tam uyum sağlar. Standart modeldeki bombeli dış yuvarlanma yüzeyi yerine bu üründe "X" ekiyle tamamen düz (silindirik) bir dış bilezik yüzeyi sunulur. Bu sayede bastığı düz ray yüzeyine uçtan uca tam oturur, temas alanını genişleterek basıncı düşürür ve rayda aşınmayı önler. "V" eki ise kafessiz, tam dolu iğne yapısını simgeler ve bu sayede ünite ezilmelere ve şok darbelere karşı devasa bir yük direnci kazanır.
Bu ürünü paylaş
INA KRV22-X-PP-A Saplama Tipi Kam Makaralı Rulman | (10x22x12/36 mm) | Orijinal INA | Arge Rulman | INA Rulman
Teknik Özellikler (Kumpas Verileri)
Üretici: INA (Almanya - Schaeffler Group)
Ürün Kodu: KRV22-X-PP-A
Muadil Kod: SKF KRV 22 B (Düz Profil) / NTN KRV22XLL / IKO CFR10UU-F
GTİP Kodu: 8482.50.00.00.00
Dış Çap (D): 22 mm (Silindirik / Düz Profil)
Saplama Diş Çapı (d): M10 (10 mm)
Makara Genişliği (B): 12 mm
Toplam Saplama Boyu (L): 36 mm
Rulman Tipi: Saplama Tipi Kam Makaralı Rulman (Tam Dolu İğne Masuralı ve Düz Profilli)
Ürün Açıklaması (Detaylı Analiz)
INA KRV22-X-PP-A Saplama Tipi Kam Makaralı Rulman, endüstriyel otomasyon sistemlerinde, düz kızak doğrusal kılavuzlarında ve yüksek darbe/şok yükü barındıran eksenel sürüçlerde radyal kuvvetleri maksimum temas yüzeyiyle karşılamak üzere tasarlanmış profesyonel bir Alman güç aktarım elemanıdır. İlettiğiniz net veriler baz alınarak mühürlenen bu ünite, kalın cidarlı masif dış bileziğinin düz (silindirik) geometrisi sayesinde bastığı düz ray yollarında yükü uçtan uca eşit dağıtır. İçerisindeki "V" serisi kafessiz tam dolu iğne masura dizilimi, dar radyal kesit üzerinde ulaşılabilecek en yüksek yük taşıma kararlılığını sunar. SKF KRV 22 B ve NTN KRV22XLL modelleriyle teknik ve ölçüsel olarak tam muadildir. "PP" sızdırmazlık diskleri, eksenel sürtünmeyi sönümlerken gresin ömrünü uzatır ve harici partiküllerin içeri girmesini tamamen bloke eder. Saplama baş kısmındaki montaj yarığı, kurulum esnasında tornavida yardımıyla kolayca sabitlenmesini sağlayarak montaj kolaylığı tanır.
Teknik Avantajlar
- Silindirik Dış Profil (X): Tamamen düz yuvarlanma yüzeyi sayesinde karşı düz ray yüzeyiyle maksimum çizgisel temas ve optimize edilmiş basınç dağılımı.
- Maksimum Yük Kapasitesi (V Serisi): Kafessiz, tamamen dolu çelik iğne dizilimi sayesinde standart makaralara kıyasla devasa radyal taşıma ve şok emilim gücü.
- PP Çift Yönlü Koruma: Entegre plastik sızdırmazlık diskleri ile toz, pislik ve nem gibi harici kirleticilere karşı kusursuz bariyer.
- Orijinal Alman Mühendisliği: INA Schaeffler kalitesiyle ağır sanayi baskıları altında dahi ezilmeyen, karıncalanma yapmayan taşlanmış yüksek karbonlu çelik yüzey rijitliği.
Kullanım Alanları
- Düz zeminli otomasyon hatlarındaki doğrusal kılavuz rayları, kartezyen robot hatları ve eksenel kam sürücüleri.
- Yüksek baskı uygulayan paketleme, pres, ambalajlama ve dolum makinelerinin ana hareket kolları.
- Hassas tekstil makineleri, matbaa silindir yolları ve endüstriyel ambalajlama transfer hatları.
- Radyal baskının geniş bir yüzeye yayılması, tam dolu iğne mukavemetinin karşılanması ve doğrusal kılavuzlamanın kritik önem taşıdığı tüm teknik tasarımlar.
