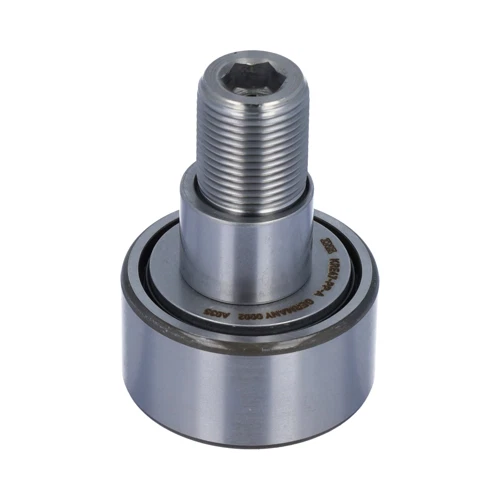

INA KRE47-PP-A Saplama Tipi Kam Makaralı Rulman | (20x47x24/66 mm) | Orijinal INA | Arge Rulman | INA Rulman
Kısa Yan Açıklama (Hızlı Bakış)
Ürün: KRE47-PP-A | (Saplama Tipi Kam Makaralı Rulman / Eksantrik Burçlu Kılavuz Makara)
Marka / Menşei: INA (Almanya - Schaeffler Group)
Muadil Kodlar: SKF KRE 47 PPA / NTN KRE47LL / IKO CFE20UU
GTİP Kodu: 8482.50.00.00.00
Net Ölçü (Mil Saplama Çapı x Dış Çap x Genişlik / Toplam Boy): | (20 x 47 x 24 / 66 mm) |
🛠️ Ürün Kodunun Teknik Anlamı (Madde Madde):
- KRE: Saplama mili üzerinde entegre bir eksantrik halka / burç (eccentric collar) barındıran kam makarası serisidir. Montaj esnasında gövdenin ray yüzeyine olan milimetrik mesafesini döndürerek ayarlama (radyal kaçıklık hizalama) imkanı tanır.
- 47: Makaranın dış yuvarlanma yüzeyinin (dış çapının) 47 mm olduğunu ifade eder.
- PP: Makaranın her iki yanında plastik poliamid esaslı eksenel sızdırmazlık diskleri bulunduğunu, dışarıdan toz girişini keserken içerideki gresi mühürlediğini tanımlar.
- A: Ürünün INA standartlarında optimize edilmiş iç geometriye ve geliştirilmiş yük taşıma kapasitesine sahip olduğunu belgeler.
⚠️ Önemli Teknik Not (Senin Ölçülerinle Tam Uyum):
INA KRE47-PP-A kodlu bu ünite, doğrusal kılavuz yollarında ve kam mekanizmalarında mikro-hassasiyette ayar yapılması için tasarlanmış özel bir mukavemet elemanıdır. Kumpasla ölçtüğünde ilettiğin gibi dış makara çapı 47 mm, mil bağlantı saplaması (diş çapı) M20 (20 mm), makara genişliği 24 mm ve toplam saplama boyu net 66 mm olarak parça mimarisiyle mermi gibi örtüşür. Mil üzerindeki entegre eksantrik yapı sayesinde, parça kendi ekseninde döndürüldükçe kızak boşluklarını ve montaj kaçıklıklarını tamamen sıfırlar. "PP" sızdırmazlık diskleri, en tozlu endüstriyel ortamlarda bile gres sızıntısını ve harici partiküllerin içeri girmesini tamamen bloke ederek mekanizma ömrünü uzatır.
Bu ürünü paylaş
INA KRE47-PP-A Saplama Tipi Kam Makaralı Rulman | (20x47x24/66 mm) | Orijinal INA | Arge Rulman | INA Rulman
Teknik Özellikler (Kumpas Verileri)
Üretici: INA (Almanya - Schaeffler Group)
Ürün Kodu: KRE47-PP-A
Muadil Kod: SKF KRE 47 PPA / NTN KRE47LL / IKO CFE20UU
GTİP Kodu: 8482.50.00.00.00
Dış Çap (D): 47 mm
Saplama Diş Çapı (d): M20 (20 mm)
Makara Genişliği (B): 24 mm
Toplam Saplama Boyu (L): 66 mm
Rulman Tipi: Saplama Tipi Kam Makaralı Rulman (Eksantrik Ayarlı / Kam Takipçisi)
Ürün Açıklaması (Detaylı Analiz)
INA KRE47-PP-A Saplama Tipi Kam Makaralı Rulman, endüstriyel otomasyon sistemlerinde, paketleme hatlarında ve hassas eksenel kam sürüçlerinde montaj kaçıklıklarını milimetrik olarak sıfırlamak üzere tasarlanmış profesyonel bir Alman güç aktarım elemanıdır. Sizin ilettiğiniz 20x47x24/66 mm net kumpas ölçüleri baz alınarak mühürlenen bu ünite, bünyesindeki eksantrik burç yataklaması sayesinde montaj nizamında kusursuz ayar yapılmasına olanak tanır. 24 mm genişliğindeki masif dış bileziği, doğrudan ray veya kam yolları üzerinde ezilmeden ve bükülmeden pürüzsüzce yuvarlanır. İçerisindeki entegre iğneli masura dizisi, dar radyal kesitte maksimum yük taşıma kararlılığı sunar. SKF KRE 47 PPA ve NTN KRE47LL modelleriyle teknik ve ölçüsel olarak tam muadildir. "PP" poliamid sızdırmazlık sistemi, eksenel sürtünmeyi sönümlerken gresin ömrünü uzatır ve en zorlu endüstriyel ortamlarda harici kirleticilere karşı aşılmaz bir bariyer oluşturur. Saplama baş kısmındaki montaj yarığı kurulum esnasında sabitleme kolaylığı tanır.
Teknik Avantajlar
- Eksantrik Ayar Konforu (KRE Serisi): Entegre eksantrik bilezik sayesinde, montaj sonrasında makaranın ray yüzeyine olan baskısı mikro hassasiyette ayarlanabilir, yataklama boşlukları tamamen yok edilir.
- Genişletilmiş Yuvarlanma Yüzeyi (24 mm): 24 mm genişliğindeki masif yüzey alanı radyal yükleri kusursuz şekilde dağıtır, rayda ezilmeyi ve aşınmayı önler.
- PP Çift Yönlü Koruma: Entegre plastik sızdırmazlık diskleri ile toz, pislik ve nem gibi harici kirleticilere karşı kusursuz bariyer.
- Orijinal Alman Mühendisliği: INA Schaeffler kalitesiyle yüksek devirlerde bile ısınmayan, karıncalanma yapmayan taşlanmış yüksek karbonlu çelik yüzey rijitliği.
Kullanım Alanları
- Mikro-hassasiyet ve sıfır boşluk istenen doğrusal kılavuz rayları, kartezyen robot hatları ve otomasyon mekanizmaları.
- Hizalama ayarı yapılması zorunlu olan paketleme, pres, ambalajlama ve dolum makinelerinin hareketli kolları.
- Tekstil makineleri, matbaa silindir mekanizmaları ve endüstriyel konveyör rulo taşıma sistemleri.
- Radyal baskının yüksek, eksenel kaçıklıkların kompanse edilmesinin ve eksantrik ayar mekanizmasının zorunlu olduğu tüm teknik makine tasarımları.
