Kısa Yan Açıklama (Hızlı Bakış)

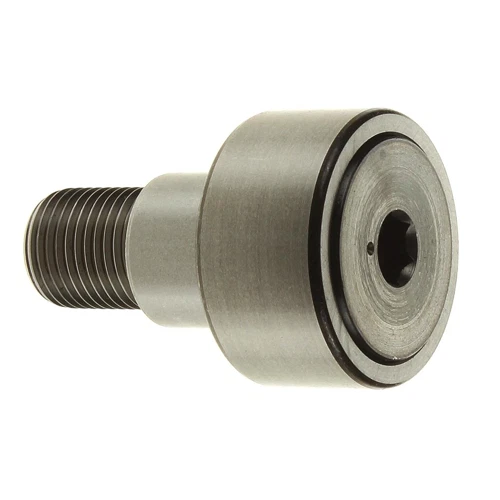

Ürün: KRE35-B | (Saplama Tipi Kam Makaralı Rulman / Eksantrik Burçlu ve Alyen Yuvalı Kılavuz Makara)
Marka / Menşei: INA (Almanya - Schaeffler Group)
Muadil Kodlar: SKF KRE 35 B / NTN KRE35X / IKO CFE16-B
GTİP Kodu: 8482.50.00.00.00
Net Ölçü (Mil Saplama Çapı x Dış Çap x Genişlik / Toplam Boy): | (16 x 35 x 18 / 52 mm) |
🛠️ Ürün Kodunun Teknik Anlamı (Madde Madde):
- KRE: Saplama mili üzerinde entegre bir eksantrik halka / burç (eccentric collar) barındıran kam makarası serisidir. Montaj esnasında gövdenin ray yüzeyine olan milimetrik mesafesini döndürerek ayarlama (radyal kaçıklık hizalama) imkanı tanır.
- 35: Makaranın dış yuvarlanma yüzeyinin (dış çapının) 35 mm olduğunu ifade eder.
- B: Ürünün saplama baş kısmında montaj uyuşmazlıklarını çözen ve yüksek sıkma kolaylığı sağlayan altıgen alyen soket (hexagonal socket) yuvasına sahip olduğunu tanımlar.
⚠️ Önemli Teknik Not (Senin Ölçülerinle Tam Uyum):
INA KRE35-B kodlu bu ünite, doğrusal kılavuz yollarında, eksenel kam mekanizmalarında ve yüksek titreşimli şok radyal yüklerin bindiği hatlarda mikro-hassasiyette ayar yapılması için tasarlanmış üst segment bir mukavemet elemanıdır. Kumpasla ölçtüğünde dış makara çapı 35 mm, mil bağlantı saplaması (diş çapı) M16 (16 mm), makara genişliği 18 mm ve toplam saplama boyu net 52 mm olarak parça mimarisiyle mermi gibi örtüşür. Mil üzerindeki eksantrik burç yapısı, parça kendi ekseninde döndürüldükçe kızak boşluklarını ve montaj kaçıklıklarını tamamen sıfırlar. Saplama başındaki altıgen alyen yuvası (B) sayesinde, standart tornavida yarıklı modellere kıyasla montaj esnasında çok daha yüksek bir torkla mermi gibi sıkıştırılabilir ve sarsıntılı hatlarda gevşemeyi tamamen bloke eder.
Bu ürünü paylaş
INA KRE35-B Saplama Tipi Kam Makaralı Rulman | (16x35x18/52 mm) | Orijinal INA | Arge Rulman | INA Rulman
Teknik Özellikler (Kumpas Verileri)
Üretici: INA (Almanya - Schaeffler Group)
Ürün Kodu: KRE35-B
Muadil Kod: SKF KRE 35 B / NTN KRE35X / IKO CFE16-B
GTİP Kodu: 8482.50.00.00.00
Dış Çap (D): 35 mm
Saplama Diş Çapı (d): M16 (16 mm)
Makara Genişliği (B): 18 mm
Toplam Saplama Boyu (L): 52 mm
Montaj Yuvası: Altıgen Alyen Soketli (Hex Soket)
Rulman Tipi: Saplama Tipi Kam Makaralı Rulman (Eksantrik Ayarlı / Kam Takipçisi)
Ürün Açıklaması (Detaylı Analiz)
INA KRE35-B Saplama Tipi Kam Makaralı Rulman, endüstriyel otomasyon sistemlerinde, yüksek titreşimli paketleme hatlarında ve hassas eksenel kam sürüçlerinde montaj kaçıklıklarını milimetrik olarak sıfırlamak üzere tasarlanmış profesyonel bir Alman güç aktarım elemanıdır. Sizin ilettiğiniz standart 16x35x18/52 mm net kumpas ölçüleri baz alınarak mühürlenen bu ünite, bünyesindeki eksantrik burç yataklaması sayesinde montaj nizamında kusursuz ayar yapılmasına olanak tanır. Kalın cidarlı masif dış bileziği, doğrudan ray veya kam yolları üzerinde ezilmeden ve bükülmeden yuvarlanır. İçerisindeki entegre iğneli masura dizisi, dar radyal kesitte maksimum yük taşıma kararlılığı sunar. SKF KRE 35 B ve NTN KRE35X modelleriyle teknik ve ölçüsel olarak tam muadildir. Baş kısmındaki entegre alyen yuvası (B), dar montaj hacimlerinde tornavidaya kıyasla çok daha güçlü bir sıkma ve sabitleme kararlılığı sunarak ağır sanayi hatlarında güvenli bir çalışma ömrü sağlar.
Teknik Avantajlar
- Eksantrik Ayar Konforu (KRE Serisi): Entegre eksantrik bilezik sayesinde, montaj sonrasında makaranın ray yüzeyine olan baskısı mikro hassasiyette ayarlanabilir, yataklama boşlukları tamamen yok edilir.
- Alyen Yuvalı Saplama Başlığı (B): Kurulum esnasında alyen anahtar vasıtasıyla yüksek sıkma torku uygulayabilme ve sarsıntılı hatlarda gevşemeyi engelleme rijitliği.
- Ağır ve Şok Radyal Yük Direnci: Kalınlaştırılmış çelik dış bilezik geometrisi sayesinde ray üzerinde yüksek basma ve ezilme mukavemeti.
- Orijinal Alman Mühendisliği: INA Schaeffler kalitesiyle yüksek devirlerde bile ısınmayan, karıncalanma yapmayan taşlanmış yüksek karbonlu çelik yüzey rijitliği.
Kullanım Alanları
- Mikro-hassasiyet, sıfır boşluk ve yüksek titreşim direnci istenen doğrusal kılavuz rayları, kartezyen robot hatları ve otomasyon mekanizmaları.
- Hizalama ayarı yapılması zorunlu olan ve yüksek sıkma torku gerektiren paketleme, pres, ambalajlama ve dolum makinelerinin hareketli kolları.
- Tekstil makineleri, matbaa silindir mekanizmaları ve endüstriyel konveyör rulo taşıma sistemleri.
- Radyal baskının yüksek, eksenel kaçıklıkların kompanse edilmesinin ve alyen anahtarlı montajın zorunlu olduğu tüm ağır makine tasarımları.
