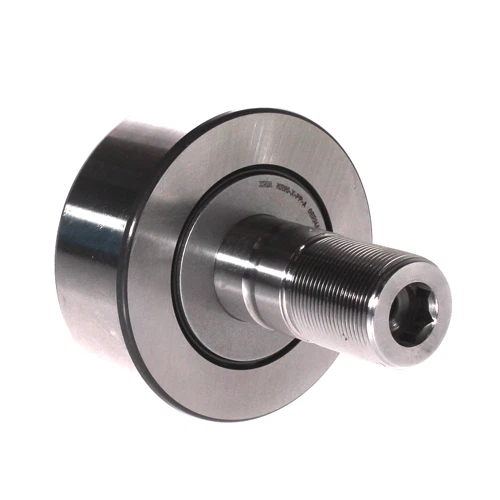

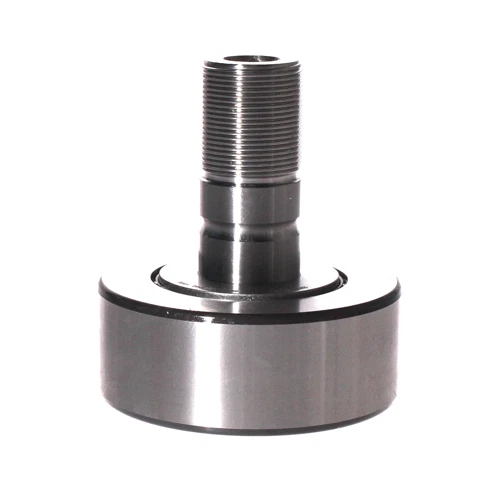

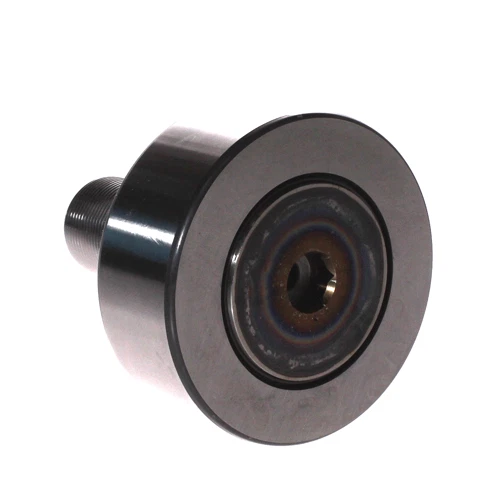

INA KR90-X-PP-A Saplama Tipi Kam Makaralı Rulman | (30x90x35/100 mm) | Orijinal INA | Arge Rulman | INA Rulman
Kısa Yan Açıklama (Hızlı Bakış)
Ürün: KR90-X-PP-A | (Saplama Tipi Kam Makaralı Rulman / Silindirik Dış Profilli Kılavuz Makara)
Marka / Menşei: INA (Almanya - Schaeffler Group)
Muadil Kodlar: SKF KR 90 X-PPA / NTN KR90XLL / IKO CF30-2UU
GTİP Kodu: 8482.50.00.00.00
Net Ölçü (Mil Saplama Çapı x Dış Çap x Genişlik / Toplam Boy): | (30 x 90 x 35 / 100 mm) |
🛠️ Ürün Kodunun Teknik Anlamı (Madde Madde):
- KR: Ürünün entegre iğneli rulman dizisine sahip, sac kovan yerine masif dişli saplama barındıran saplama tipi kam makaralı rulman serisinden olduğunu belirtir.
- 90: Makaranın dış yuvarlanma yüzeyinin (dış çapının) 90 mm olduğunu ifade eder.
- X: Makaranın dış profilinin bombeli değil, tamamen düz / silindirik (cylindrical outer ring) geometride üretildiğini mühürler. Ray yüzeyiyle tam temas istenen düz kızaklar için tasarlanmıştır.
- PP: Makaranın her iki yanında plastik poliamid esaslı eksenel sızdırmazlık diskleri bulunduğunu, dışarıdan toz girişini keserken içerideki gresi mühürlediğini tanımlar.
- A: Ürünün INA standartlarında optimize edilmiş iç geometriye, geliştirilmiş yük taşıma kapasitesine ve tornavida yarıklı montaj yuvasına sahip olduğunu belgeler.
⚠️ Önemli Teknik Not (Standart Bombeli Seriden Farkı ve Ölçü Uyumu):
INA KR90-X-PP-A kodlu bu ünite, doğrusal kılavuz yollarında ve düz kızak hatlarında kusursuz bir çizgisel temas yüzeyi istenen ağır sanayi mekanizmalarının can damarıdır. Kumpasla ölçtüğünde verdiğin dış makara çapı 90 mm, mil bağlantı saplaması (diş çapı) M30 (30 mm), makara genişliği 35 mm ve toplam saplama boyu net 100 mm olarak ilettiğin kumpas verileriyle mermi gibi örtüşür. Standart modeldeki bombeli dış profil yerine bu üründe "X" ekiyle tamamen düz (silindirik) bir dış bilezik yüzeyi sunulur. Bu sayede bastığı düz ray yüzeyine uçtan uca tam oturur, temas alanını genişleterek basıncı düşürür ve rayda aşınmayı önler. "PP" sızdırmazlık diskleri ise en tozlu ağır sanayi hatlarında bile gres korumasını maksimum seviyede tutar.
Bu ürünü paylaş
INA KR90-X-PP-A Saplama Tipi Kam Makaralı Rulman | (30x90x35/100 mm) | Orijinal INA | Arge Rulman | INA Rulman
Teknik Özellikler (Kumpas Verileri)
Üretici: INA (Almanya - Schaeffler Group)
Ürün Kodu: KR90-X-PP-A
Muadil Kod: SKF KR 90 X-PPA / NTN KR90XLL / IKO CF30-2UU
GTİP Kodu: 8482.50.00.00.00
Dış Çap (D): 90 mm (Silindirik / Düz Profil)
Saplama Diş Çapı (d): M30 (30 mm)
Makara Genişliği (B): 35 mm
Toplam Saplama Boyu (L): 100 mm
Rulman Tipi: Saplama Tipi Kam Makaralı Rulman (Düz Yuvarlanma Yüzeyli)
Ürün Açıklaması (Detaylı Analiz)
INA KR90-X-PP-A Saplama Tipi Kam Makaralı Rulman, endüstriyel otomasyon sistemlerinde, düz kızak doğrusal kılavuzlarında ve ağır yük konveyör hatlarında yüksek radyal ve şok yükleri maksimum temas yüzeyiyle karşılamak üzere tasarlanmış profesyonel bir Alman güç aktarım elemanıdır. Sizin hassas kumpas ölçüleriniz olan 30x90x35/100 mm net verileri baz alınarak mühürlenen bu ünite, kalın cidarlı masif dış bileziğinin düz (silindirik) geometrisi sayesinde bastığı düz ray yollarında yükü uçtan uca eşit dağıtır. İçerisindeki entegre iğneli masura dizisi, dar radyal kesitte yüksek yük taşıma kararlılığı sunar. SKF KR 90 X-PPA ve NTN KR90XLL modelleriyle teknik ve ölçüsel olarak tam muadildir. "PP" sızdırmazlık diskleri, eksenel sürtünmeyi sönümlerken gresin ömrünü uzatır ve harici partiküllerin içeri girmesini tamamen bloke eder. Saplama baş kısmındaki montaj yarığı, kurulum esnasında tornavida yardımıyla kolayca sabitlenmesini sağlayarak montaj kolaylığı tanır.
Teknik Avantajlar
- Silindirik Dış Profil (X): Tamamen düz yuvarlanma yüzeyi sayesinde karşı düz ray yüzeyiyle maksimum çizgisel temas ve optimize edilmiş basınç dağılımı.
- Devasa Radyal Mukavemet: Genişletilmiş 35 mm'lik masif yüzeyi ve M30 kalın saplaması ile şok darbelere ve yüksek tonajlı ezilme yüklerine karşı maksimum direnç.
- PP Çift Yönlü Koruma: Entegre plastik sızdırmazlık diskleri ile toz, pislik ve nem gibi harici kirleticilere karşı kusursuz bariyer.
- Orijinal Alman Mühendisliği: INA Schaeffler kalitesiyle işlenmiş, şok darbelere dayanıklı, karıncalanma yapmayan taşlanmış yüksek karbonlu çelik yüzey kalitesi.
Kullanım Alanları
- Düz zeminli ağır yük doğrusal kılavuz rayları, kartezyen robot hatları, asansör ray yataklamaları ve otomasyon sürücü mekanizmaları.
- Maden, demir-çelik ve ağır sanayi tesislerindeki paketleme, pres ve konveyör rulo taşıma sistemleri.
- Büyük ölçekli tekstil makineleri, matbaa silindir yolları ve endüstriyel ambalajlama transfer hatları.
- Radyal baskının geniş bir yüzeye yayılması, kalın saplama mukavemetinin karşılanması ve doğrusal kılavuzlamanın kritik önem taşıdığı tüm teknik tasarımlar.
