INA KR16-X-SK-PP-A Saplama Tipi Kam Makaralı Rulman | (6x16x11/28 mm) | Orijinal INA | Arge Rulman | INA Rulman
Kısa Yan Açıklama (Hızlı Bakış)

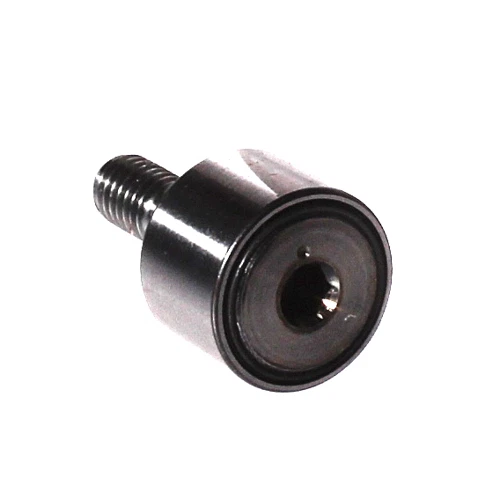

Ürün: KR16-X-SK-PP-A | (Saplama Tipi Kam Makaralı Rulman / Silindirik Dış Profilli ve Alyen Yuvalı Kılavuz Makara)
Marka / Menşei: INA (Almanya - Schaeffler Group)
Muadil Kodlar: SKF KR 16 B (Düz Profil) / NTN KR16XLLH / IKO CF6UU-F
GTİP Kodu: 8482.50.00.00.00
Net Ölçü (Mil Saplama Çapı x Dış Çap x Genişlik / Toplam Boy): | (6 x 16 x 11 / 28 mm) |
🛠️ Ürün Kodunun Teknik Anlamı (Madde Madde):
- KR: Ürünün entegre iğneli rulman dizisine sahip, sac kovan yerine masif dişli saplama barındıran saplama tipi kam makaralı rulman serisinden olduğunu belirtir.
- 16: Makaranın dış yuvarlanma yüzeyinin (dış çapının) 16 mm olduğunu ifade eder.
- X: Makaranın dış profilinin bombeli değil, tamamen düz / silindirik (cylindrical outer ring) geometride üretildiğini mühürler. Ray yüzeyiyle tam temas istenen düz kızaklar için tasarlanmıştır.
- SK (Orijinal Hex Socket): Ürünün saplama baş kısmında montaj ve kurulum esnasında tornavida yerine alyen anahtar kullanımına izin veren altıgen alyen soket yuvası barındırdığını belgeler.
- PP: Makaranın her iki yanında plastik poliamid esaslı eksenel sızdırmazlık diskleri bulunduğunu, dışarıdan toz girişini keserken içerideki gresi mühürlediğini tanımlar.
- A: Ürünün INA standartlarında optimize edilmiş iç geometriye ve geliştirilmiş yük taşıma kapasitesine sahip olduğunu gösterir.
⚠️ Önemli Teknik Not (Standart Tornavida Yarıklı ve Bombeli Seriden Farkı):
INA KR16-X-SK-PP-A kodlu bu ünite; doğrusal kılavuz yollarında, düz kızak hatlarında ve yüksek titreşimli dar montaj alanlarında rijitlik sağlamak üzere tasarlanmış özel bir versiyondur. Kumpasla ölçtüğünde dış makara çapı 16 mm, mil bağlantı saplaması (diş çapı) M6 (6 mm), makara genişliği 11 mm ve toplam saplama boyu net 28 mm olarak ilettiğin verilerle mermi gibi örtüşür. Standart modeldeki bombeli profil yerine "X" ekiyle düz bir dış yuvarlanma yüzeyi sunarak yükü ray üzerine uçtan uca eşit dağıtır. En kritik montaj avantajı olan "SK" eki sayesinde kurulum esnasında tornavida yerine alyen anahtar kullanılır; bu da dar hacimlerde çok daha yüksek sıkma torku uygulayarak sarsıntılı hatlarda gevşemeyi tamamen bloke eder.
Bu ürünü paylaş
INA KR16-X-SK-PP-A Saplama Tipi Kam Makaralı Rulman | (6x16x11/28 mm) | Orijinal INA | Arge Rulman | INA Rulman
Teknik Özellikler (Kumpas Verileri)
Üretici: INA (Almanya - Schaeffler Group)
Ürün Kodu: KR16-X-SK-PP-A
Muadil Kod: SKF KR 16 B (Düz Profil) / NTN KR16XLLH / IKO CF6UU-F
GTİP Kodu: 8482.50.00.00.00
Dış Çap (D): 16 mm (Silindirik / Düz Profil)
Saplama Diş Çapı (d): M6 (6 mm)
Makara Genişliği (B): 11 mm
Toplam Saplama Boyu (L): 28 mm
Montaj Yuvası: Altıgen Alyen Soketli (Hex Soket / SK Suffix)
Rulman Tipi: Saplama Tipi Kam Makaralı Rulman (Kam Takipçisi)
Ürün Açıklaması (Detaylı Analiz)
INA KR16-X-SK-PP-A Saplama Tipi Kam Makaralı Rulman, endüstriyel otomasyon sistemlerinde, düz kızak doğrusal kılavuzlarında ve hassas yük aktarım hatlarında radyal kuvvetleri maksimum temas yüzeyi ve yüksek sabitleme torkuyla karşılamak üzere tasarlanmış profesyonel bir Alman güç aktarım elemanıdır. Sizin ilettiğiniz 6x16x11/28 mm net kumpas ölçüleri baz alınarak hazırlanan bu ünite, kalın cidarlı masif dış bileziğinin düz (silindirik) geometrisi sayesinde bastığı düz ray yollarında yükü uçtan uca kusursuzca dağıtır. İçerisindeki hassas iğneli masura dizisi, dar radyal alanda yüksek taşıma kararlılığı sağlar. SKF KR 16 B (Düz Profil) ve NTN KR16XLLH modelleriyle teknik ve ölçüsel olarak tam muadildir. Baş kısmındaki entegre alyen yuvası (SK), dar montaj hacimlerinde tornavidaya kıyasla çok daha güçlü bir sıkma ve sabitleme kararlılığı sunarak ağır endüstriyel hatlarda gevşemeyi tamamen önler ve pürüzsüz bir çalışma ömrü vadeder.
Teknik Avantajlar
- Silindirik Dış Profil (X): Tamamen düz yuvarlanma yüzeyi sayesinde karşı düz ray yüzeyiyle maksimum çizgisel temas ve optimize edilmiş basınç dağılımı.
- Alyen Yuvalı Saplama Başlığı (SK): Kurulum esnasında alyen anahtar vasıtasıyla yüksek torklu sabitleme ve sarsıntılı hatlarda gevşemeyi engelleme rijitliği.
- PP Çift Yönlü Koruma: Entegre plastik sızdırmazlık diskleri ile toz, pislik ve nem gibi harici kirleticilere karşı kusursuz bariyer.
- Orijinal Alman Mühendisliği: INA Schaeffler kalitesiyle yüksek devirlerde bile ısınmayan, karıncalanma yapmayan taşlanmış yüksek karbonlu çelik yüzey kalitesi.
Kullanım Alanları
- Düz zeminli otomasyon hatlarındaki doğrusal kılavuz rayları, kartezyen robot hatları ve eksenel kam sürücüleri.
- Yüksek sıkma torku, düz yüzey teması ve sarsıntı dayanımı aranan paketleme, ambalajlama ve dolum makineleri.
- Hassas tekstil makineleri, matbaa silindir yolları ve elektronik kart dizgi (SMD) transfer hatları.
- Radyal baskının geniş bir yüzeye yayılması, alyenli sabitlemenin zorunlu olduğu kompakt tüm teknik makine tasarımları.
