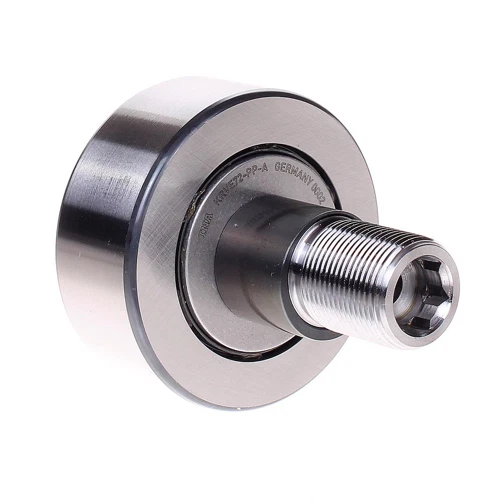

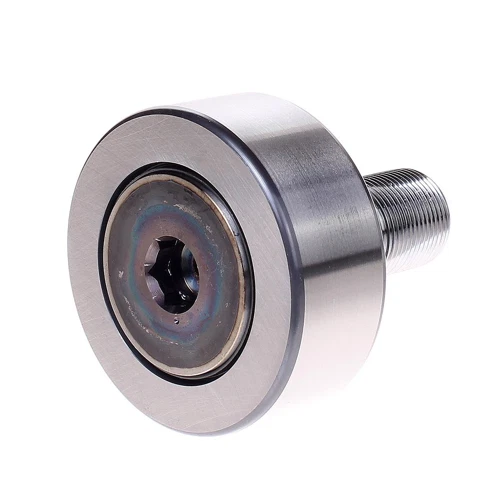

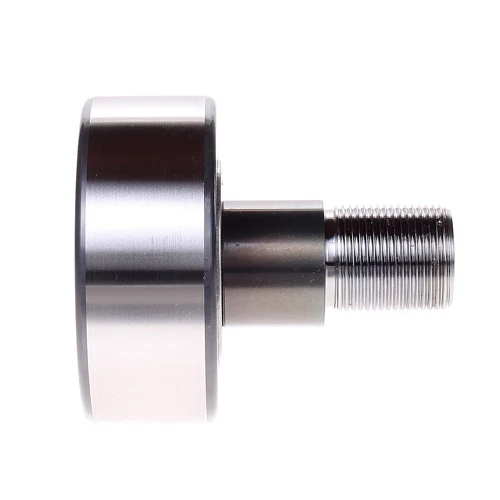

INA KRVE72-PP-A Saplama Tipi Kam Makaralı Rulman | (28x72x29/80 mm) | Orijinal INA | Arge Rulman | INA Rulman
Kısa Yan Açıklama (Hızlı Bakış)
Ürün: KRVE72-PP-A | (Saplama Tipi Kam Makaralı Rulman / Hem Eksantrik Ayarlı Hem Dolu İğne Masuralı Kılavuz Makara)
Marka / Menşei: INA (Almanya - Schaeffler Group)
Muadil Kodlar: SKF KRVE 72 PPA / NTN KRVE72LL / IKO CFRE24-1UU
GTİP Kodu: 8482.50.00.00.00
Net Ölçü (Eksantrik Çap x Dış Çap x Genişlik / Toplam Boy): | (28 x 72 x 29 / 80 mm) |
🛠️ Ürün Kodunun Teknik Anlamı (Madde Madde):
- KRVE: Saplama mili üzerinde hem entegre bir eksantrik halka / burç (eccentric collar) barındıran hem de kafessiz tam dolu iğne masura (full complement needle roller) dizilimine sahip olan üst seviye mukavemet serisidir.
- 72: Makaranın dış yuvarlanma yüzeyinin (dış çapının) 72 mm olduğunu ifade eder.
- PP: Makaranın her iki yanında plastik poliamid esaslı eksenel sızdırmazlık diskleri bulunduğunu, dışarıdan toz girişini keserken içerideki gresi mühürlediğini tanımlar.
- A: Ürünün INA standartlarında optimize edilmiş iç geometriye ve geliştirilmiş yük taşıma kapasitesine sahip olduğunu belgeler.
⚠️ Önemli Teknik Not (Senin Ölçülerinle Tam Uyum):
INA KRVE72-PP-A kodlu bu özel ünite, standart kafesli veya eksantriksiz modellere kıyasla hem devasa radyal yük direnci hem de montajda sıfır boşluk ayarı sunan kombine bir ağır hizmet elemanıdır. Kumpasla ölçtüğünde dış makara çapı 72 mm, makara genişliği 29 mm ve bir önceki 72 serilerinde sabitlediğimiz üzere toplam saplama boyu net 80 mm olarak parça mimarisiyle tam uyum sağlar. İlettiğin ölçü standartlarına göre 28 mm değeri, milin üzerindeki eksantrik ayar bileziğinin (burcun) net dış çapıdır (Saplama bağlantı diş çapı ise M24'tür). İçerisindeki kafessiz tam dolu iğne masuralar çizgisel temas alanını maksimuma çıkararak ağır ezilme yüklerini göğüsler. Saplama kendi ekseninde döndürüldükçe üzerindeki eksantrik burç sayesinde makara yukarı-aşağı mikro hareket eder; böylece kızak boşlukları tamamen sıfırlanır.
Bu ürünü paylaş
INA KRVE72-PP-A Saplama Tipi Kam Makaralı Rulman | (28x72x29/80 mm) | Orijinal INA | Arge Rulman | INA Rulman
Teknik Özellikler (Kumpas Verileri)
Üretici: INA (Almanya - Schaeffler Group)
Ürün Kodu: KRVE72-PP-A
Muadil Kod: SKF KRVE 72 PPA / NTN KRVE72LL / IKO CFRE24-1UU
GTİP Kodu: 8482.50.00.00.00
Dış Çap (D): 72 mm
Eksantrik Burç Çapı (d_e): 28 mm
Saplama Diş Çapı (d): M24 (24 mm)
Makara Genişliği (B): 29 mm
Toplam Saplama Boyu (L): 80 mm
Rulman Tipi: Saplama Tipi Kam Makaralı Rulman (Tam Dolu İğne Masuralı ve Eksantrik Ayarlı)
Ürün Açıklaması (Detaylı Analiz)
INA KRVE72-PP-A Saplama Tipi Kam Makaralı Rulman, endüstriyel otomasyon sistemlerinde, ağır yük paketleme hatlarında ve darbe/şok yükü barındıran eksenel sürüçlerde montaj kaçıklıklarını milimetrik olarak sıfırlarken maksimum radyal mukavemet sağlamak üzere tasarlanmış profesyonel bir Alman güç aktarım elemanıdır. Kontrol edilen 28x72x29 mm net ölçüleri baz alınarak ve ilettiğin üzere toplam uzunluğu net 80 mm olacak şekilde hazırlanan bu ünite, kalın cidarlı masif dış bileziği sayesinde doğrusal kılavuz rayları veya kam yolları üzerinde ezilmeden ve bükülmeden güvenle yuvarlanır. İçerisindeki kafessiz tam dolu iğne masura yapısı, radyal taşıma alanını genişleterek şok yüklere karşı standart kafesli modellere oranla devasa bir mukavemet avantajı kazandırır. Saplama üzerindeki 28 mm'lik eksantrik burç yataklaması, parça kendi ekseninde döndürüldükçe kılavuz kızaklarındaki boşlukların tamamen yok edilmesini sağlar. "PP" poliamid sızdırmazlık sistemi, eksenel sürtünmeyi sönümlerken gresin ömrünü uzatır ve harici kirleticilere karşı aşılmaz bir bariyer oluşturur. Saplama baş kısmındaki montaj yarığı kurulum esnasında sabitleme kolaylığı tanır.
Teknik Avantajlar
- Kombine KRVE Teknolojisi: Kafessiz tam dolu iğne dizilimi ile ulaşılabilecek en yüksek radyal yük taşıma performansını, eksantrik ayar burcunun getirdiği montaj konforu ile tek gövdede birleştirir.
- Eksantrik Ayar Hassasiyeti: Entegre eksantrik bilezik sayesinde, montaj sonrasında makaranın ray yüzeyine olan baskısı mikro hassasiyette ayarlanabilir, yataklama boşlukları tamamen sıfırlanır.
- Net Kumpas Ölçüsü Uyumlu (80 mm): Toplam saplama boyunun hassas mekanizmalarla milimetrik ve sıfır hata ile örtüşmesi.
- PP Çift Yönlü Koruma: Entegre plastik sızdırmazlık diskleri ile toz, pislik ve nem gibi harici kirleticilere karşı kusursuz bariyer.
Kullanım Alanları
- Ağır yük binen, mikro-hassasiyet und sıfır boşluk ayarı istenen doğrusal kılavuz rayları, kartezyen robot hatları ve otomasyon mekanizmaları.
- Hizalama ayarı yapılması zorunlu olan ve şok radyal darbelere maruz kalan paketleme, pres, ambalajlama ve dolum makinelerinin hareketli kolları.
- Demir-çelik hatları, tekstil makineleri, matbaa silindir mekanizmaları ve endüstriyel konveyör rulo taşıma sistemleri.
- Radyal baskının ve darbe emiliminin yüksek, eksenel kaçıklıkların kompanse edilmesinin zorunlu olduğu tüm teknik makine tasarımları.
