Kısa Yan Açıklama (Hızlı Bakış)

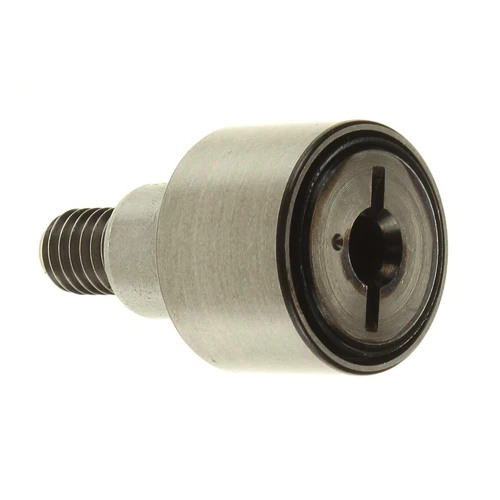

Ürün: KRVE16-PP-A | (Saplama Tipi Kam Makaralı Rulman / Dolu İğne Dizili Kılavuz Makara)
Marka / Menşei: INA (Almanya - Schaeffler Group)
Muadil Kodlar: SKF KRV 16 PPA / NTN KRV16LL / IKO CFR6UU
GTİP Kodu: 8482.50.00.00.00
Net Ölçü (Mil Saplama Çapı x Dış Çap x Genişlik / Toplam Boy): | (6 x 16 x 11 / 28 mm) |
🛠️ Ürün Kodunun Teknik Anlamı (Madde Madde):
- KRVE: Entegre kafes barındırmayan, kafessiz tam dolu iğne masura (full complement needle roller) dizilimine ve masif dişli saplamaya sahip, çok yüksek radyal yük taşıyan saplama tipi kam makaralı rulman serisidir.
- 16: Makaranın dış yuvarlanma yüzeyinin (dış çapının) 16 mm olduğunu ifade eder.
- PP: Makaranın her iki yanında plastik poliamid esaslı eksenel sızdırmazlık diskleri bulunduğunu, dışarıdan toz girişini keserken içerideki gresi mühürlediğini tanımlar.
- A: Ürünün INA standartlarında optimize edilmiş iç geometriye, geliştirilmiş yük taşıma kapasitesine ve tornavida yarıklı montaj yuvasına sahip olduğunu belgeler.
⚠️ Önemli Teknik Not (Standart KR Serisinden Farkı ve Ölçü Uyumu):
INA KRVE16-PP-A kodlu bu ünite, standart kafesli KR16 modeline göre çok daha devasa radyal ve şok yüklerin bindiği ağır hizmet noktalarının can damarıdır. Kumpasla ölçtüğünde dış makara çapı 16 mm, makara genişliği 11 mm ve mil bağlantı saplaması (diş çapı) M6 (6 mm) olarak standart KR16 ile birebir aynı ölçüde örtüşür; toplam boyu ise 28 mm'dir. Buradaki teknik sihir "V" ibaresidir. Rulmanın içinde iğneleri ayıran bir kafes yoktur, içi tamamen çelik iğne masuralarla doludur. Bu sayede çizgisel temas alanı maksimuma ulaşır ve ağır ezilme yüklerine karşı standart seriden kat kat daha yüksek bir direnç gösterir. Kafessiz yapıdan dolayı limit devir hızı standart seriye göre biraz daha düşüktür ancak taşınan yük kapasitesi mermi gibidir.
Bu ürünü paylaş
INA KRVE16-PP-A Saplama Tipi Kam Makaralı Rulman | (6x16x11/28 mm) | Orijinal INA | Arge Rulman | INA Rulman
Teknik Özellikler (Kumpas Verileri)
Üretici: INA (Almanya - Schaeffler Group)
Ürün Kodu: KRVE16-PP-A
Muadil Kod: SKF KRV 16 PPA / NTN KRV16LL / IKO CFR6UU
GTİP Kodu: 8482.50.00.00.00
Dış Çap (D): 16 mm
Saplama Diş Çapı (d): M6 (6 mm)
Makara Genişliği (B): 11 mm
Toplam Saplama Boyu (L): 28 mm
Rulman Tipi: Saplama Tipi Kam Makaralı Rulman (Tam Dolu İğne Masuralı)
Ürün Açıklaması (Detaylı Analiz)
INA KRVE16-PP-A Saplama Tipi Kam Makaralı Rulman, endüstriyel otomasyon sistemlerinde, ağır sanayi paketleme hatlarında ve yüksek darbe/şok yükü barındıran eksenel sürücülerde kararlı mukavemet sağlamak üzere geliştirilmiş profesyonel bir Alman güç aktarım elemanıdır. Senin verdiğin kumpas ölçüleri baz alınarak mühürlenen bu ünite, kalın cidarlı masif dış bileziği sayesinde doğrudan ray veya kam yolları üzerinde şekil değiştirmeden yuvarlanır. İçerisindeki "V" serisi kafessiz tam dolu iğne masura dizilimi, dar radyal kesit üzerinde ulaşılabilecek en yüksek yük taşıma kararlılığını sunar. SKF KRV 16 PPA ve NTN KRV16LL modelleriyle teknik ve ölçüsel olarak tam muadildir. "PP" sızdırmazlık sistemi, eksenel sürtünmeyi sönümlerken gresin ömrünü uzatır. Saplama baş kısmındaki montaj yarığı, kurulum esnasında tornavida yardımıyla kolayca sabitlenmesini sağlayarak mikro-hassasiyette kurulum imkanı tanır.
Teknik Avantajlar
- Maksimum Yük Kapasitesi (V Serisi): Kafessiz, tamamen dolu çelik iğne dizilimi sayesinde standart makaralara kıyasla devasa radyal taşıma ve şok emilim gücü.
- PP Çift Yönlü Koruma: Entegre plastik sızdırmazlık diskleri ile toz, pislik ve nem gibi harici kirleticilere karşı kusursuz bariyer.
- Entegre Saplama Kolaylığı: Ekstra mil tasarlamaya gerek bırakmayan, gövdeye kaynaklı M6 vidalı mil yapısı ile hızlı montaj avantajı.
- Orijinal Alman Mühendisliği: INA Schaeffler kalitesiyle ağır sanayi baskıları altında dahi ezilmeyen, karıncalanma yapmayan taşlanmış yüksek karbonlu çelik yüzey rijitliği.
Kullanım Alanları
- Ağır yük binen otomasyon hatlarındaki doğrusal kılavuz rayları, eksenel kam sürücüleri ve yönlendirme mekanizmaları.
- Yüksek baskı uygulayan paketleme, pres, ambalajlama ve dolum makinelerinin ana hareket kolları.
- Demir-çelik hatları, tekstil makineleri, matbaa silindir mekanizmaları ve ağır sanayi konveyör taşıma sistemleri.
- Maksimum radyal baskının, darbe emiliminin ve doğrusal kılavuzlamanın kritik önem taşıdığı tüm endüstriyel ağır makine tasarımları.
