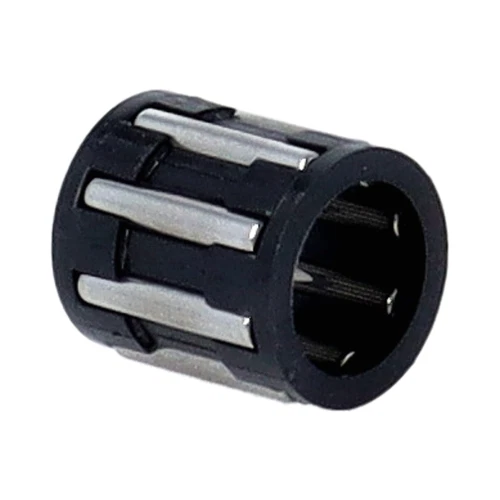

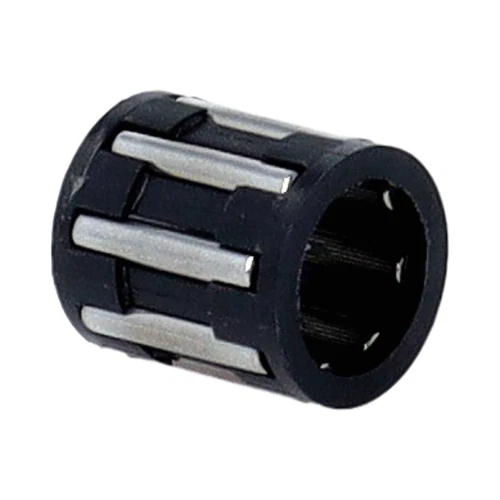

INA K6X9X10-TV Hassas Minyatür İğneli Masura Kafesi | (6x9x10 mm) | Orijinal INA | Arge Rulman
Kısa Yan Açıklama (Hızlı Bakış)
Ürün: K6X9X10-TV | (Minyatür Seri İç ve Dış Bileziksiz İğneli Masura Kafesi / Tak-Çalıştır Lineer Döndürme Elemanı)
Marka / Menşei: INA (Almanya - Schaeffler Group)
Muadil Kodlar: FAG K6X9X10-TV / SKF K 6x9x10 / Küresel markaların hassas minyatür iğneli kafes serileri
GTİP Kodu: 8482.40.00.00.00 (İğneli Rulmanlar)
Net Ölçü (İç Çap x Dış Çap x Genişlik): | (6 x 9 x 10 mm) |
🛠️ Ürün Kodunun Teknik Anlamı (Madde Madde):
- K: INA literatüründe, harici bir iç veya dış bilezik (bilezik katmanı) barındırmayan, sadece hassas bilyalı/masuralı iğnelerden ve bunları tutan kılavuz gövdeden oluşan iğneli masura kafesi (needle roller and cage assembly) serisidir.
- 6X9X10: Parçanın milimetrik kumpas nizamını mühürler. Doğrudan basacağı iç mil çapının 6 mm, yatak yuvası dış çapının 9 mm ve kafesin toplam eksenel genişliğinin 10 mm olduğunu tanımlar.
- TV: Kafes malzemesinin korozyona, hafif asitlere, endüstriyel kimyasallara ve aşınmaya tam direnç gösteren, sürtünme katsayısı düşürülmüş cam elyaf takviyeli Poliamid (Termoplastik) malzemeden imal edildiğini belgeler.
⚠️ Önemli Teknik Not (Kafes Yapısı ve Ölçü Kararlılığı):
INA K6X9X10-TV kodlu bu parça, kısıtlı montaj alanlarında radyal kesit kalınlığını (kesit yüksekliği sadece 1.5 mm'dir) minimumda tutarak yüksek radyal yükleri göğüslemek amacıyla tasarlanmış mikro bir endüstriyel elemandır. Kumpasla ölçtüğünde iç çapı 6 mm, dış çapı 9 mm ve genişliği net 10 mm olarak ilettiğin değerlerle mermi gibi örtüşür. İç ve dış bileziği olmadığı için iğneler doğrudan senin 6 mm'lik milin ile 9 mm'lik yuvanın (housing) yüzeyine basarak yuvarlanır. Bu nedenle, rulmanın kalbini oluşturan mil ve yuva yüzeylerinin kusursuz şekilde taşlanmış ve en az 58-64 HRC seviyesinde sertleştirilmiş olması parça ömrünün kararlılığı için zorunludur. "TV" poliamid yapısı, metal kafeslere kıyasla hafiflik vadeder, merkezkaç kuvvetlerini sönümler ve yüksek devirlerde ekstra ısınmayı %100 bloke eder.
Bu ürünü paylaş
INA K6X9X10-TV Hassas Minyatür İğneli Masura Kafesi | (6x9x10 mm) | Orijinal INA | Arge Rulman
Teknik Özellikler (Kumpas Verileri)
Üretici: INA (Almanya - Schaeffler Group)
Ürün Kodu: K6X9X10-TV (K 6x9x10 TV)
Muadil Kod: FAG K6X9X10-TV / SKF K 6x9x10 / Minyatür İğneli Kafesler
GTİP Kodu: 8482.40.00.00.00
İç Çap / Mil Çapı (F_w): 6 mm
Dış Çap / Yuva Çapı (E_w): 9 mm
Genişlik (B): 10 mm
Kafes Malzemesi: TV (Cam Elyaf Takviyeli Poliamid / Plastik)
Tasarım Yapısı: İç ve Dış Bileziksiz Saf İğneli Kafes Kompleks
Rulman Tipi: İğneli Masura Kafesi (Rulman Bileziksiz Ünite)
Ürün Açıklaması (Detaylı Analiz)
INA K6X9X10-TV Hassas Minyatür İğneli Masura Kafesi, elektrikli küçük el aletlerinde, hassas otomasyon cihazlarında, robotik eklem mekanizmalarında ve mikron düzeyinde konumlandırma doğruluğu aranan mil hatlarında radyal yükleri en dar kesit alanında karşılamak üzere özel olarak geliştirilmiş profesyonel bir Alman güç aktarım elemanıdır. Sizin e-ticaret sitenizin formatına uygun olarak 6x9x10 mm net kumpas ölçü mimarisiyle hazırlanan bu parça, harici bilezik yükü taşımadığı için mekanizmanın toplam radyal hacmini minimumda tutarak deha seviyesinde yer tasarrufu sağlar. İçerisindeki yüksek hassasiyetli iğne masuralar çizgisel temas alanı kurarak küçük boyutuna rağmen ani radyal şokları şekil değiştirmeden göğüsler. "TV" poliamid kafes yapısı iç sürtünmeyi minimize ederek yüksek devirlerde ısınmayı tamamen engeller ve yağ filminin masuralar üzerinde kararlı şekilde kalmasını sağlayarak kesintisiz bir çalışma ömrü sunar.
Teknik Avantajlar
- Poliamid (TV) Kafes Avantajı: Metal kafeslere kıyasla temassız alanlarda sürtünme katsayısını en alt düzeye indiren, rulman içi ısınmayı sıfırlayan ve yüksek devir yeteneği sunan poliamid teknolojisi.
- Minimum Kesit ve Maksimum Hacim Tasarrufu: Dahili iç ve dış bilezik barındırmayan yapısıyla sadece 1.5 mm et kalınlığı kaplar; dar makine bloklarında mermi gibi yerleşim esnekliği sunar.
- Çizgisel Temas Alanı ile Rijitlik: Minyatür bilyalı rulmanların nokta temasına kıyasla, iğne geometrisinin boydan boya çizgisel basması sayesinde ulaşılan yüksek radyal yük taşıma kapasitesi.
- Orijinal Alman Mühendisliği: INA Schaeffler kalitesiyle yüksek aşınma direncine sahip sertleştirilmiş özel alaşımlı iğne masura dizilimi kalitesi.
Kullanım Alanları
- Küçük elektrikli ev aletleri, pnömatik el aletleri sürücüleri, model araç motorları ve hobi CNC eksen milleri.
- Robotik kolların küçük eklem noktaları, kartezyen otomasyon sistemleri yönlendirme pimleri ve hassas tekstil makine mekikleri.
- Otomotiv yan sanayi kelebek vana milleri, küçük şanzıman dişli içi yataklamaları ve krank-biyel kolu mikro mafsalları.
- Radyal alanın ekstrem kısıtlı olduğu, milde ve yuvada taşlama yapılabilen yüksek devirli ve düşük sürtünmeli tüm mikro tasarımlar.
